Block Diagrams और Signal Flow

इनपुट चैनल block diagram

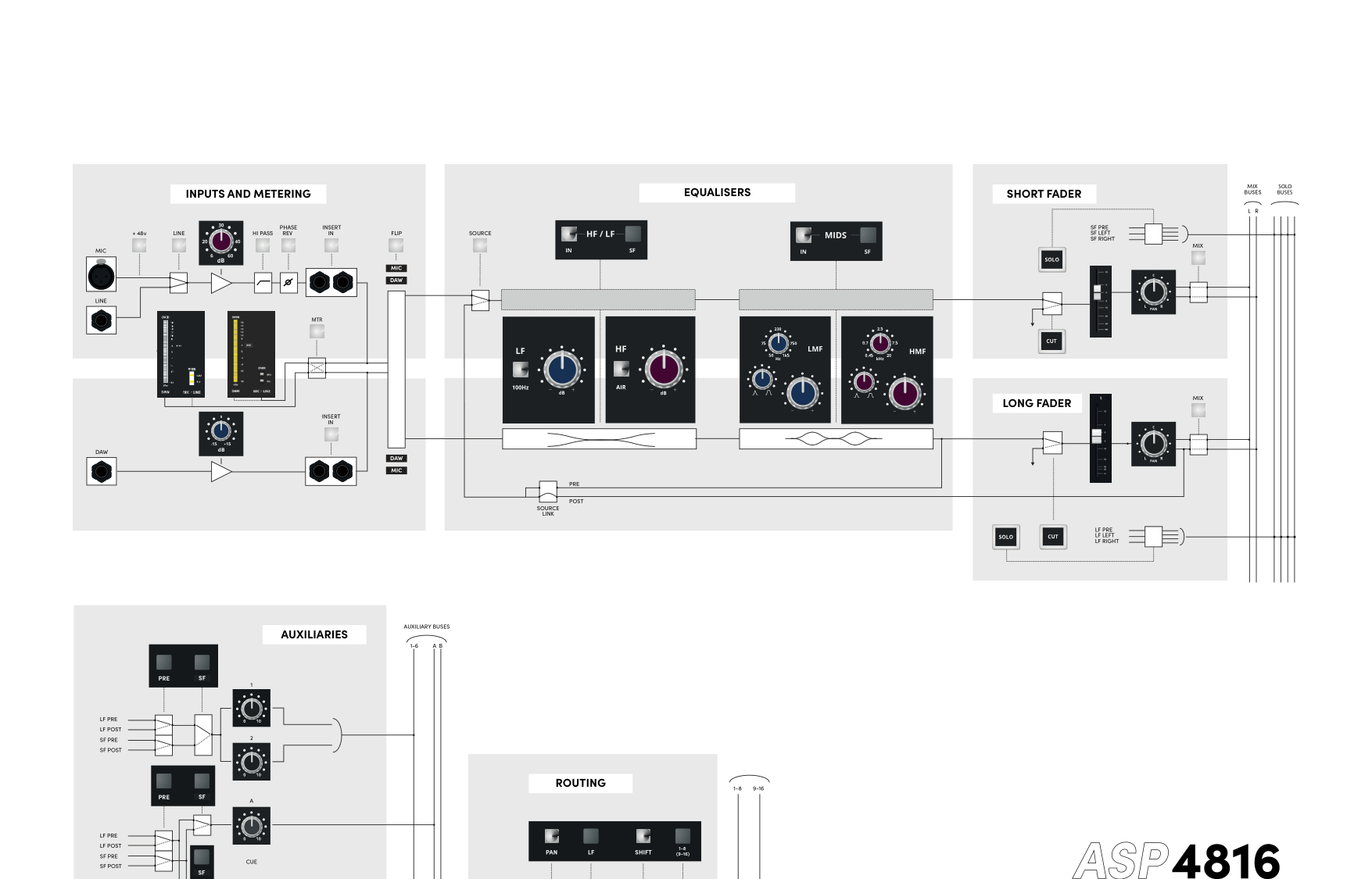

इनपुट-चैनल diagram Mic, लाइन और DAW इनपुट्स, इनपुट मीटरिंग, इन्सर्ट्स, FLIP, EQ assignment, LF/SF फेडर्स, auxiliary sourcing और बस रूटिंग दिखाता है।

Diagram में दिखाए गए प्रमुख relationships में शामिल हैं:

• Mic/Line और DAW मीटरिंग FLIP से पहले होती है।
• FLIP सोर्स assignments को LF और SF के बीच स्वैप करता है।
• HF/LF और MID EQ सेक्शन्स को पाथ्स के बीच स्वतंत्र रूप से मूव किया जा सकता है।
• Auxiliary सेंड्स LF या SF और pre/पोस्ट-फेडर सोर्सेज़ सिलेक्ट कर सकते हैं।
• रूटिंग बस-रूटिंग कंट्रोल्स से पहले SF या LF सिलेक्ट कर सकती है।

मास्टर section — Part 1

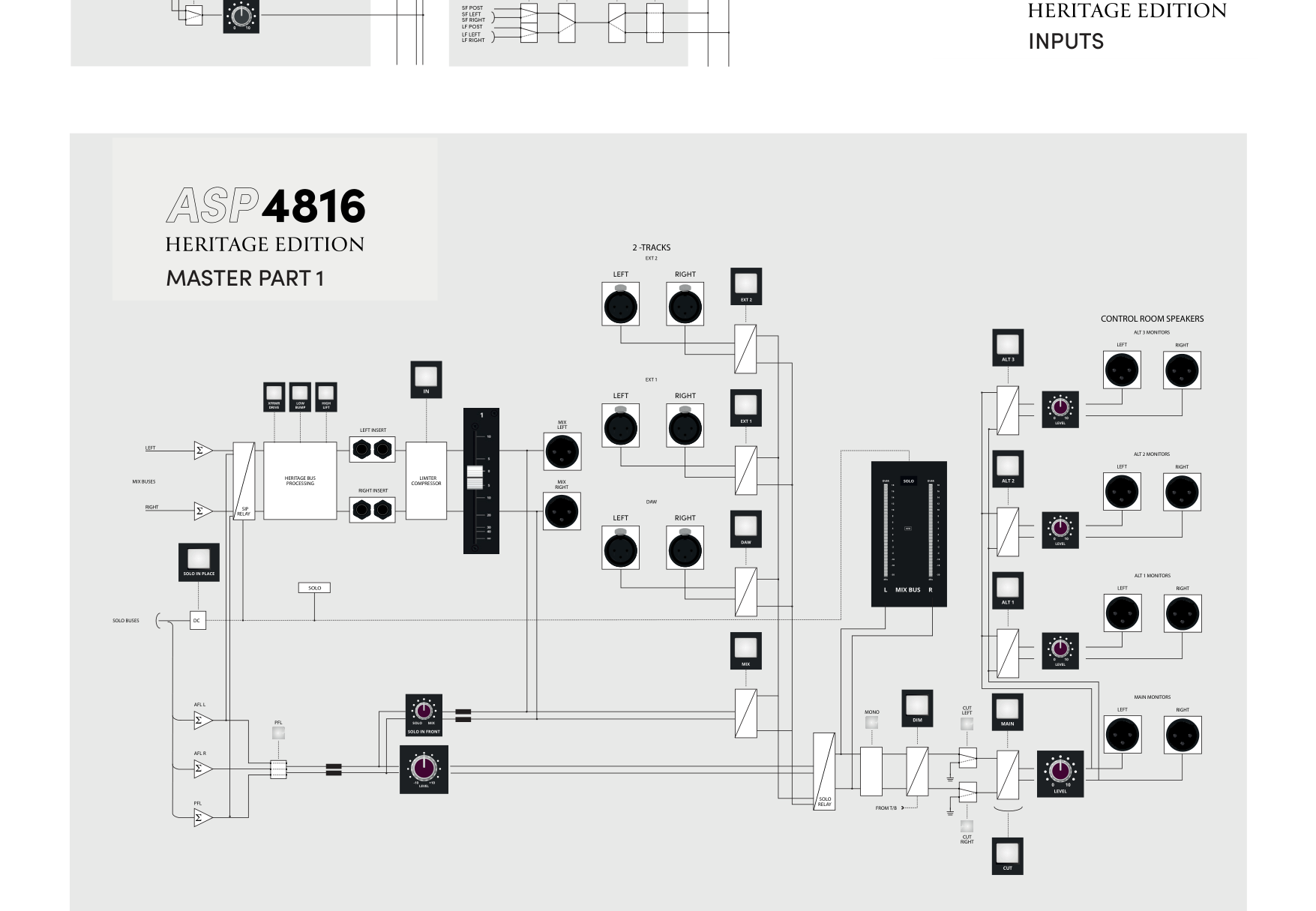

मास्टर diagram यह मिक्स-बस order कन्फ़र्म करता है:

Stereo Mix buses → SIP relay → Heritage processing → Mix Insert → compressor → Master Fader → Mix outputs।

यह Solo और कंट्रोल-रूम मॉनिटरिंग पाथ्स भी दिखाता है, जिनमें सोर्स selection, Mono, Dim, लेफ्ट/राइट Cut और Main/ALT मॉनिटर आउटपुट्स शामिल हैं।

मास्टर section — Part 2

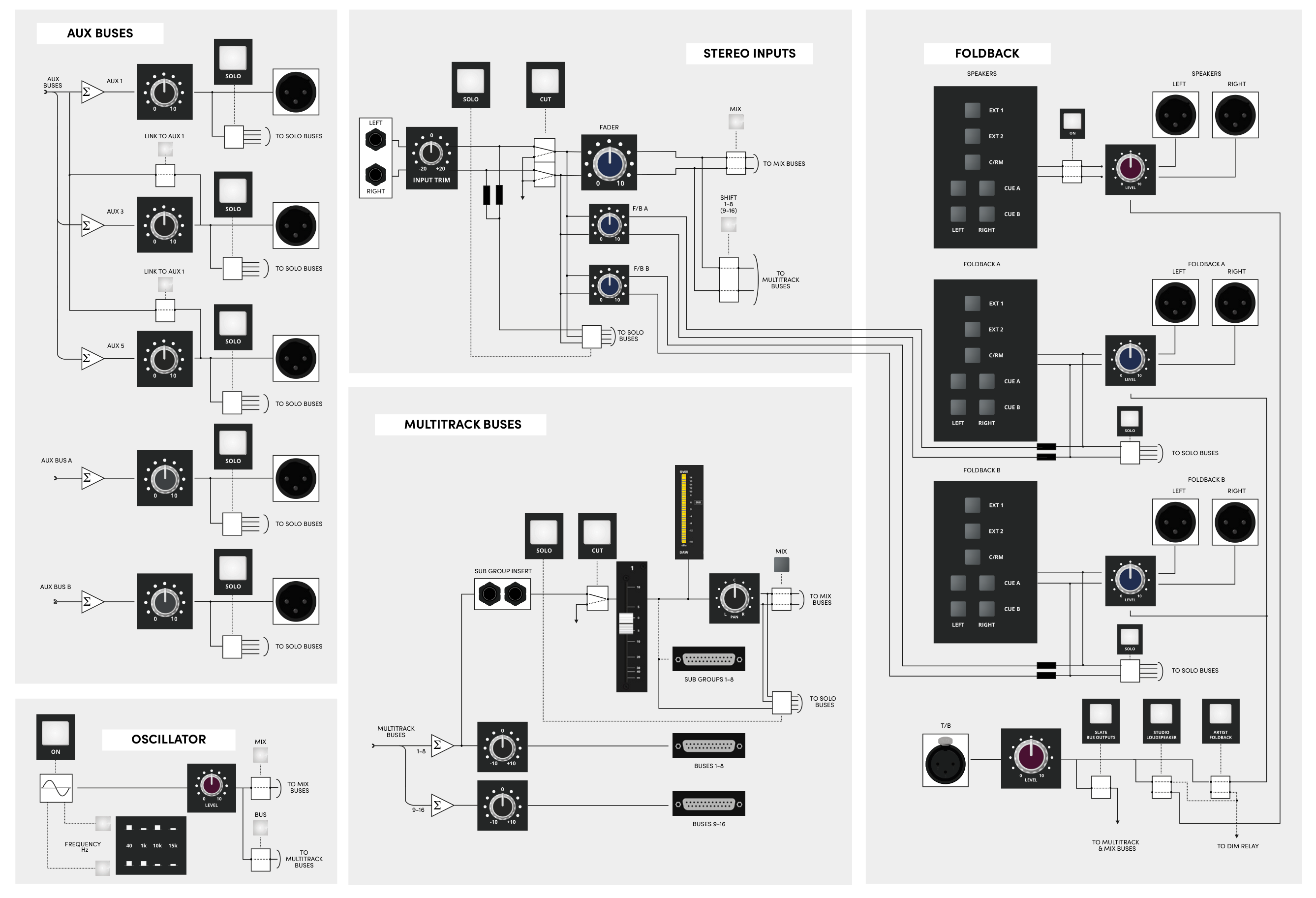

दूसरा मास्टर diagram auxiliary बसें, स्टीरियो इनपुट्स, multitrack/सबग्रुप बसें, oscillator, Studio/Foldback और Talkback पाथ्स cover करता है।

Aux, subgroup, oscillator और फोल्डबैक relationships

Remaining मास्टर architecture देता है:

• Aux 3 और 5 का Aux 1 से linking।
• Aux 4 और 6 का Aux 2 से linking।
• स्टीरियो इनपुट रूटिंग to मिक्स, रिकॉर्डिंग बसें और Foldback।
• बसें 1–8 का सबग्रुप सेक्शन को फ़ीड करना।
• Oscillator रूटिंग to बसें 1–16 या स्टीरियो मिक्स।
• Studio/Foldback सोर्स selection एक्सटर्नल इनपुट्स, कंट्रोल रूम और Cue A/B से।
• Talkback रूटिंग to Slate बस आउटपुट्स, Studio Loudspeakers और Artist Foldback, कंट्रोल रूम Dim activation के साथ।

Detailed कंट्रोल descriptions के लिए इन diagrams के साथ रूटिंग, मास्टर और मॉनिटरिंग पेजेज़ उपयोग करें।

आगे तकनीकी स्पेसिफिकेशन पर जाएँ।
