ASP4816-HE मैनुअल

ASP4816-HE एक कॉम्पैक्ट इन-लाइन एनालॉग रिकॉर्डिंग कंसोल है, जिसे ट्रैकिंग, मिक्सिंग, सिग्नल रूटिंग, एनालॉग समिंग और स्टूडियो मॉनिटरिंग के लिए बनाया गया है। यह 40 faders और मिक्स पर 48 inputs को 16 Audient Class-A discrete माइक्रोफ़ोन प्रीएम्प्स, प्रत्येक इनपुट strip पर दो सिग्नल पाथ, 16 रिकॉर्ड बस, आठ सबग्रुप्स, छह नंबर वाले auxiliaries, दो cue बस, चार स्टीरियो मॉनिटर आउटपुट, एक स्टीरियो VCA मिक्स-बस कंप्रेसर और Heritage Edition मिक्स-बस प्रोसेसिंग के साथ जोड़ता है।

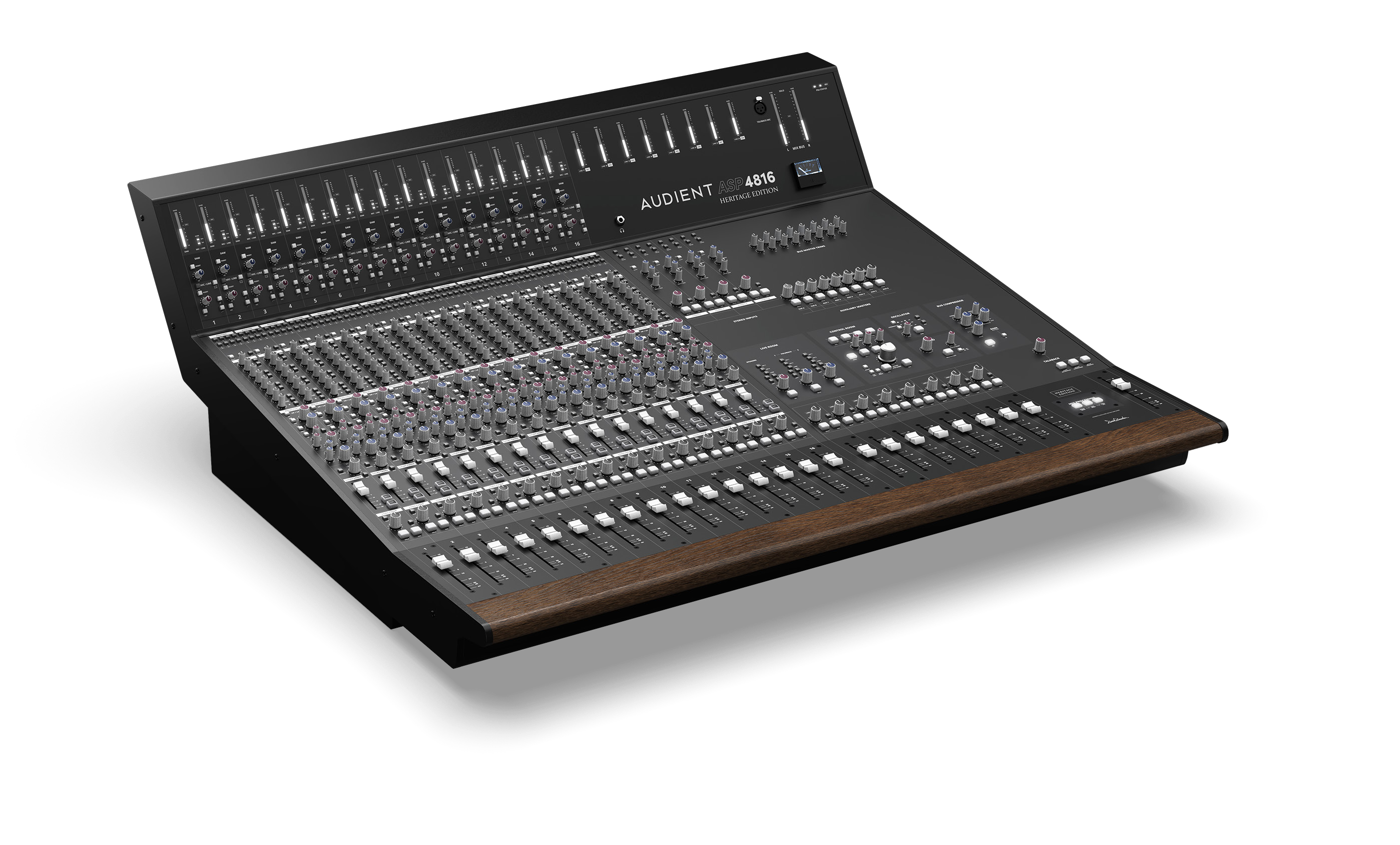

Audient ASP4816-HE एनालॉग रिकॉर्डिंग कंसोल

प्रमुख विशेषताएँ​

  • 16 Class-A discrete Audient माइक्रोफ़ोन प्रीएम्प्स।
  • Short Fader (SF) और Long Fader (LF) के अलग पाथ वाला इन-लाइन चैनल आर्किटेक्चर।
  • 16 बस आउटपुट; इनमें बस 1–8 आठ सबग्रुप्स को भी सिग्नल भेजते हैं।
  • छह नंबर वाले ऑक्ज़िलरी सेंड्स, साथ में Cue A और Cue B।
  • स्वतंत्र रूप से असाइन किए जा सकने वाले HF/LF और mid सेक्शन वाला चार-बैंड EQ।
  • मिक्सडाउन के दौरान अतिरिक्त रिटर्न्स के लिए चार स्टीरियो इनपुट।
  • चार स्टीरियो कंट्रोल-रूम मॉनिटर आउटपुट: Main, ALT 1, ALT 2 और ALT 3।
  • एनालॉग गेन रिडक्शन मीटर और Bass एक्सपैंड sidechain फ़िल्टर वाला स्टीरियो VCA मिक्स-बस कंप्रेसर।
  • Heritage Edition XFRMR Drive, Low Bump और High Lift प्रोसेसिंग।
  • मिक्स-बस summing circuit में John Hardy 990C+ discrete op-amps।
  • डेडिकेटेड Studio, Foldback, Talkback और Integration पोर्ट सुविधाएँ।

रिकॉर्डिंग वर्कफ़्लो​

मैनुअल रिकॉर्डिंग को तीन मुख्य चरणों में समझाता है: ट्रैकिंग, एडिटिंग और मिक्सिंग। ट्रैकिंग के दौरान live सोर्स को Mic/Line और SF पाथ्स के जरिए रिकॉर्ड किया जाता है। एडिटिंग के दौरान कंसोल के मॉनिटरिंग सेक्शन से DAW प्लेबैक को सुना और नियंत्रित किया जा सकता है। मिक्सिंग के दौरान रिकॉर्ड किए गए DAW tracks LF पाथ्स पर रिटर्न होते हैं और एनालॉग मिक्स बस के जरिए जोड़े जाते हैं।

कंसोल की संरचना​

ASP4816-HE इन-लाइन आर्किटेक्चर का उपयोग करता है। सामान्य स्थिति में Mic/Line input SF path को feed करता है और DAW input LF path को feed करता है। FLIP दबाने पर ये assignments उलट जाते हैं। EQ और ऑक्ज़िलरी सेक्शन को पाथ्स के बीच मूव किया जा सकता है, जिससे एक ही फिजिकल स्ट्रिप रिकॉर्डिंग पाथ और मॉनिटरिंग/मिक्स पाथ दोनों संभाल सकती है।

चैनल strip के हल्के हिस्से SF/channel path से जुड़े हैं। गहरे हिस्से LF/monitoring path से जुड़े हैं।

मैनुअल के भाग​

इंस्टॉलेशन और सुरक्षा से शुरुआत करें, फिर आवश्यकता के अनुसार हार्डवेयर, रूटिंग और वर्कफ़्लो पेज उपयोग करें। पूरे सिग्नल फ्लो drawings के लिए Block Diagrams और Signal Flow देखें।

आगे इंस्टॉलेशन और सुरक्षा पर जाएँ।
