ASP4816-HE マニュアル

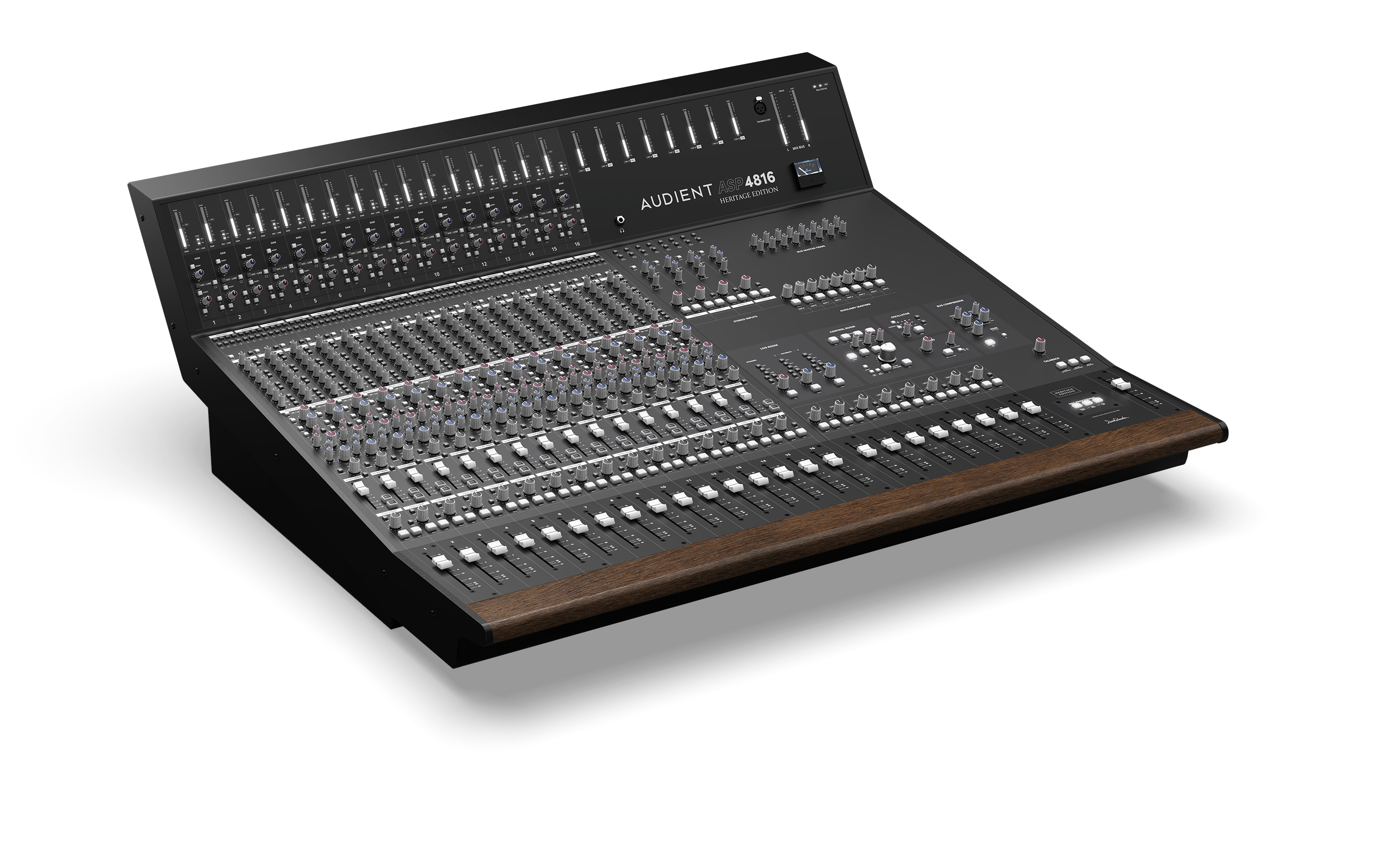

ASP4816-HE は、トラッキング、ミキシング、信号ルーティング、アナログサミング、スタジオモニタリング向けに設計されたコンパクトなインライン・アナログ・レコーディングコンソールです。40本のフェーダーとミックス時最大48入力を備え、16基の Audient Class-A ディスクリートマイクプリアンプ、各インプットストリップの2系統の信号経路、16録音バス、8サブグループ、6 AUX、2 Cue バス、4ステレオモニター出力、ステレオ VCA ミックスバスコンプレッサー、Heritage Edition ミックスバスプロセッシングを統合しています。
主な機能
- 16 × Class-A ディスクリート Audient マイクプリアンプ
- 個別の Short Fader (SF)／Long Fader (LF) 経路を備えたインラインチャンネル構成
- 16 バス出力（バス 1–8 は8つのサブグループにも送られます）
- 6 番号付き AUX センド + Cue A／Cue B
- HF/LF／中域セクションを独立してアサインできる4-バンド EQ
- ミックスダウン時の追加リターン用4 ステレオ入力
- 4 ステレオコントロールルームモニター出力: Main、ALT 1、ALT 2、ALT 3
- アナログゲイン-reduction メーター／Bass Expand サイドチェーンフィルター付きステレオ VCA ミックスバス・コンプレッサー
- Heritage Edition XFRMR Drive、Low Bump、High Lift プロセッシング
- Mix バスサミング回路の John Hardy 990C+ ディスクリートオペアンプ
- Dedicated スタジオ、Foldback、トークバック、連携 Port 機能
録音ワークフロー
マニュアルでは録音ワークフローを大きく トラッキング、編集、ミキシング の3段階として扱います。トラッキング中はライブソースを Mic/Line／SF 経路で収録し、編集時はコンソールのモニタリングセクションで DAW 再生を試聴・管理できます。ミキシング時は録音済みの DAW トラックを LF 経路へ戻し、アナログ Mix バスでまとめます。
コンソールの構成
ASP4816-HE はインライン構成を採用しています。通常の state では Mic/Line 入力が SF 経路、DAW 入力が LF 経路 を送ります。FLIP を押すとこのアサインが入れ替わります。EQ／AUX セクションは経路間を移動でき、同じ物理的なストリップで録音経路とモニタリング/ミックス経路を同時に扱えます。
チャンネルストリップの 明るい色の部分は SF／チャンネル経路、濃い色の部分は LF／モニタリング経路 に対応します。
マニュアルセクション
まず インストールと安全情報 を確認し、その後必要に応じてハードウェア、ルーティング、ワークフローページを参照してください。完全な信号-フロー図は Block Diagrams と信号 Flow を参照してください。
インストールと安全情報 に進んでください。
