オーディオ Interfaces と Dimensions

ASP4816-HE 入力／出力は電子的にバランスまたはグラウンドセンシング topology と RFI-rejection ネットワークを使用しています。信号インターフェースは phantom-電源投入ケーブルの誤接続など誤使用に対する保護を備えています。

Connector conventions​

信号接続には XLR、TRS ジャック、25-ピン D-sub コネクターが使用されます。

XLR 接続:

  • Pin 1 — シャーシ安全アース
  • Pin 2 — 信号ホット（+）
  • Pin 3 — 信号コールド（−）

ASP4816-HE 出力をアンバランス化する場合、コンソール出力側で Pin 3 を Pin 1 へ接続します。アンバランスソースからコンソールへ送る場合は 2芯シールドケーブルを使用し、アンバランスソース側で Pin 3 接続をシールドへ接続します。

コンソールのすべての DB25 コネクターは Tascam-standard pinouts を使用します。

ケーブル図​

最適な干渉 rejection を得るため、各ケーブル配線の両端で画面を正しく接続してください。High-quality braided-画面ケーブルを推奨します。

Dimensions​

  • Width: 1090 mm
  • Depth: 995 mm
  • Height: 335 mm
  • Weight: 60 kg

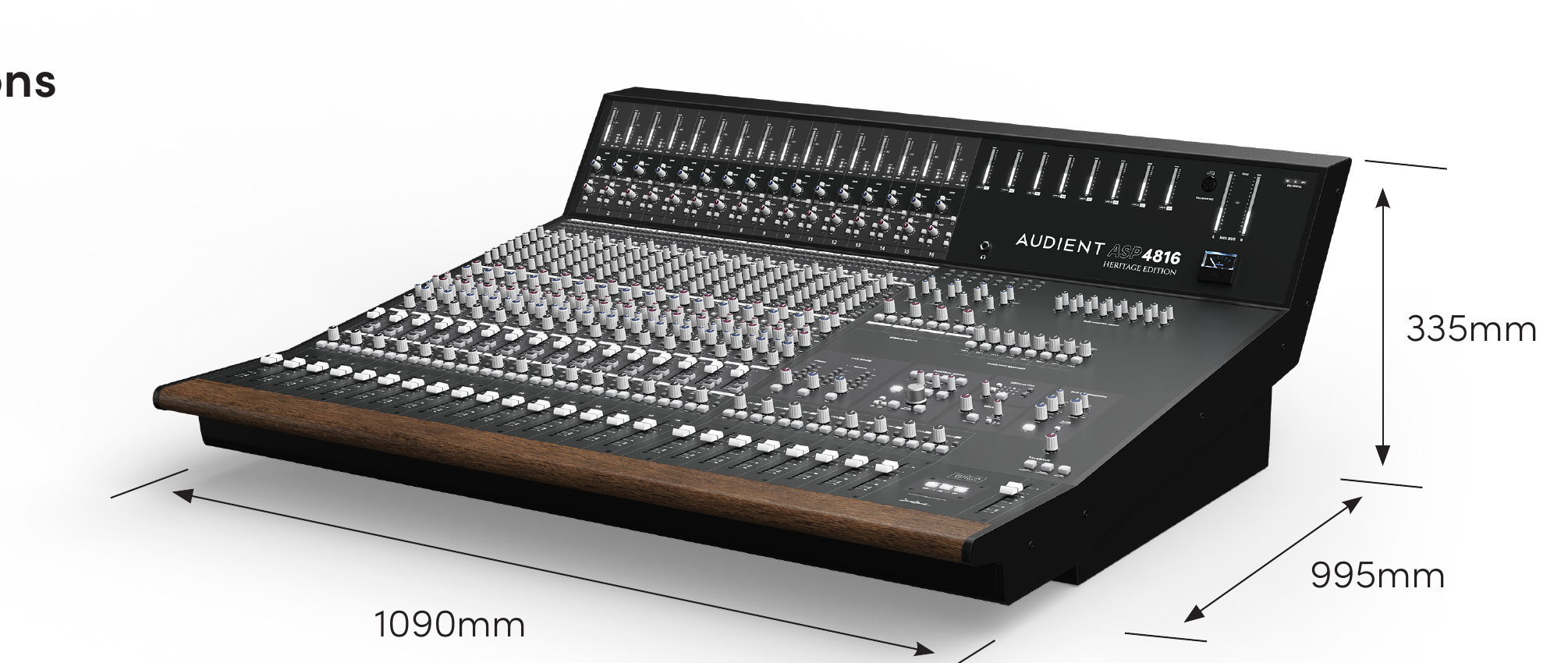

ASP4816-HE console dimensions: 1090 mm wide, 995 mm deep and 335 mm high

Furniture installation リファレンス​

スタジオ家具や設置計画向けに、Audient の現行の寸法リファレンスでは水平なフェーダーパネル面から 7.5° コントロールサーフェス rake が指定され、メーターブリッジ形状／追加設置図も提供されています。

現在の detailed installation 情報は ASP4816 SE/HE Dimensions を参照してください。

コンソール Architecture に進んでください。
