ルーティング、AUX、EQ

バスルーティング​

ルーティングセクションは通常 SF 経路 から信号を受け、録音バスへ送ります。

ASP4816-HE は8個のルーティングスイッチ + SHIFT で 16 バス出力 を提供します。

  • SHIFT disengaged — バス 1–8
  • SHIFT 有効 — バス 9–16

バス 1–8 は8つのサブグループ経路にも送られます。

奇数/偶数バスペアを使用するときは PAN を押し、チャンネルパンコントロールに従って信号を分配します。

ルーティングセクションの LF を押すと、通常の SF ルーティングソースの代わりに LF 経路を使用します。DAW リターンのルーティングやバスを使用した bouncing に便利です。PAN を有効にして奇数/偶数バスペアを選択すると、ポストフェーダー／ポストパン LF 信号が選択したバス間に分配されます。

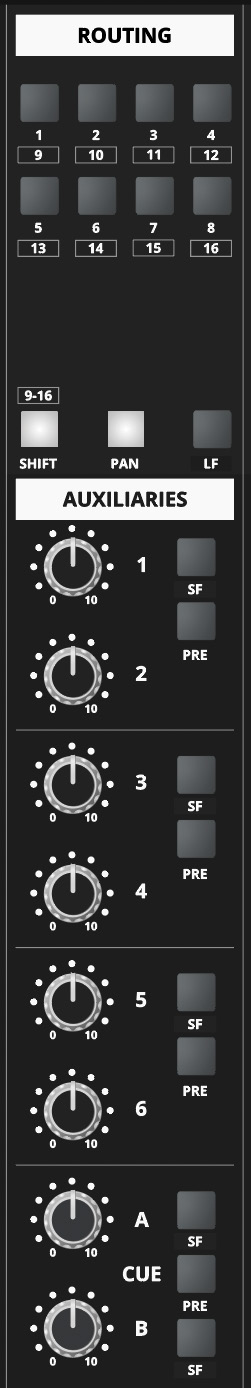

ASP4816-HE routing matrix and auxiliary send controls

AUX／Cue バス​

コンソールは6 番号付き AUX センド + Cue A／Cue B、合計8 AUX 出力を備えています。

番号付き AUX:

  • LEVEL — センドレベルを設定します。
  • SF — ソースを LF から SF へ移動します。
  • PRE — 選択した-経路信号をポストフェーダーではなくプリフェーダーから取得します。

Cue A／Cue B も同様に動作し、主にアーティストフォールドバック用です。Foldback 出力の左／右側面へ独立して選択できます。

Four-バンドイコライザー​

イコライザーは独立して切り替えられる2つのセクション、HF/LF／MIDS に分かれています。各セクションに個別の IN／SF コントロールがあります。

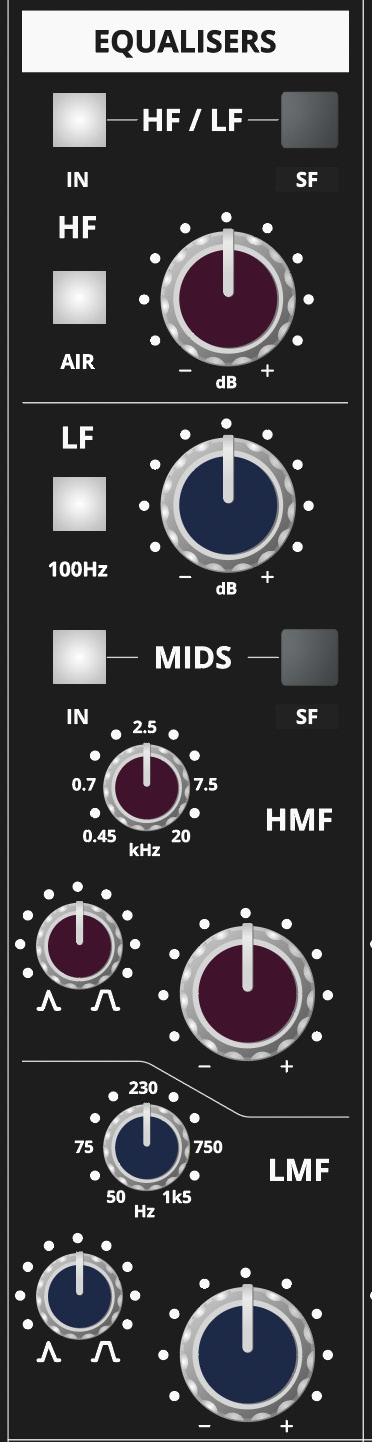

ASP4816-HE four-band equaliser controls

HF／LF shelves​

  • HF: ±15 dB、AIR で 10 kHz／18 kHz を切替
  • LF: ±15 dB、50 Hz／100 Hz を切替

Parametric mids​

  • HMF: ±15 dB、450 Hz から 20 kHz
  • LMF: ±15 dB、50 Hz から 1.5 kHz
  • Mid-バンド Q 範囲: 0.65 から 3.8、およそ 2 オクターブから 0.4 オクターブ

録音経路に EQ を含める必要がある場合は、その EQ セクションを SF へ移動してください。モニタリング/ミックス経路にのみ作用させる場合は LF に残します。

Faders と Channel Connectors に進んでください。
