路由、Aux 与 EQ

Bus 路由​

路由区域通常从 SF 路径获取信号，并将其发送至录音总线。

ASP4816-HE 通过八个路由开关加 SHIFT 提供 16 路 Bus 输出：

  • SHIFT 未启用 — 总线 1–8
  • SHIFT 启用 — 总线 9–16

总线 1–8 还会馈送八个 Subgroup 路径。

使用奇数/偶数总线对时，按下 PAN 可根据通道 Pan 控制在两条总线之间分配信号。

按下路由区域中的 LF，可用 LF 路径替代默认 SF 路由信号源。这在将 DAW Return 路由或通过总线进行 Bounce 时很有用。当启用 PAN 并选择奇数/偶数总线对时，推子后、Pan 后的 LF 信号会分配到所选总线。

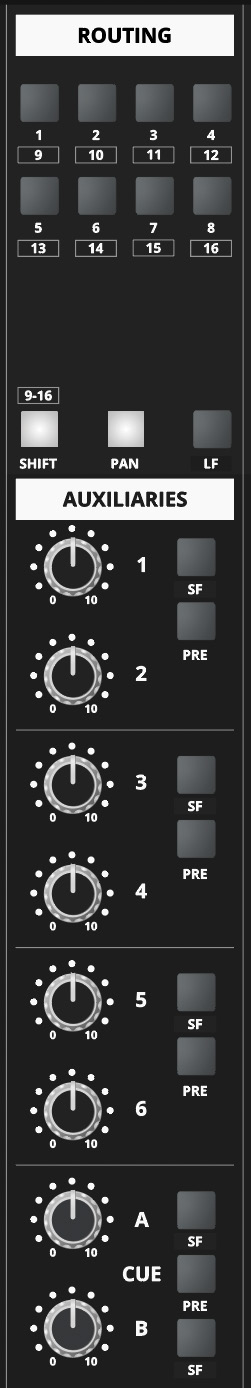

ASP4816-HE 路由矩阵和 Aux Send 控制

Aux 与 Cue 总线​

调音台提供六个带编号 Aux Send，加上 Cue A 和 Cue B，总计八路 Aux 输出。

对于带编号 Aux：

  • LEVEL 设置 Send 电平。
  • SF 将信号源从 LF 移至 SF。
  • PRE 获取所选路径的推子前信号，而不是推子后信号。

Cue A 和 Cue B 的工作方式类似，主要用于艺人 Foldback。它们可分别选择到 Foldback 输出的左、右两侧。

四频段均衡器​

均衡器分为两个可独立切换的部分：HF/LF 和 MIDS。每部分都有自己的 IN 和 SF 控制。

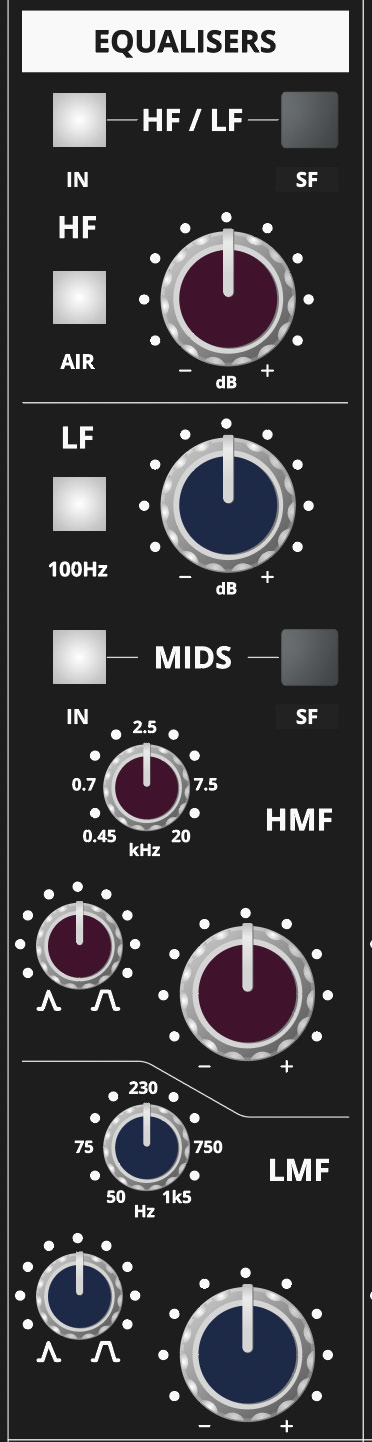

ASP4816-HE 四频段均衡器控制

HF 与 LF 搁架频段​

  • HF： ±15 dB，使用 AIR 在 10 kHz 与 18 kHz 之间切换。
  • LF： ±15 dB，可在 50 Hz 与 100 Hz 之间切换。

参数式中频​

  • HMF： ±15 dB，频率从 450 Hz 到 20 kHz 连续可调。
  • LMF： ±15 dB，频率从 50 Hz 到 1.5 kHz 连续可调。
  • 中频 Q 范围：0.65 到 3.8，约对应 2 个八度到 0.4 个八度。

当 EQ 需要影响录音路径时，将该部分移到 SF。若只应作用于监听/混音路径，则将其留在 LF。

继续阅读推子与通道接口。
