ASP4816-HE 手册

ASP4816-HE 是一款紧凑型 Inline 模拟录音调音台，面向录音、混音、信号路由、模拟求和和录音棚监听。它将 40 个推子和混音时 48 路输入与 16 个 Audient Class-A 分立式麦克风前置放大器、每通道两条信号路径、16 条录音总线、八个 Subgroup、六个带编号 Aux、两条 Cue 总线、四组立体声监听输出、立体声 VCA Mix 总线压缩器以及 Heritage Edition Mix 总线处理结合在一起。

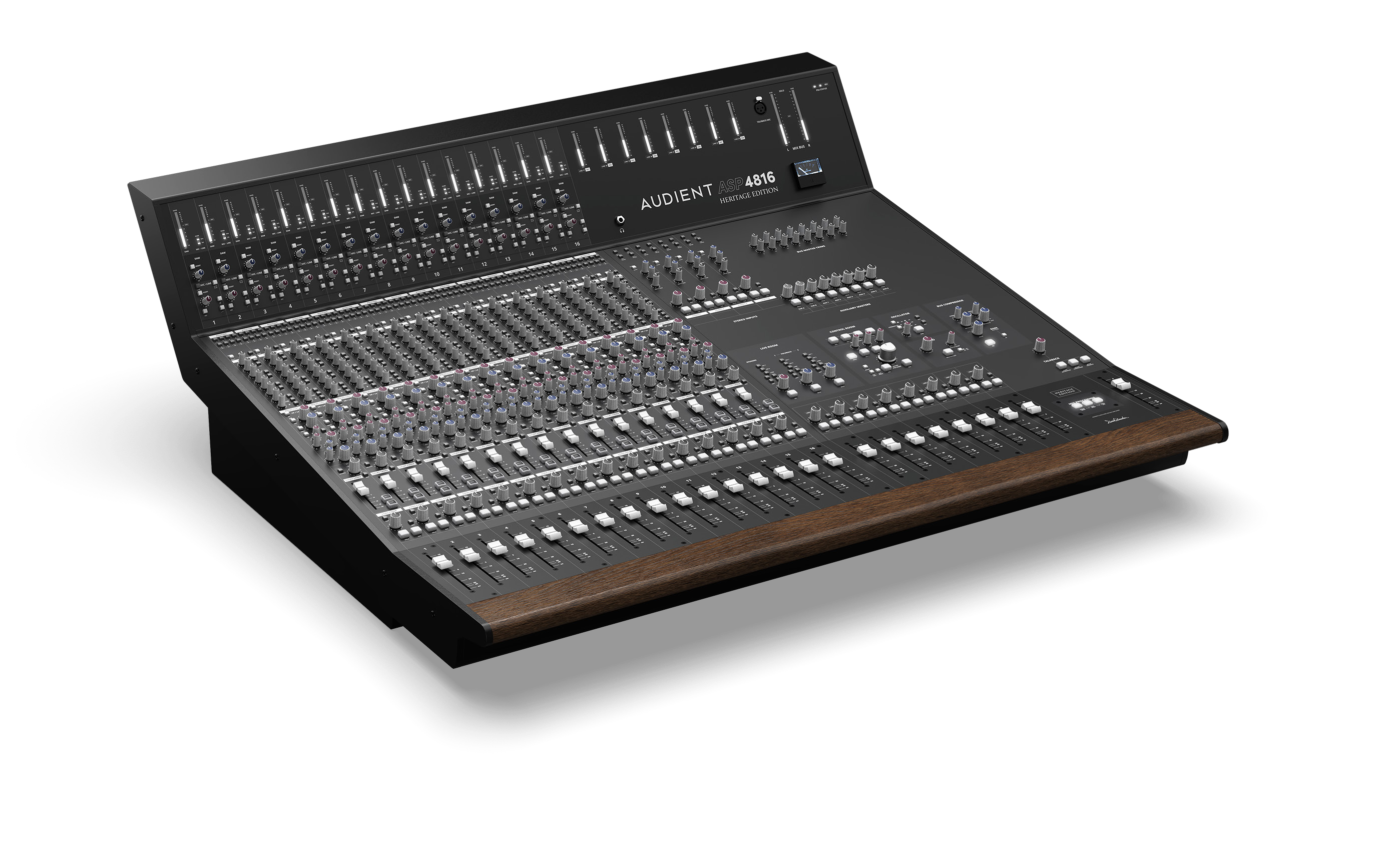

Audient ASP4816-HE 模拟录音调音台

主要功能​

  • 16 个 Class-A 分立式 Audient 麦克风前置放大器。
  • Inline 通道架构，具有独立的 Short Fader (SF) 和 Long Fader (LF) 路径。
  • 16 路 Bus 输出，其中总线 1–8 还馈送八个 Subgroup。
  • 六个带编号 Aux Send，加上 Cue A 和 Cue B。
  • 四频段 EQ，HF/LF 与中频部分可独立分配。
  • 四个 Stereo Input，用于混音时增加 Return。
  • 四组立体声 Control Room 监听输出：Main、ALT 1、ALT 2 和 ALT 3。
  • 立体声 VCA Mix 总线压缩器，配有模拟增益衰减表和 Bass Expand Sidechain 滤波器。
  • Heritage Edition XFRMR Drive、Low Bump 和 High Lift 处理。
  • Mix 总线求和电路中的 John Hardy 990C+ 分立式运算放大器。
  • 专用 Studio、Foldback、Talkback 和 Integration Port 功能。

录音工作流​

手册将录音工作大致分为三个阶段：录音、编辑和混音。录音阶段，现场信号通过 Mic/Line 和 SF 路径捕获。编辑阶段，可使用调音台监听区域试听和管理 DAW 回放。混音阶段，已录制的 DAW 轨道返回 LF 路径，并通过模拟 Mix 总线合并。

调音台的组织方式​

ASP4816-HE 采用 Inline 架构。正常状态下，Mic/Line 输入馈送 SF 路径，DAW 输入馈送 LF 路径。按下 FLIP 会反转这些分配。EQ 和 Aux 区域可在路径之间移动，使同一个实体通道条能够同时处理录音路径和监听/混音路径。

通道条的浅色区域对应 SF/Channel 路径，较深色区域对应 LF/Monitoring 路径。

手册章节​

从安装与安全开始，然后根据需要使用硬件、路由和工作流页面。完整信号流程图请参阅方框图与信号流程。

继续阅读安装与安全。
