调音台架构
调音台布局

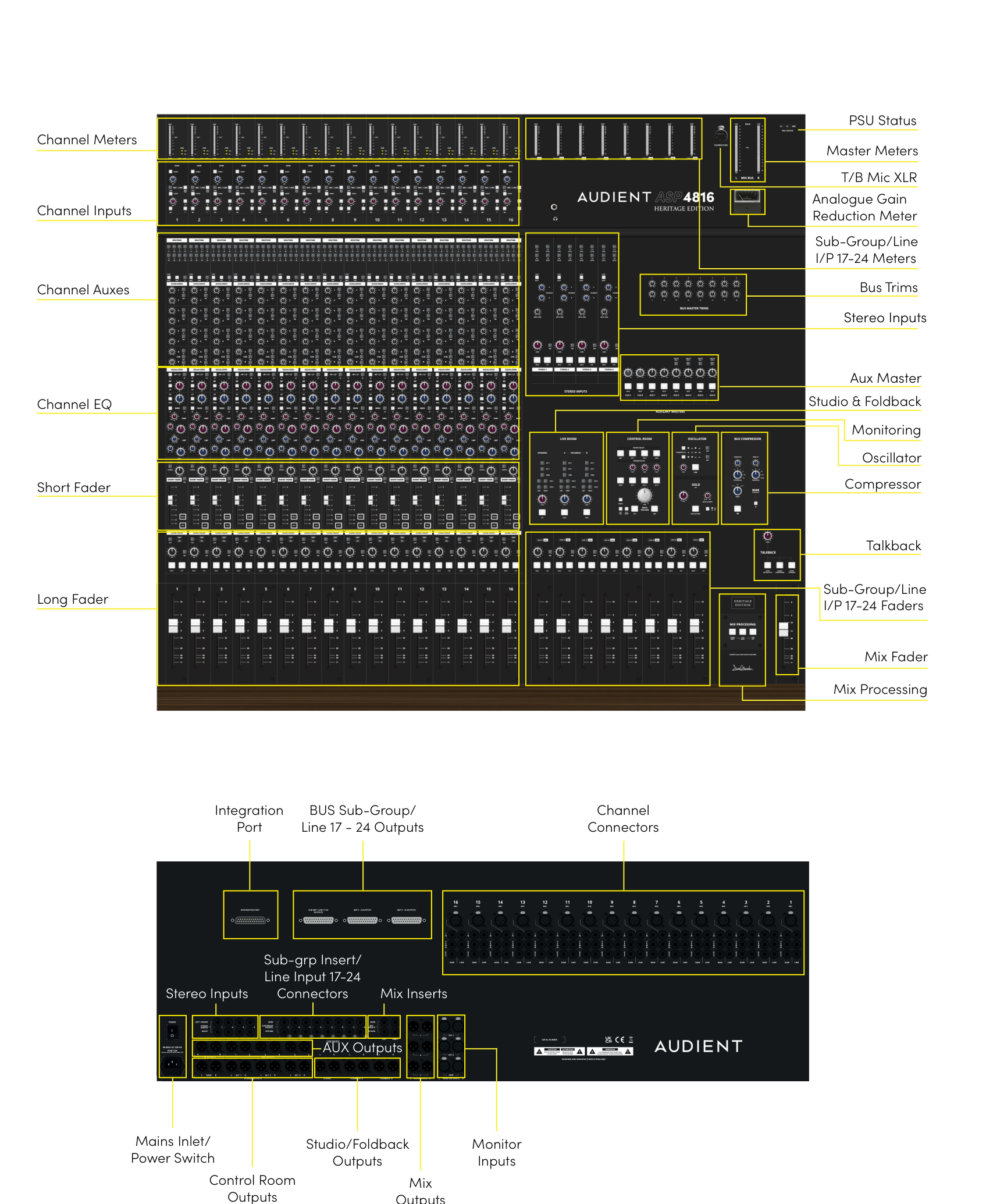

下图标识主要控制面区域和后面板连接分组。
Inline 架构

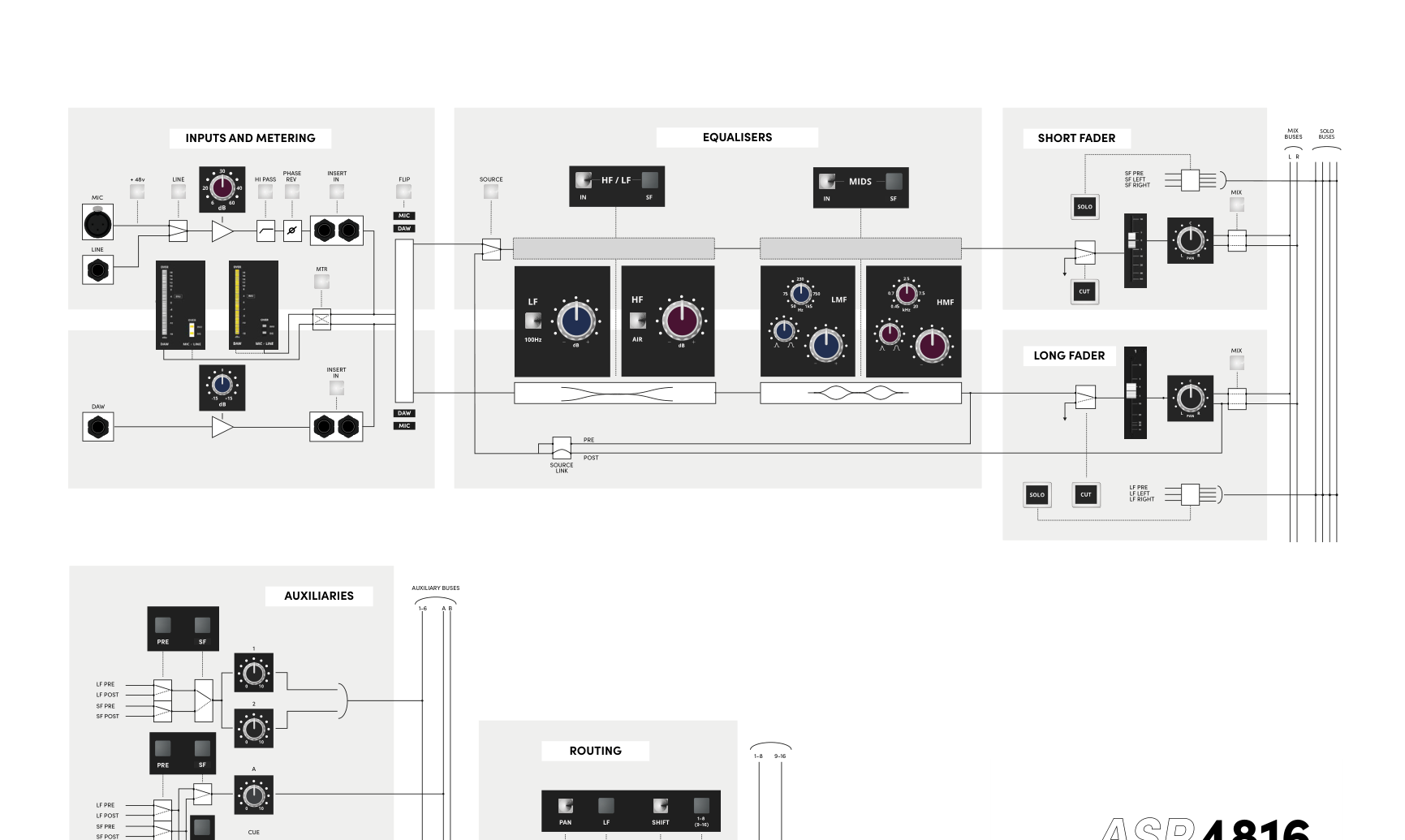

ASP4816-HE 的每个输入通道条都在同一实体通道条内包含两条独立信号路径：
- SF (Short Fader) — 通常为 Mic/Line 录音路径。
- LF (Long Fader) — 通常为 DAW Return 和监听/混音路径。
FLIP 未启用时：
- Mic/Line → SF
- DAW → LF
FLIP 启用时：
- Mic/Line → LF
- DAW → SF
带背光的 MIC/DAW 标识会显示当前分配到每条路径的输入。
在路径之间共享 EQ
HF/LF EQ 部分和 MID EQ 部分各自提供一个 SF 开关。
- SF 开关未启用时，该 EQ 部分位于 LF 路径。
- SF 开关启用时，该 EQ 部分移动至 SF 路径。
因此，两部分 EQ 可以都位于 LF、都位于 SF，也可拆分到不同路径。
将 EQ 移到 SF 录音路径后，其处理结果可被录制。EQ 保留在 LF 监听路径时，只影响通过该路径听到的声音，不会改变 Mic/Line 录音路径。
共享 Aux Send
Aux 对也可在 LF 与 SF 之间切换。每组 Aux 均可针对所选路径选择推子前或推子后工作。
典型系统配置

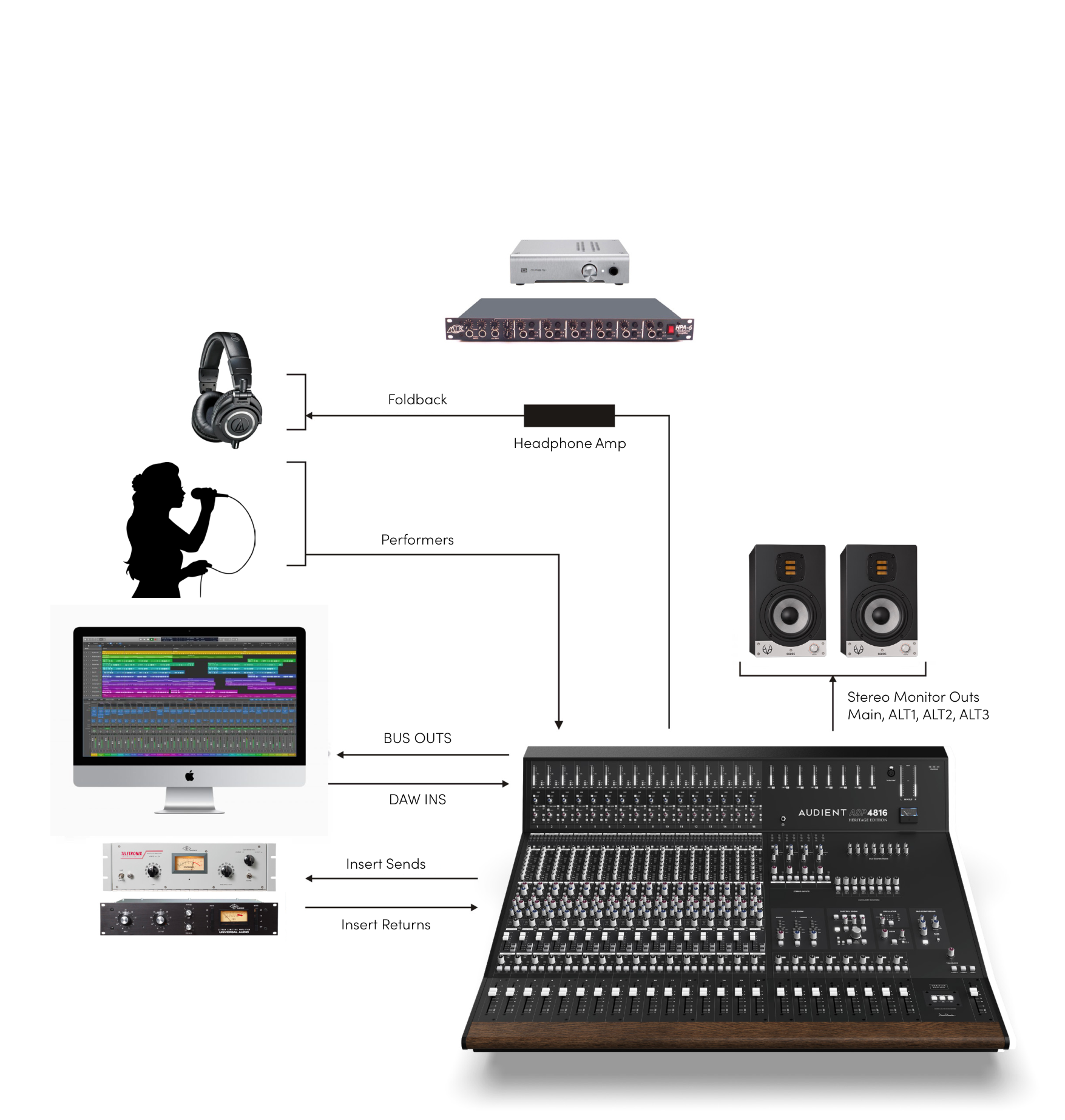

调音台可连接表演者、DAW、外部处理、Foldback/耳机放大和多组监听系统。Bus 输出馈送录音系统，DAW Return 返回调音台，Insert Send/Return 则提供串联式外部处理。
继续阅读电平显示与 Solo。
