Integration Port 与 Master 电平表

Integration Port

后面板 Integration Port 提供音频和控制连接，用于集成外部监听控制器。

该 DB25 使用 Tascam 标准引脚定义。通道分配如下：

通道	输出
1	Control Room Output Left
2	Control Room Output Right
3	Guide Track Output Left
4	Guide Track Output Right
5	Remote DIM DC
6	Remote SOLO DC
7	未使用
8	未使用

立体声 Guide Track 由 Aux 5 + Aux 6 馈送。

Remote DIM 和 Remote SOLO 激活时提供约 12 V DC，可用于触发兼容外部监听控制器的相关功能。

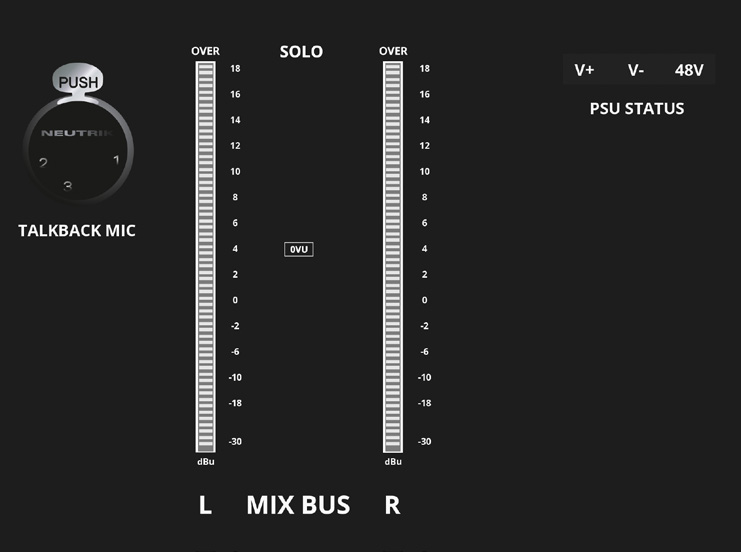

Master 电平表

Master 电平表 Pod 包括：

• +18 V、-18 V 和 +48 V 电源轨状态指示灯。
• 左、右峰值 Main Output 电平表。
• OVER 指示。
• 0 VU 参考。
• Talkback 麦克风输入。
• Solo 指示。

0 VU = +4 dBu。当所连接转换器校准为 +18 dBu = 0 dBFS 时，+18 dBu 点代表该转换器的数字满刻度。调音台的 OVER 指示灯在 +20 dBu 时亮起。

耳机输出

Master 电平表 Pod 上的耳机输出由 ALT 3 馈送。因此，其监听电平会受到 Main Monitor Volume 和 ALT 3 Trim 的影响。

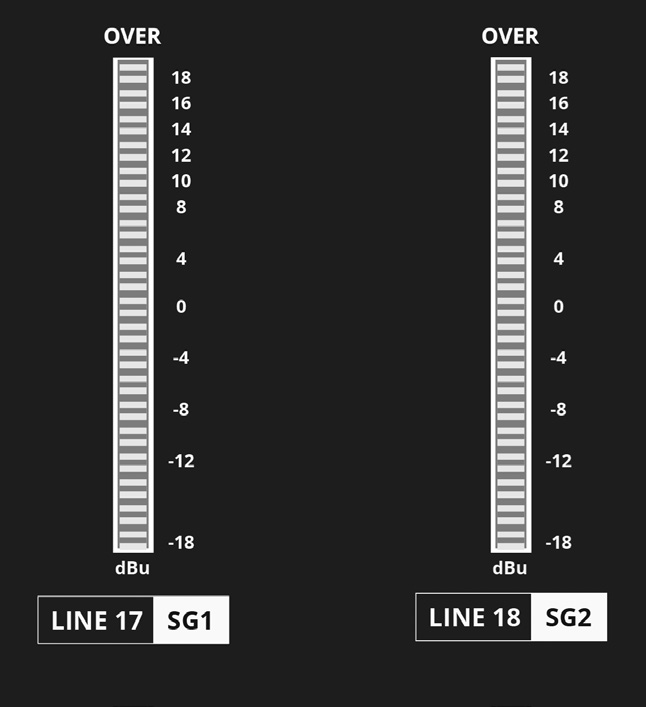

Subgroup / Line 17–24 电平表

八个 20 段电平表显示 Subgroup / Line 17–24 区域对应的信号。同样适用 +4 dBu 标称参考和 +18 dBu 转换器校准参考。
