音频接口与尺寸

ASP4816-HE 的输入和输出采用电子平衡或接地感应拓扑，并配有 RFI 抑制网络。信号接口具备防护，可降低误操作造成的问题，例如连接带有幻象电源的线缆。

接口规范​

信号连接采用 XLR、TRS Jack 和 25 针 D-sub 接口。

对于 XLR 连接：

  • Pin 1 — 机箱安全接地
  • Pin 2 — 信号正极
  • Pin 3 — 信号负极

若要将 ASP4816-HE 输出转换为非平衡连接，请在调音台输出端将 Pin 3 与 Pin 1 相连。非平衡信号源馈送调音台时，请使用双芯屏蔽线，并在非平衡信号源一端将 Pin 3 连接至屏蔽层。

调音台上的所有 DB25 接口均采用 Tascam 标准引脚定义。

线缆屏蔽​

为获得最佳抗干扰能力，请在线缆两端正确连接屏蔽层。建议使用高品质编织屏蔽线缆。

尺寸​

  • 宽度： 1090 mm
  • 深度： 995 mm
  • 高度： 335 mm
  • 重量： 60 kg

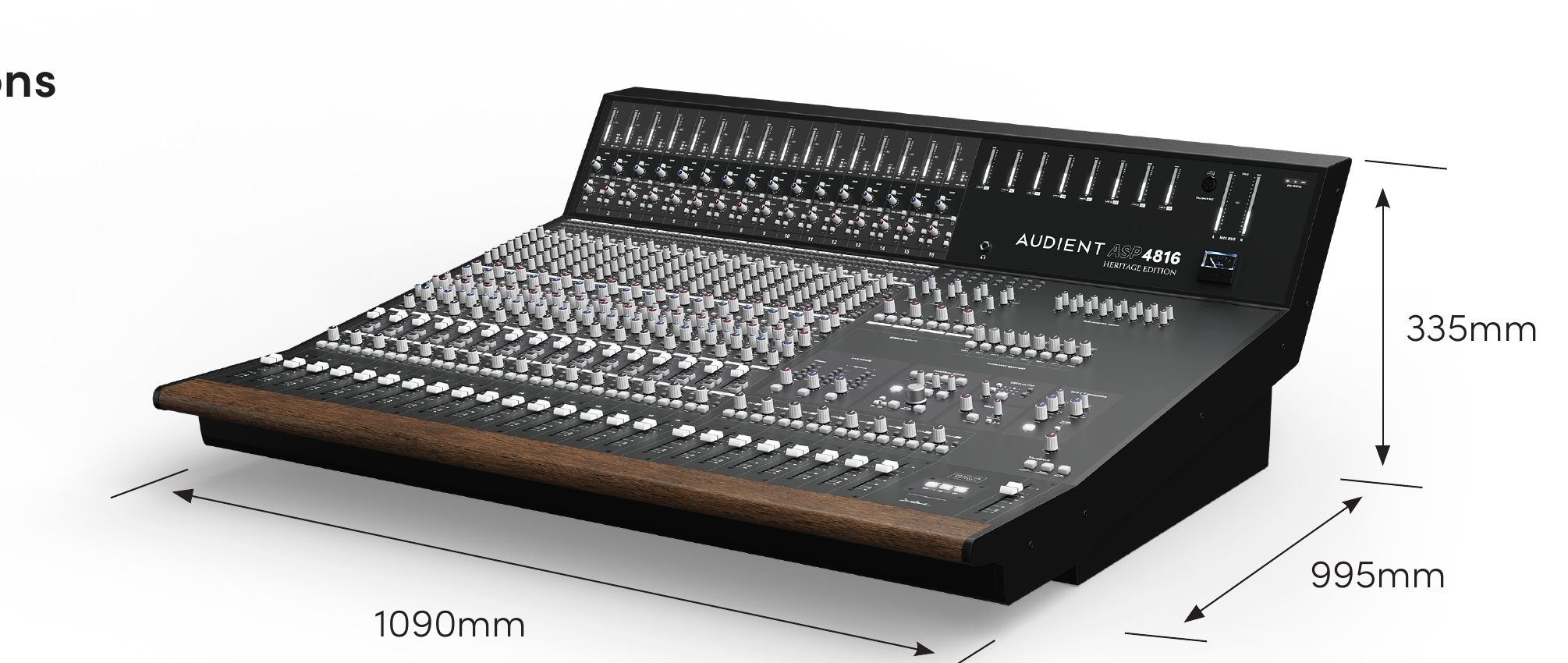

ASP4816-HE 调音台尺寸：宽 1090 mm、深 995 mm、高 335 mm

家具安装参考​

在录音棚家具和安装规划方面，Audient 当前维护的尺寸参考资料规定：控制面相对水平推子面板平面的倾角为 7.5°，并提供其他电平表桥几何尺寸和安装图。

当前详细安装信息请参阅 ASP4816 SE/HE Dimensions。
