Interfacce audio e dimensioni

Gli ingressi e le uscite di ASP4816-HE utilizzano topologie bilanciate elettronicamente o ground-sensing con reti di reiezione RFI. Le interfacce di segnale sono protette contro utilizzi accidentali impropri, come il collegamento di cavi con alimentazione phantom.

Convenzioni dei connettori​

Le connessioni di segnale utilizzano connettori XLR, jack TRS e D-sub a 25 pin.

Per le connessioni XLR:

  • Pin 1 — terra di sicurezza dello chassis
  • Pin 2 — segnale positivo
  • Pin 3 — segnale negativo

Per rendere non bilanciata un'uscita ASP4816-HE, collega il Pin 3 al Pin 1 sull'uscita della console. Per una sorgente non bilanciata che alimenta la console, utilizza un cavo a doppia schermatura e collega il Pin 3 alla schermatura all'estremità della sorgente non bilanciata.

Tutti i connettori DB25 della console utilizzano pinout standard Tascam.

Schermature dei cavi​

Per una reiezione ottimale delle interferenze, collega correttamente le schermature dei cavi a entrambe le estremità di ogni tratta. È consigliato un cavo di alta qualità con schermatura intrecciata.

Dimensioni​

  • Larghezza: 1090 mm
  • Profondità: 995 mm
  • Altezza: 335 mm
  • Peso: 60 kg

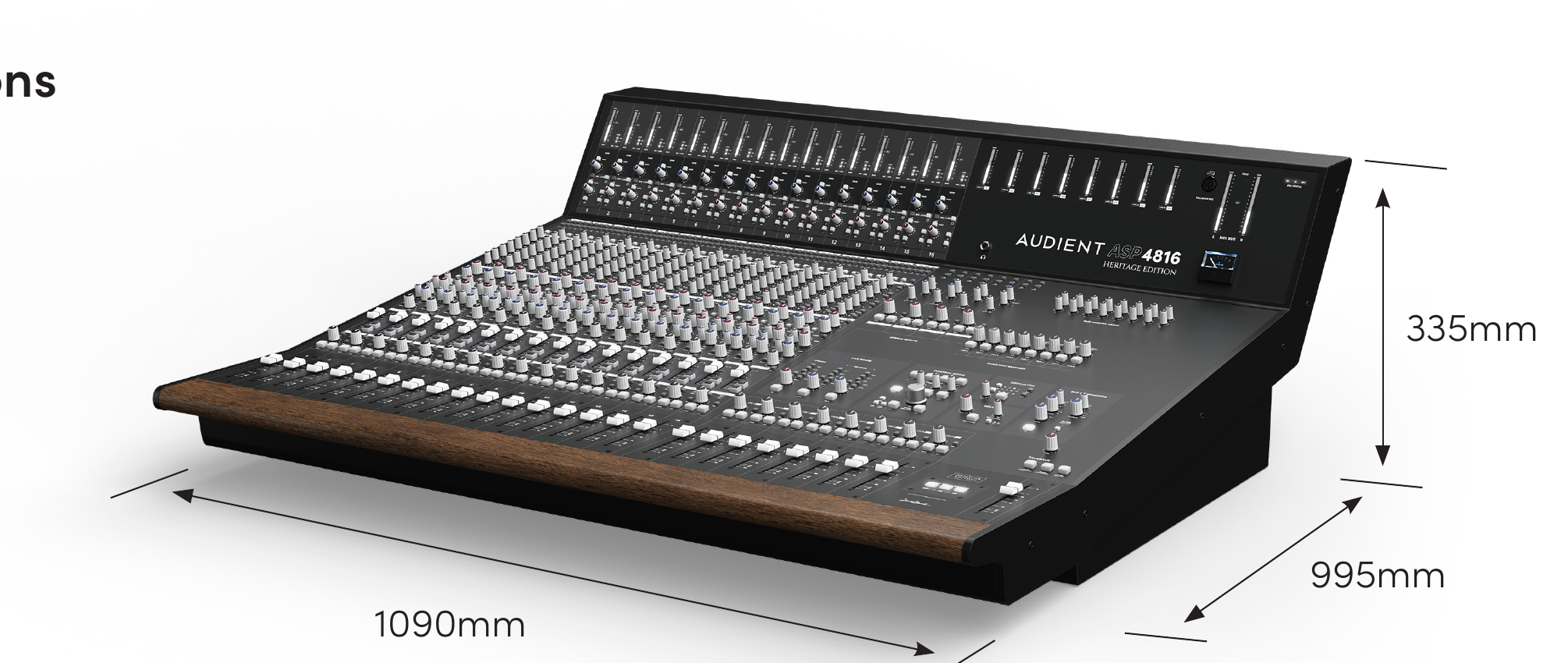

Dimensioni console ASP4816-HE: 1090 mm di larghezza, 995 mm di profondità e 335 mm di altezza

Riferimento per l'installazione in mobili​

Per la progettazione di mobili da studio e dell'installazione, il riferimento dimensionale mantenuto da Audient specifica un'inclinazione della superficie di controllo di 7.5° rispetto al piano orizzontale del pannello fader e fornisce ulteriori geometrie del meter bridge e disegni di installazione.

Consulta ASP4816 SE/HE Dimensions per le informazioni dettagliate correnti sull'installazione.
