ऑडियो Interfaces और आयाम

ASP4816-HE इनपुट्स और आउटपुट्स electronically बैलेंस्ड या ground-sensing topologies का उपयोग करते हैं, जिनमें RFI-rejection networks शामिल हैं। सिग्नल इंटरफ़ेसेज़ accidental misuse, जैसे phantom-powered केबल्स कनेक्ट होने, से protected हैं।

कनेक्टर conventions​

सिग्नल कनेक्शन्स XLR, TRS jack और 25-pin D-sub कनेक्टर्स पर दिए गए हैं।

XLR कनेक्शन्स के लिए:

  • Pin 1 — chassis safety ground
  • Pin 2 — सिग्नल positive
  • Pin 3 — सिग्नल negative

ASP4816-HE आउटपुट को unbalance करने के लिए कंसोल आउटपुट पर Pin 3 को Pin 1 से कनेक्ट करें। कंसोल को फ़ीड करने वाले unbalanced सोर्स के लिए twin-screened केबल उपयोग करें और unbalanced सोर्स पर Pin 3 कनेक्शन को स्क्रीन से tie करें।

कंसोल के सभी DB25 कनेक्टर्स Tascam-standard pinouts का उपयोग करते हैं।

Cable screens​

Optimum interference rejection के लिए प्रत्येक केबल run के दोनों ends पर केबल स्क्रीन्स सही तरीके से कनेक्ट करें। High-quality ब्रेडेड-स्क्रीन केबल recommended है।

आयाम​

  • Width: 1090 mm
  • Depth: 995 mm
  • Height: 335 mm
  • Weight: 60 kg

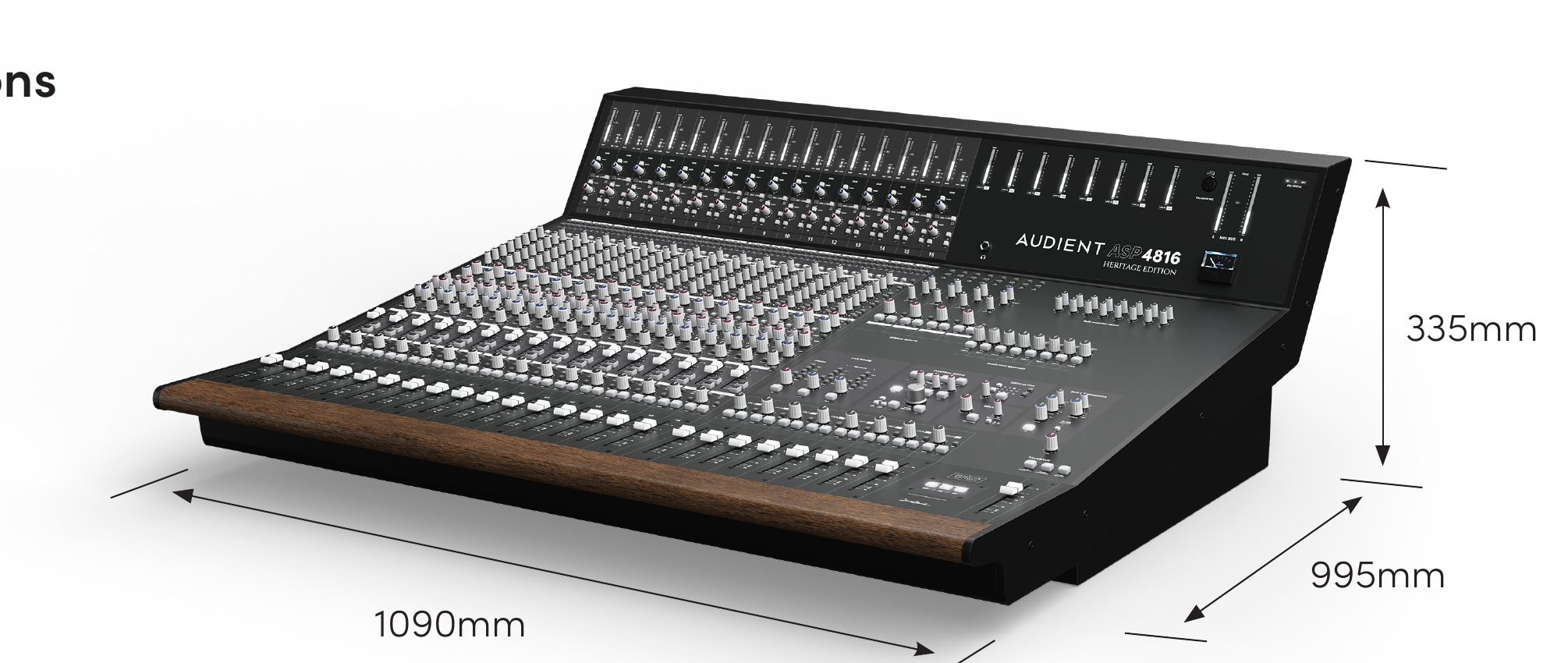

ASP4816-HE console डाइमेंशन्स: 1090 mm चौड़ा, 995 mm गहरा and 335 mm ऊँचा

Furniture इंस्टॉलेशन reference​

Studio furniture और इंस्टॉलेशन planning के लिए Audient का maintained dimensions रेफ़रेंस horizontal फेडर-पैनल plane से 7.5° control-surface rake specify करता है और additional मीटर-bridge geometry तथा इंस्टॉलेशन drawings देता है।

मौजूदा detailed इंस्टॉलेशन जानकारी के लिए ASP4816 SE/HE Dimensions देखें।

आगे Console की संरचना पर जाएँ।
