Faders और चैनल कनेक्टर्स

Short Fader path​

SF सेक्शन सामान्यतः Mic/Line इनपुट कैरी करता है, या FLIP engaged होने पर DAW इनपुट।

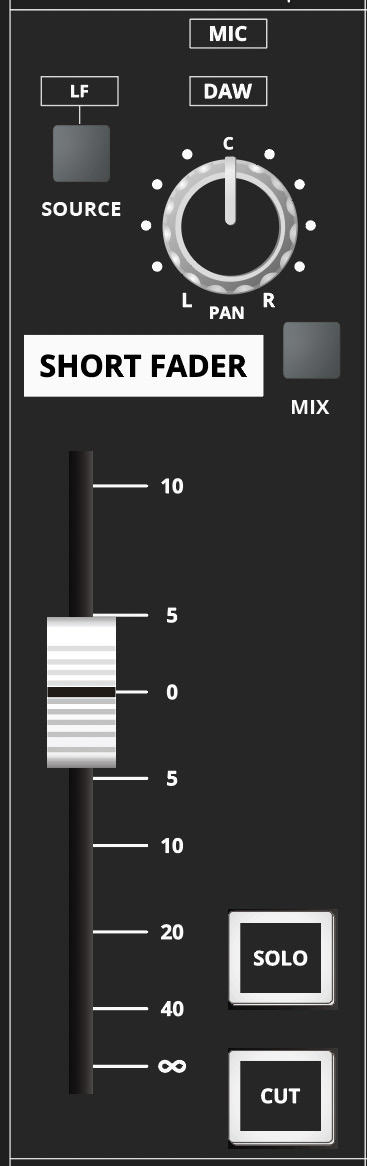

ASP4816-HE Short Fader कंट्रोल्स

SF सेक्शन में ये कंट्रोल्स हैं:

  • Backlit MIC/DAW सोर्स इंडिकेशन।
  • LF सिग्नल को SF पाथ में लेने के लिए SOURCE selection।
  • Odd/even बस रूटिंग के लिए PAN।
  • स्टीरियो मिक्स बस पर MIX assignment।
  • 10 dB of gain in hand वाला Short Fader।
  • SOLO।
  • CUT।

SF को फ़ीड करने वाला LF सोर्स सामान्यतः post-LF फेडर होता है। यह सोर्स selection EQ allocation point से पहले होती है, इसलिए SF में मूव किया गया EQ LF-derived सिग्नल को भी प्रोसेस कर सकता है। Internal link LF सोर्स को प्री-फेडर में बदल सकता है; यदि यह कॉन्फ़िगरेशन चाहिए तो Audient सपोर्ट से संपर्क करें।

FLIP और LF pan​

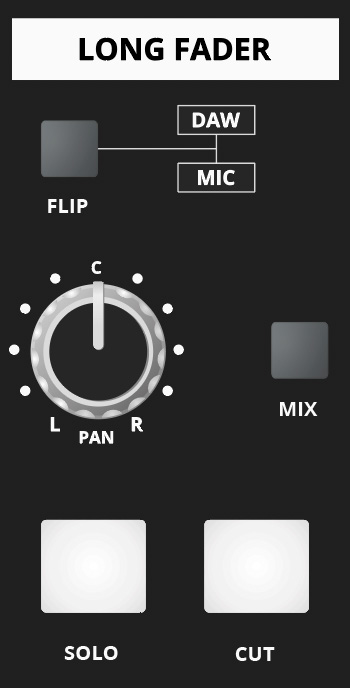

ASP4816-HE FLIP, Long Fader pan, Mix, Solo and Cut कंट्रोल्स

FLIP Mic/Line और DAW इनपुट्स को SF और LF पाथ्स के बीच स्वैप करता है। LF सेक्शन स्टीरियो मिक्स assignment, pan, solo और cut कंट्रोल्स भी देता है।

Long Fader​

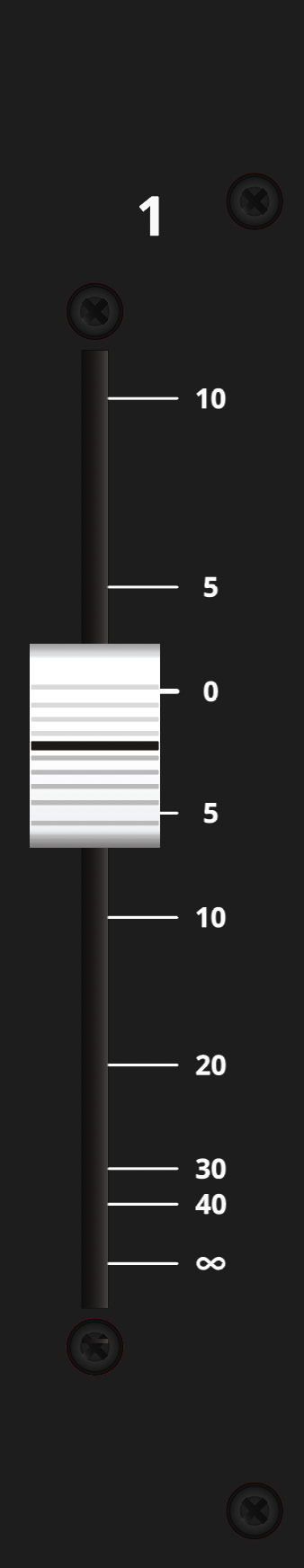

ASP4816-HE Long Fader scale

Long Fader सामान्यतः DAW रिटर्न मॉनिटरिंग और फ़ाइनल-मिक्स पाथ कंट्रोल करता है। इसे 0 dB mark के आसपास operate करने के लिए intended किया गया है और यह +10 dB तक गेन देता है।

गेन structure establish करते समय लगभग 0 dB से शुरू करें और excessive फेडर गेन पर निर्भर होने के बजाय सोर्स/इनपुट लेवल को appropriately सेट करें।

चैनल रियर पैनल कनेक्टर्स​

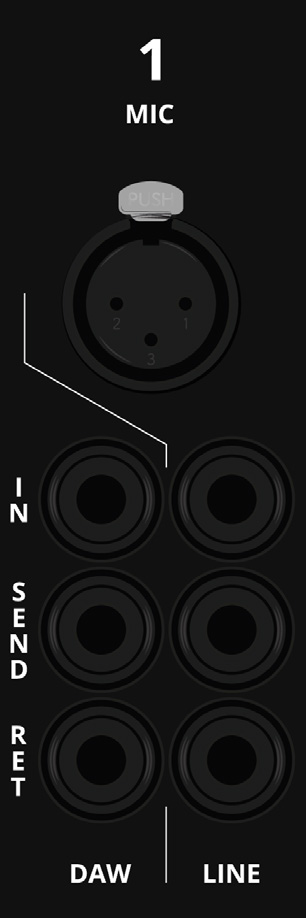

ASP4816-HE per-चैनल Mic, Line, DAW and insert कनेक्टर्स

प्रत्येक चैनल में ये कनेक्शन्स होते हैं:

  1. माइक्रोफ़ोन इनपुट — XLR।
  2. लाइन इनपुट — TRS।
  3. Mic/Line इन्सर्ट सेंड — हमेशा सक्रिय और additional आउटपुट के रूप में भी उपयोग किया जा सकता है।
  4. Mic/Line इन्सर्ट रिटर्न।
  5. DAW इनपुट — TRS लाइन-लेवल इनपुट।
  6. DAW इन्सर्ट सेंड — हमेशा सक्रिय और additional आउटपुट के रूप में भी उपयोग किया जा सकता है।
  7. DAW इन्सर्ट रिटर्न।

इन्सर्ट सेंड्स अपने respective सोर्स सिग्नल्स कैरी करते हैं और FLIP से नहीं बदलते।

आगे Studio, Foldback और Monitoring पर जाएँ।
