रियर पैनल कनेक्शन्स

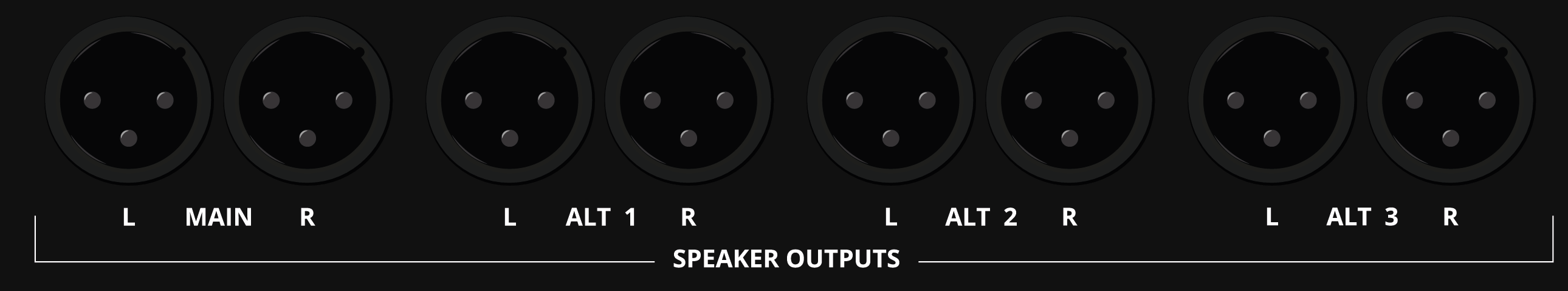

कंट्रोल रूम आउटपुट्स

कंसोल चार स्टीरियो लाइन-लेवल कंट्रोल-रूम आउटपुट पेयर देता है:

• Main
• ALT 1
• ALT 2
• ALT 3

इन आउटपुट्स को powered monitors या उपयुक्त मॉनिटर पावर amplifiers से कनेक्ट करें।

Studio और फोल्डबैक आउटपुट्स

Studio आउटपुट और Foldback A/B आउटपुट्स बैलेंस्ड स्टीरियो लाइन-लेवल XLR कनेक्शन्स हैं। Foldback आउटपुट और artist हेडफ़ोन के बीच उपयुक्त हेडफ़ोन amplifier उपयोग करें।

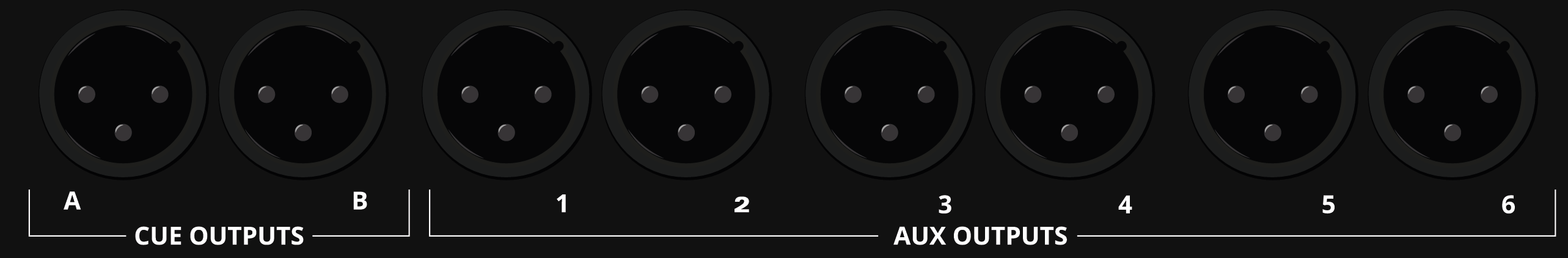

Auxiliary आउटपुट्स

Aux 1–6 और Cue A/B बैलेंस्ड लाइन-लेवल आउटपुट्स हैं। Cue A/B मुख्य रूप से foldback के लिए intended हैं, लेकिन additional सेंड बसें के रूप में भी उपयोग किए जा सकते हैं।

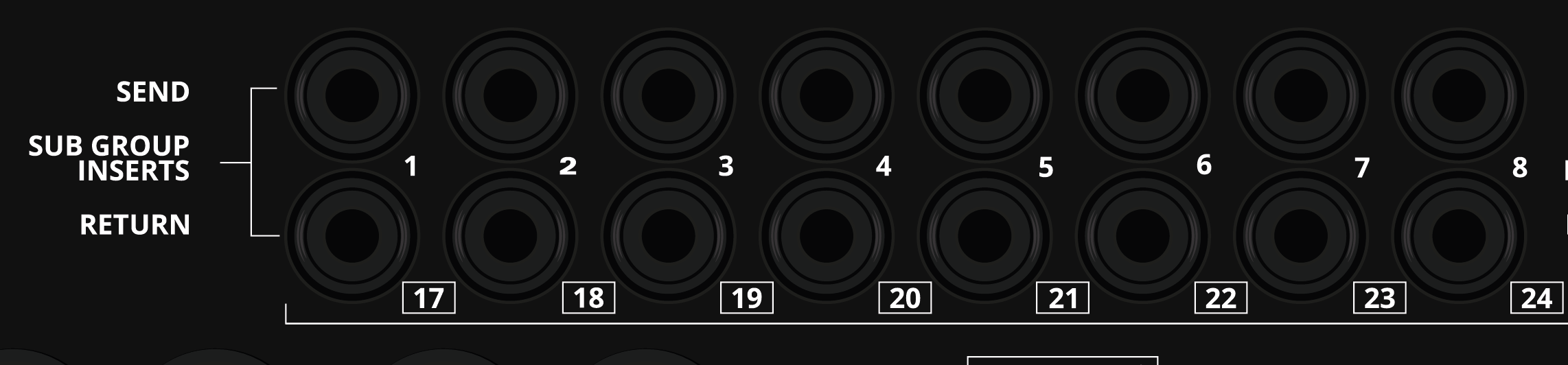

Subgroup inserts और लाइन इनपुट्स 17–24

आठ सबग्रुप्स में से प्रत्येक में इन्सर्ट सेंड और इन्सर्ट रिटर्न होता है। इन्सर्ट सेंड्स हमेशा सक्रिय होते हैं। इन्सर्ट रिटर्न्स mixdown के दौरान लाइन इनपुट्स 17–24 के रूप में भी काम करते हैं।

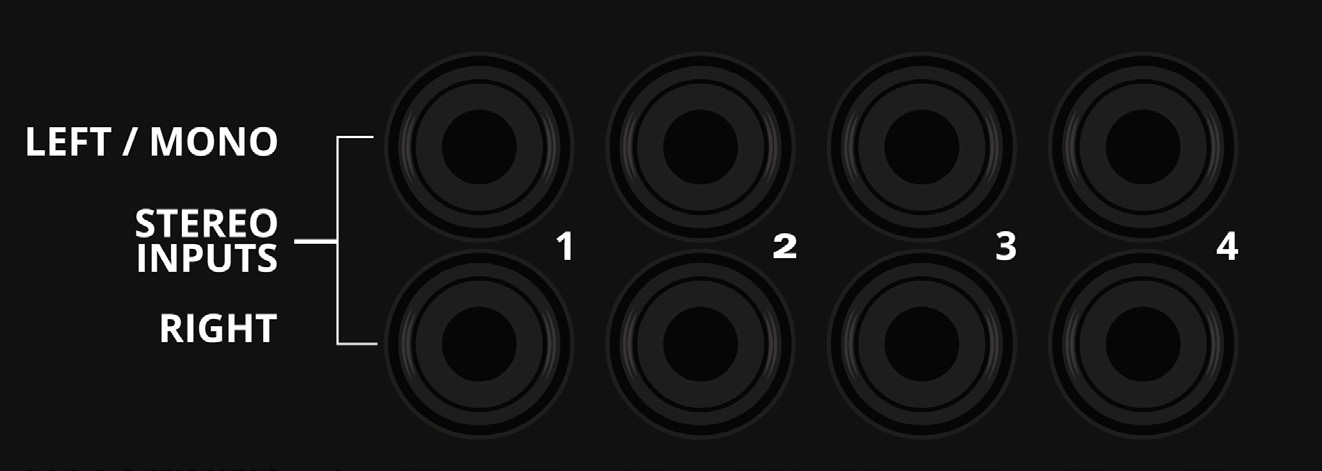

स्टीरियो इनपुट कनेक्टर्स

चार स्टीरियो इनपुट्स में से प्रत्येक में लेफ्ट और राइट TRS कनेक्टर्स होते हैं। Mono सोर्स के लिए केवल Left से कनेक्ट करें; लेफ्ट इनपुट राइट पर normalled होता है। राइट में plug कनेक्ट करने पर वह normalled कनेक्शन टूट जाता है।

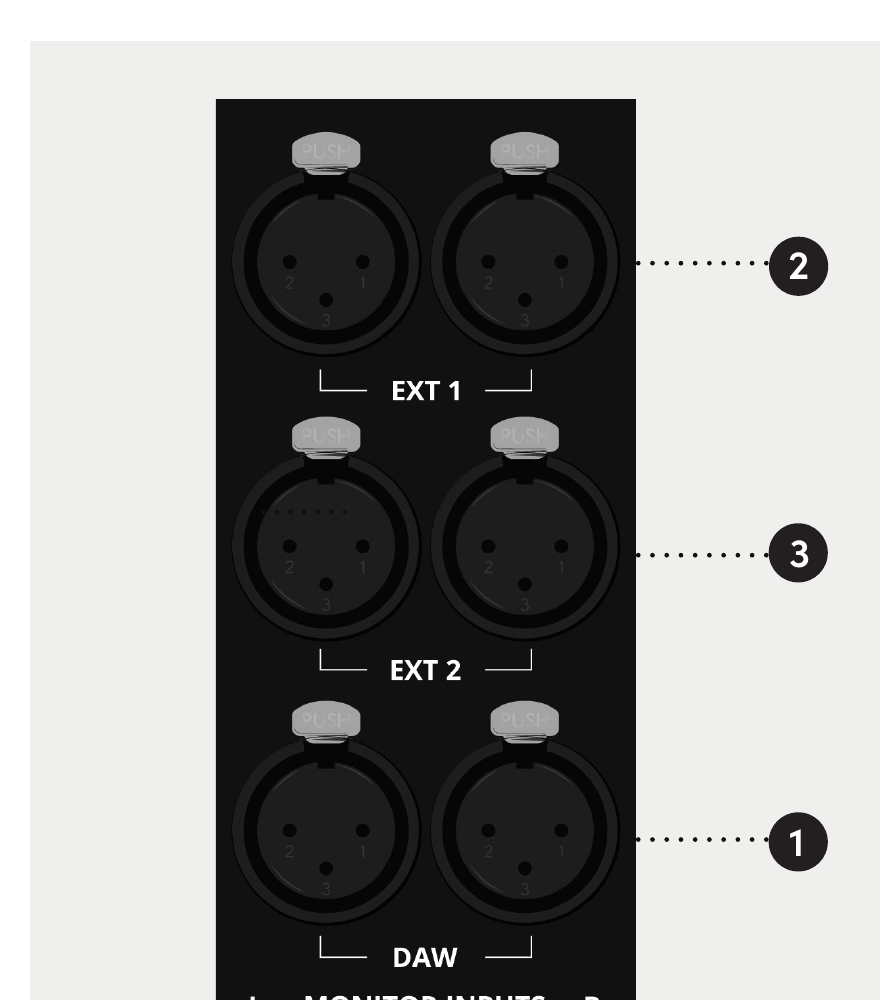

मॉनिटर इनपुट्स

मॉनिटरिंग सिस्टम में तीन स्टीरियो एक्सटर्नल इनपुट पेयर हैं:

• DAW
• EXT 1
• EXT 2

तीनों कंट्रोल रूम मॉनिटरिंग के लिए उपलब्ध हैं। EXT 1 और EXT 2 Studio/Foldback सोर्स selection के लिए भी उपलब्ध हैं।

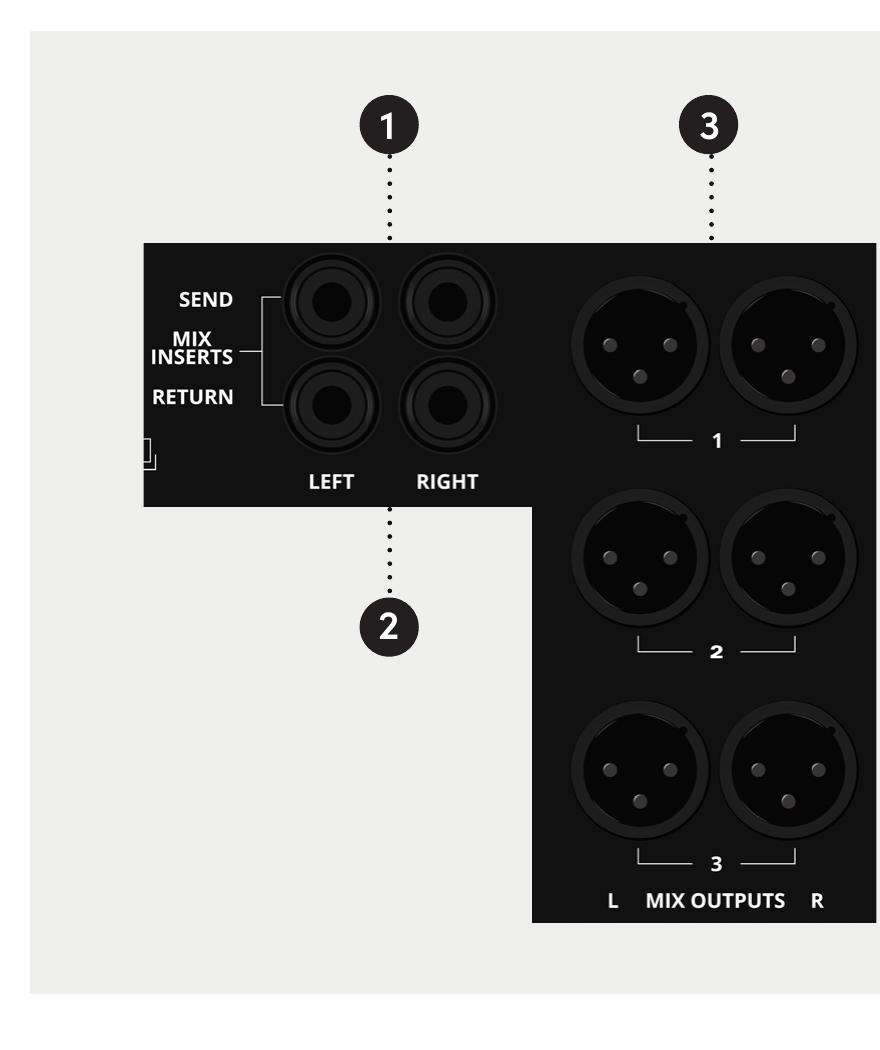

Mix आउटपुट्स और inserts

तीन parallel स्टीरियो मिक्स आउटपुट sets दिए गए हैं। स्टीरियो मिक्स इन्सर्ट सेंड और रिटर्न कनेक्शन्स मिक्स compressor से पहले हैं।

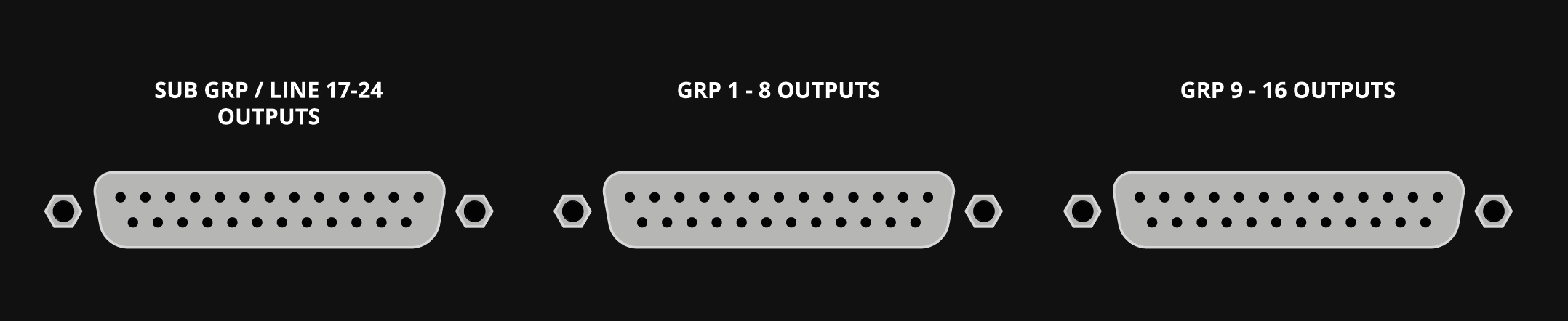

Bus और subgroup आउटपुट DB25 कनेक्टर्स

तीन Tascam-standard DB25 कनेक्टर्स कैरी करते हैं:

1. सबग्रुप / लाइन 17–24 आउटपुट्स।
2. बस आउटपुट्स 1–8।
3. बस आउटपुट्स 9–16।

आगे Integration Port और Master Meters पर जाएँ।
