स्टीरियो इनपुट्स, सबग्रुप्स और Masters

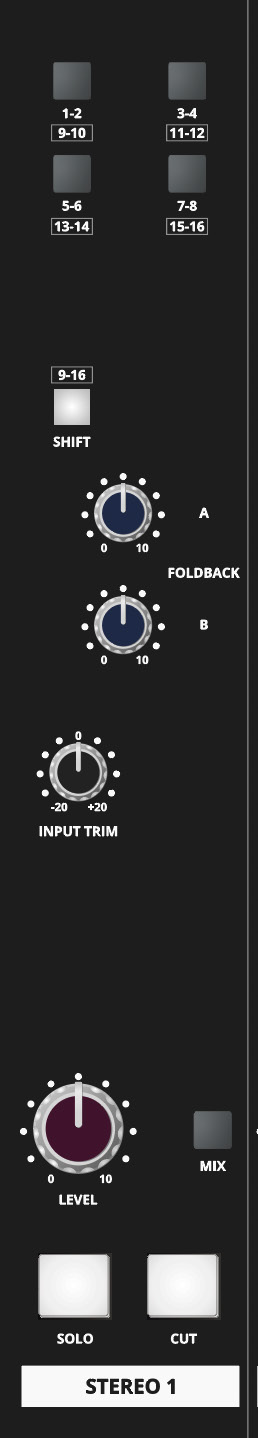

स्टीरियो इनपुट्स

चार स्टीरियो इनपुट्स पूरा इनपुट strip का उपयोग किए बिना effects या अन्य स्टीरियो लाइन-लेवल सिग्नल्स रिटर्न करते हैं। इन्हें स्टीरियो मिक्स, रिकॉर्डिंग बसें और Foldback सिस्टम पर रूट किया जा सकता है, इसलिए आवश्यकता होने पर effect रिटर्न को वापस रिकॉर्डिंग सिस्टम पर भी रूट किया जा सकता है।

प्रत्येक स्टीरियो इनपुट देता है:

• बसें 9–16 के लिए SHIFT वाले बस रूटिंग स्विचेज़।
• Foldback A और Foldback B सेंड्स।
• ±20 dB adjustment वाला TRIM।
• Rotary लेवल फेडर।
• मिक्स assignment।
• SOLO।
• CUT।

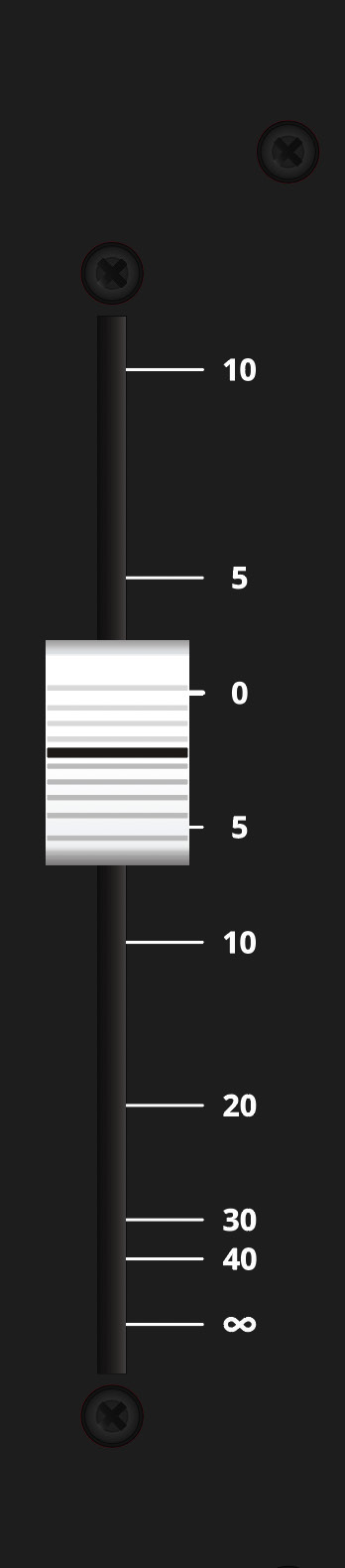

सबग्रुप्स और लाइन इनपुट्स 17–24

बसें 1–8 आठ सबग्रुप पाथ्स को भी फ़ीड करते हैं। प्रत्येक सबग्रुप pan, मिक्स assignment, Solo, Cut, इन्सर्ट और फेडर देता है।

आठ सबग्रुप इन्सर्ट रिटर्न्स को mixdown के दौरान Line Inputs 17–24 के रूप में भी उपयोग किया जा सकता है। कोई रिटर्न कनेक्टर सबग्रुप इन्सर्ट रिटर्न और additional लाइन इनपुट दोनों के रूप में एक साथ काम नहीं कर सकता।

सबग्रुप फेडर्स में नॉर्मल 0 dB पोज़िशन है और वे +10 dB तक गेन देते हैं।

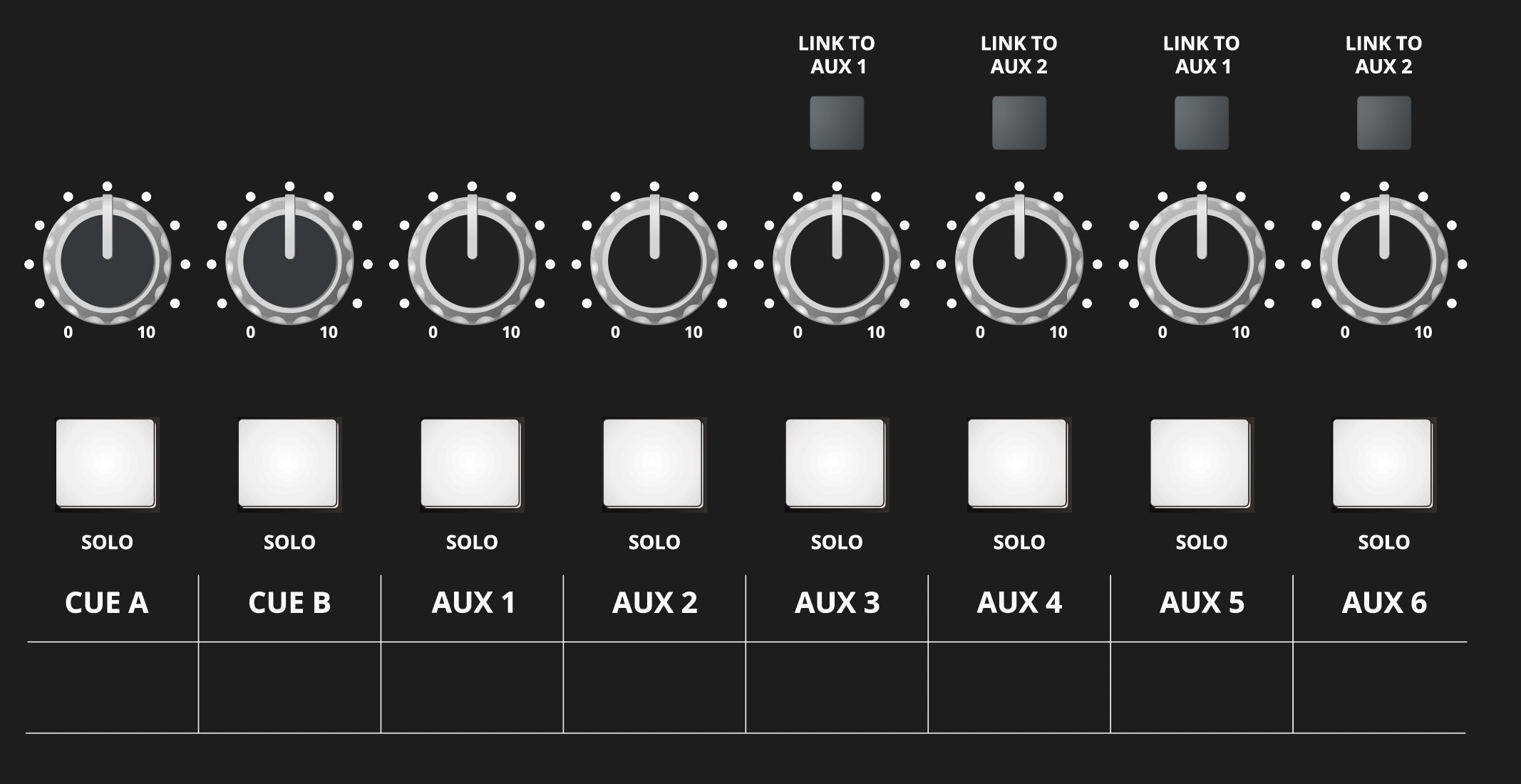

Auxiliary masters और linking

प्रत्येक auxiliary में मास्टर लेवल कंट्रोल और AFL Solo होता है। Link फ़ंक्शन चुना हुआ auxiliary बसें को combine करता है, ताकि LF और SF सेंड्स common effect destination में contribute कर सकें।

सपोर्टेड combinations हैं:

• Aux 3 और Aux 5 को Aux 1 से link किया जा सकता है।
• Aux 4 और Aux 6 को Aux 2 से link किया जा सकता है।

Linked होने पर Aux 1 या Aux 2 respective overall मास्टर आउटपुट के रूप में काम करता है।

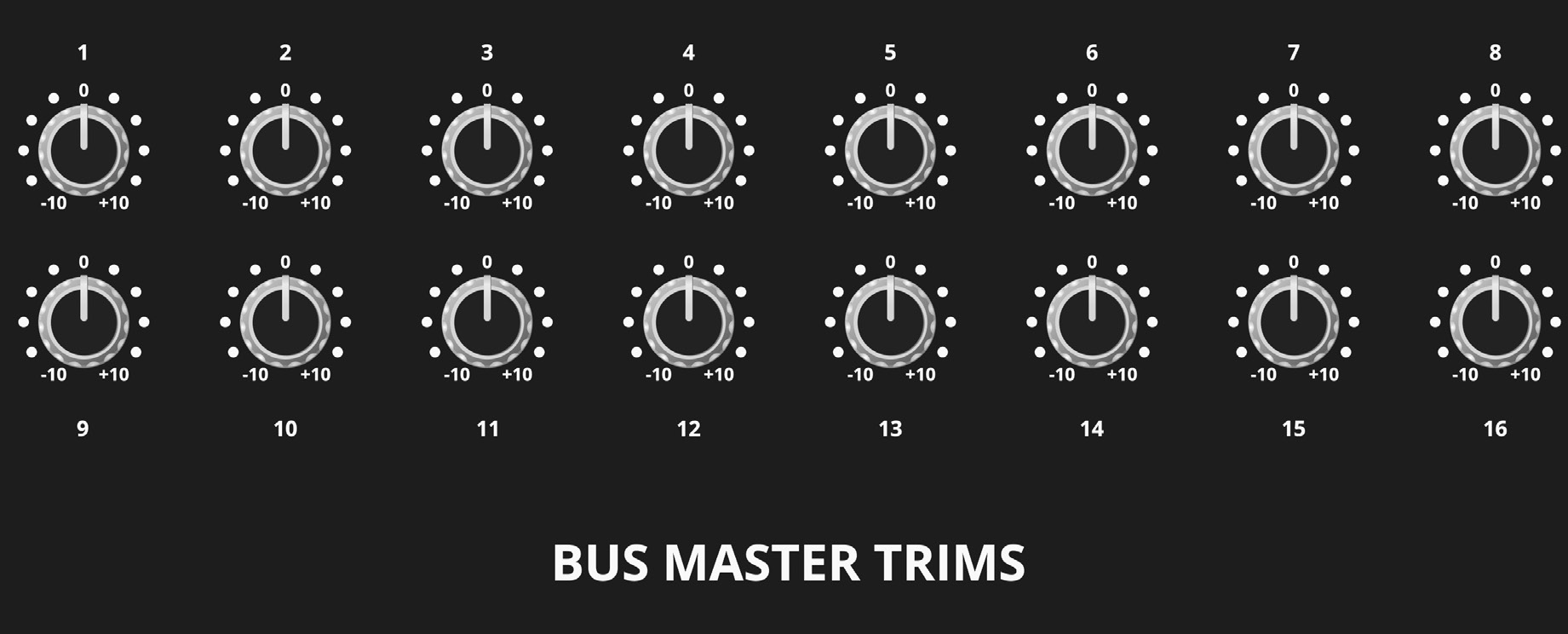

Bus मास्टर trims

प्रत्येक बस आउटपुट का फ़ाइनल मास्टर trim रेंज ±10 dB है।

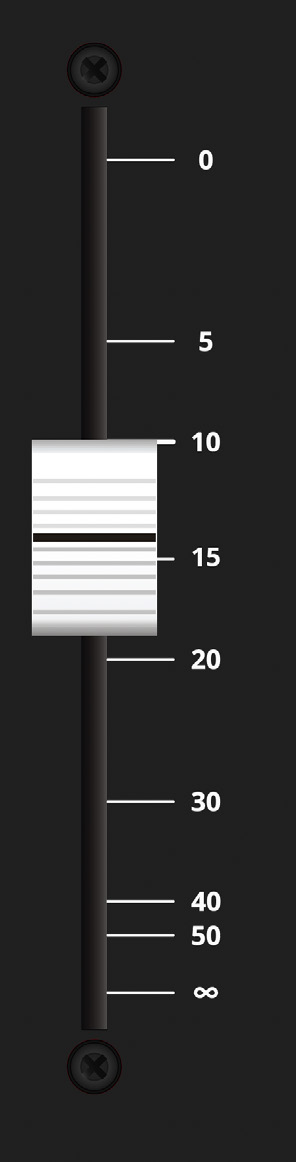

मास्टर Fader

मास्टर फेडर स्टीरियो मिक्स आउटपुट को कंट्रोल करता है और इसकी travel के टॉप पर 0 dB calibrated है। नॉर्मल ऑपरेटिंग conditions में इसे 0 dB पर या उसके पास रखना चाहिए। यदि बार-बार substantial attenuation चाहिए, तो अधिक appropriate गेन structure बनाए रखने के लिए मिक्स बस को फ़ीड करने वाले लेवल्स कम करें।

आगे रियर पैनल Connections पर जाएँ।
