Entrées stéréo, sous-groupes et masters

Entrées stéréo​

Les quatre Stereo Inputs permettent de ramener des effets ou d’autres signaux stéréo de niveau ligne sans utiliser une tranche d’entrée complète. Elles peuvent être routées vers le Mix stéréo, les bus d’enregistrement et le système Foldback, ce qui permet également de renvoyer un retour d’effet vers le système d’enregistrement si nécessaire.

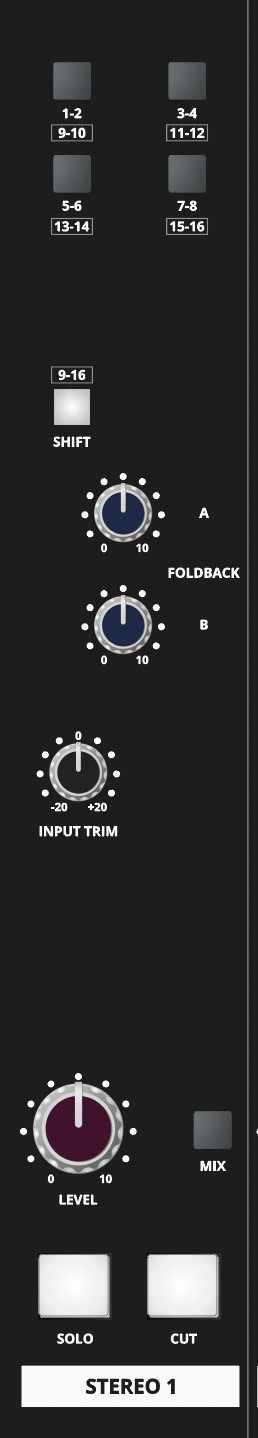

Commandes Stereo Input de l’ASP4816-HE

Chaque Stereo Input propose :

  • Des commutateurs de routage vers les bus, avec SHIFT pour les bus 9–16.
  • Des départs Foldback A et Foldback B.
  • Un réglage TRIM de ±20 dB.
  • Un fader de niveau rotatif.
  • Une affectation MIX.
  • SOLO.
  • CUT.

Sous-groupes et entrées Line 17–24​

Les bus 1–8 alimentent également huit chemins de sous-groupe. Chaque sous-groupe dispose d’un panoramique, d’une affectation Mix, de Solo, Cut, d’un insert et d’un fader.

Commandes de sous-groupes et d’entrées Line 17–24 de l’ASP4816-HE

Les huit Insert Returns des sous-groupes peuvent également être utilisés comme Line Inputs 17–24 pendant le mixage. Un connecteur de retour ne peut pas être utilisé simultanément comme retour d’insert de sous-groupe et comme entrée ligne supplémentaire.

Les faders de sous-groupe possèdent une position nominale à 0 dB et offrent jusqu’à +10 dB de gain.

Masters auxiliaires et liaison​

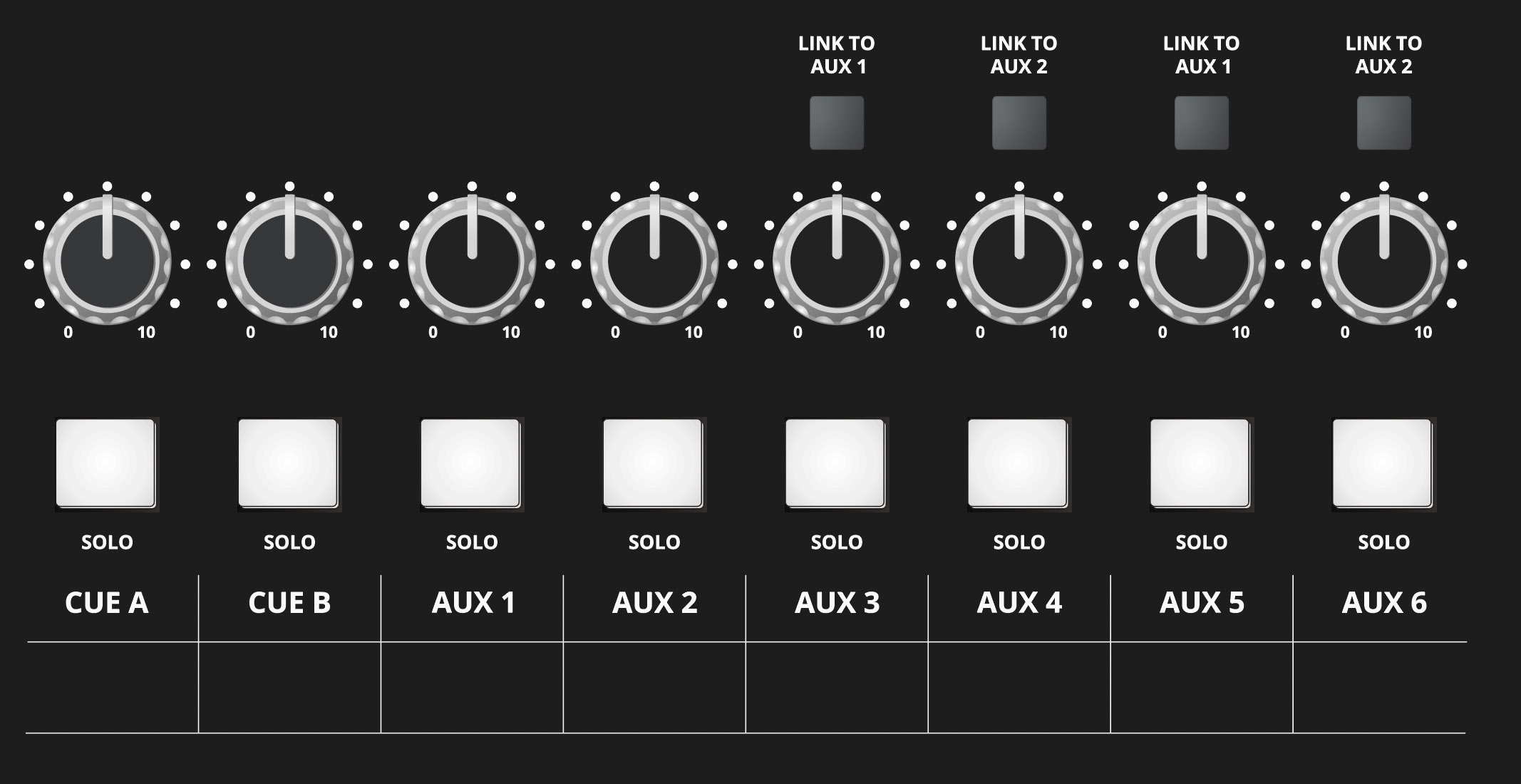

Commandes des masters auxiliaires de l’ASP4816-HE

Chaque auxiliaire dispose d’un réglage de niveau master et d’un Solo AFL. La fonction Link combine certains bus auxiliaires afin que les départs LF et SF puissent contribuer à une destination d’effet commune.

Les combinaisons prises en charge sont :

  • Aux 3 et Aux 5 peuvent être liés à Aux 1.
  • Aux 4 et Aux 6 peuvent être liés à Aux 2.

Lorsque la liaison est active, Aux 1 ou Aux 2 agit comme sortie master générale correspondante.

Trims master des bus​

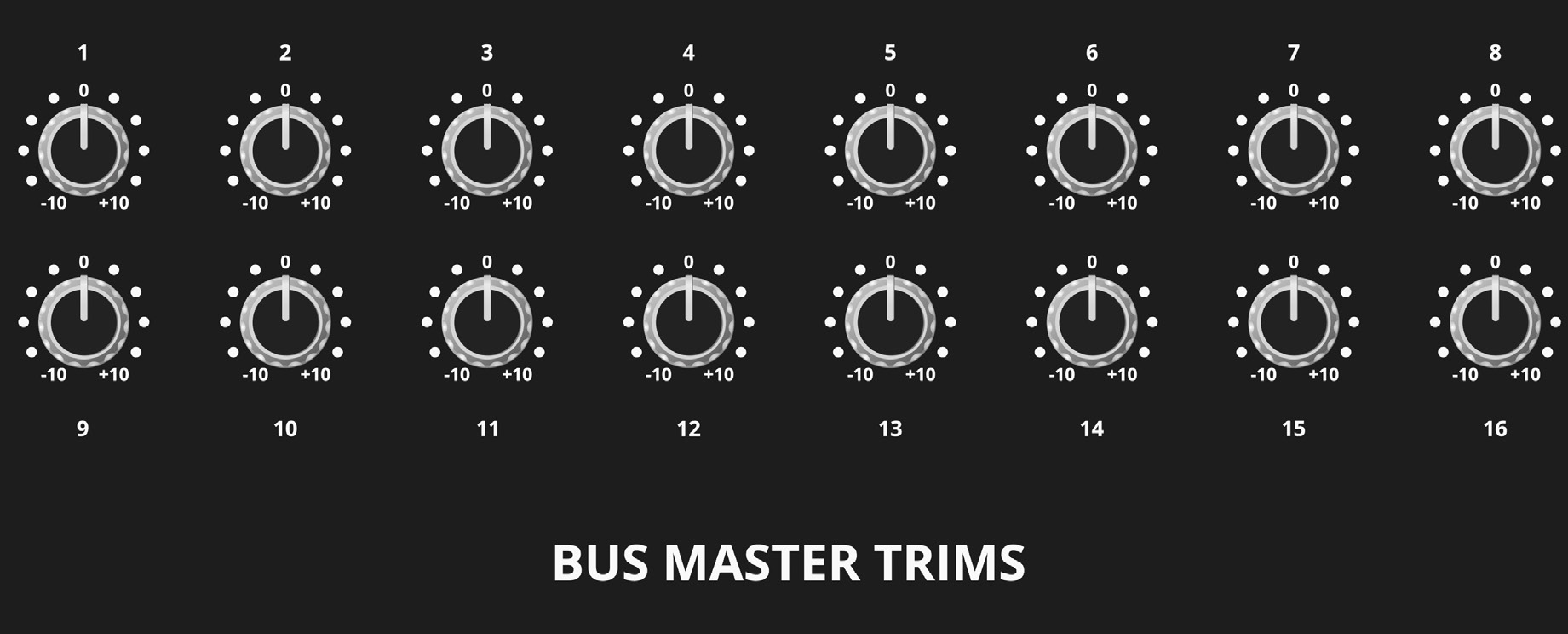

Commandes de trim master des bus de l’ASP4816-HE

Chaque sortie de bus possède un trim master final de ±10 dB.

Master Fader​

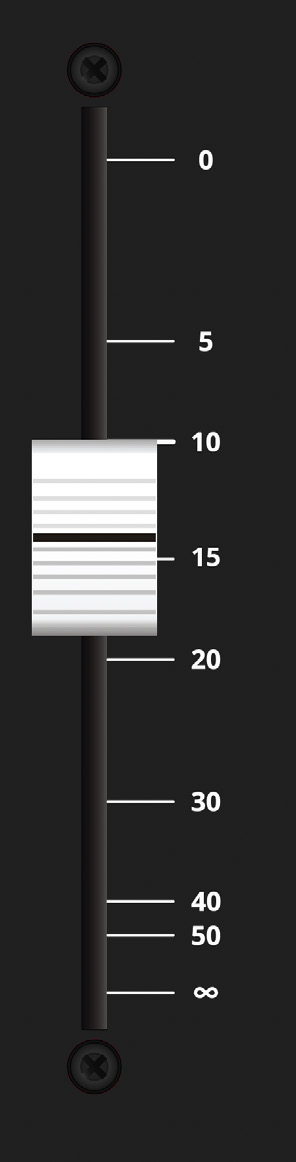

Master Fader stéréo de l’ASP4816-HE

Le Master Fader contrôle la sortie Mix stéréo et est étalonné avec 0 dB en haut de sa course. Dans des conditions normales d’utilisation, il doit rester à 0 dB ou à proximité. Si une atténuation importante est régulièrement nécessaire, réduisez les niveaux qui alimentent le bus Mix afin de conserver une structure de gain plus appropriée.

Continuez vers Connexions du panneau arrière.
