ステレオ入力、サブグループ、Masters

ステレオ入力​

4つのステレオ入力は完全なインプットストリップを使わずエフェクト／その他ステレオラインレベル信号をリターンできます。ステレオ Mix、録音バス、Foldback システムへルーティングできるため、必要な場合はエフェクトリターンを録音システムへ送り返すこともできます。

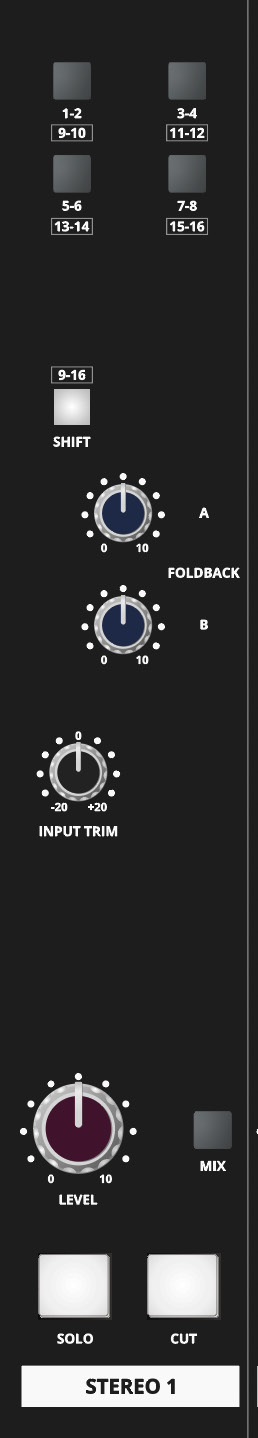

ASP4816-HE Stereo Input controls

各ステレオ入力:

  • バス 9–16 用 SHIFT を備えたバスルーティングスイッチ
  • Foldback A／Foldback B センド
  • ±20 dB 調整幅の TRIM
  • Rotary レベルフェーダー
  • MIX アサイン
  • SOLO
  • CUT

サブグループ／Line 入力 17–24​

バス 1–8 は8つのサブグループ経路にも送られます。各サブグループはパン、Mix アサイン、Solo、Cut、インサート、フェーダーを備えています。

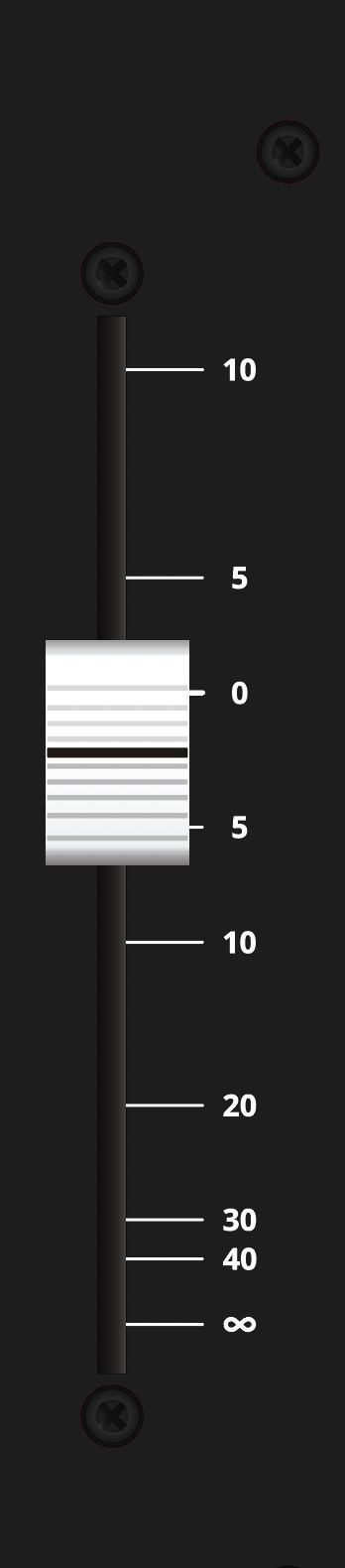

ASP4816-HE subgroup and Line Input 17–24 controls

8つのサブグループ Insert Returns はミックスダウン中に Line Inputs 17–24 としても使用できます。1つのリターンコネクターをサブグループインサートリターン／追加ライン入力として同時に使用することはできません。

サブグループフェーダーはノーマル 0 dB 位置を持ち、最大 +10 dB ゲインを提供します。

AUX masters／リンク​

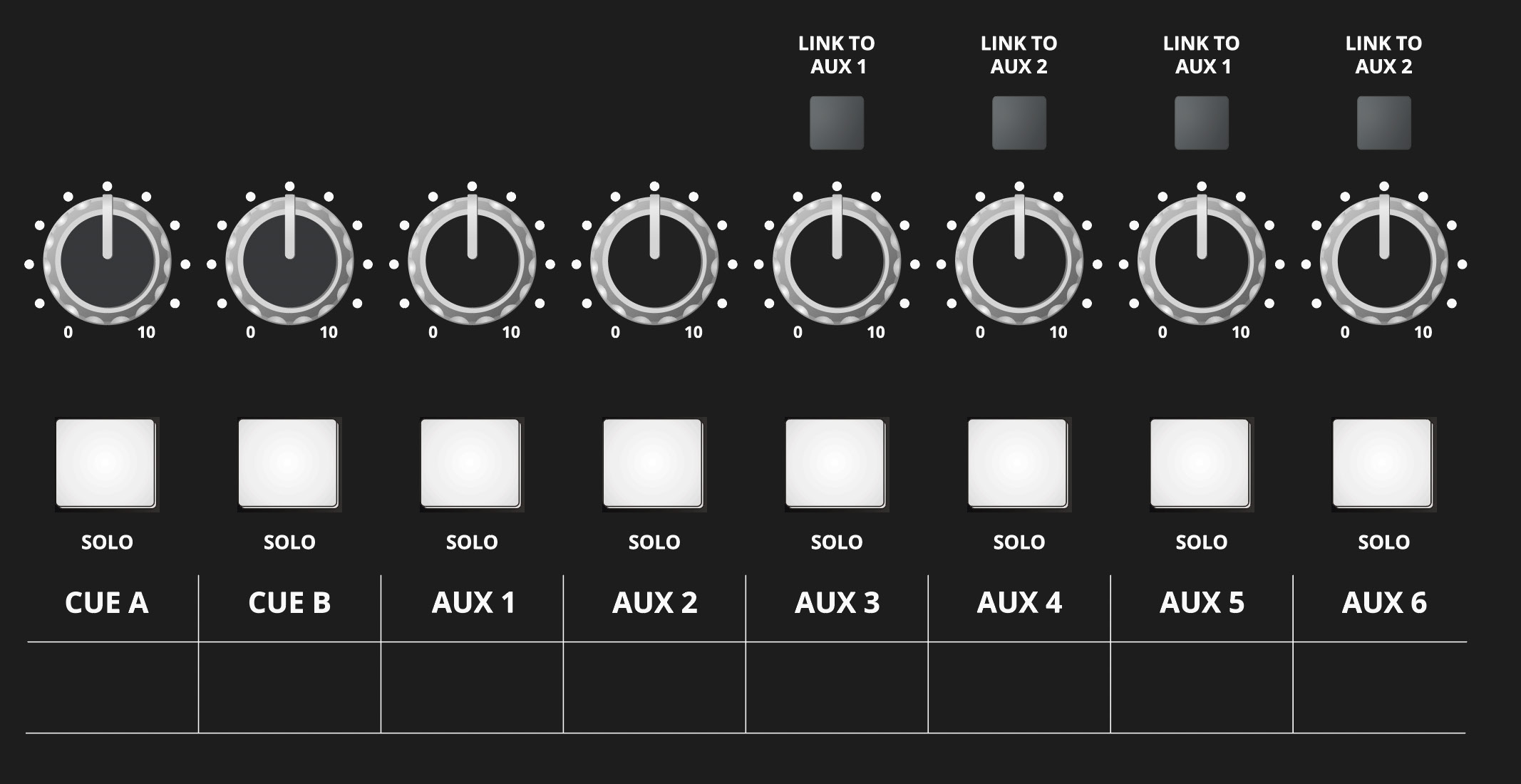

ASP4816-HE auxiliary master controls

各 AUX はマスターレベルコントロール／AFL Solo を備えています。リンク機能は選択した AUX バスをまとめるし、LF／SF センドを共通エフェクト送信先にまとめられます。

Supported combinations:

  • Aux 3／Aux 5 → Aux 1
  • Aux 4／Aux 6 → Aux 2

Linked 時は Aux 1／Aux 2 がそれぞれ全体マスター出力として動作します。

バスマスター trims​

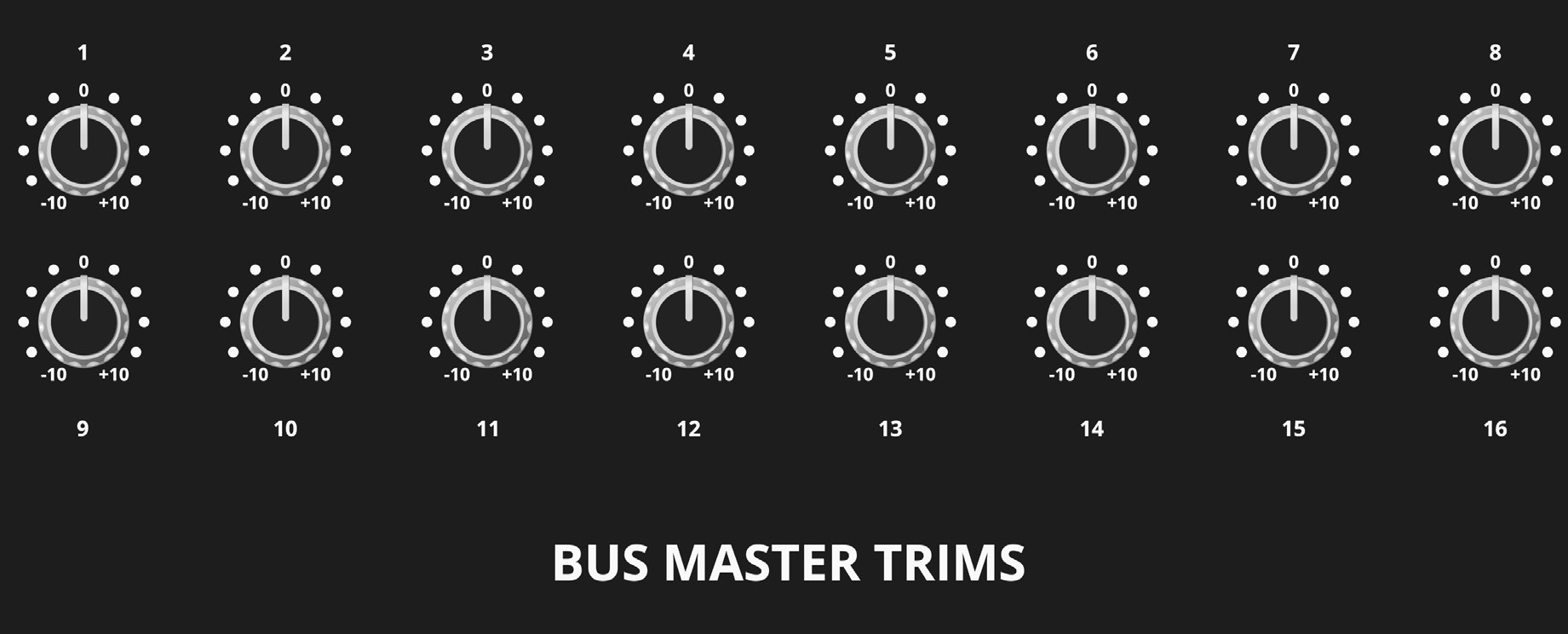

ASP4816-HE bus master trim controls

各バス出力は最終 ±10 dB マスタートリムを備えています。

Master Fader​

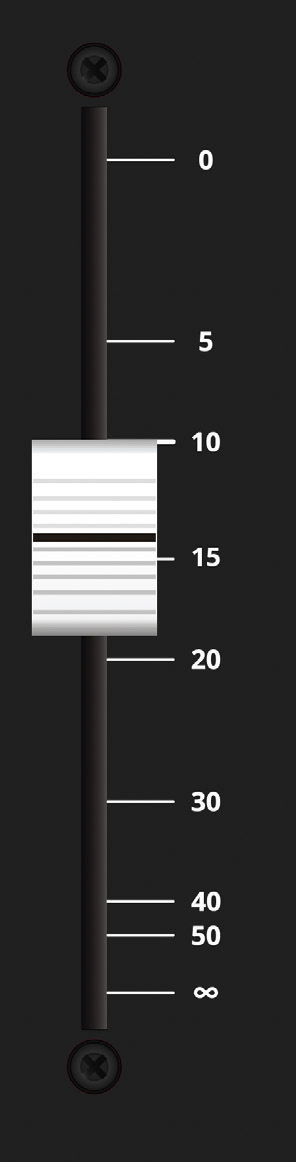

ASP4816-HE stereo Master Fader

Master Fader はステレオ Mix 出力を操作し、可動範囲最上部が 0 dB です。通常の操作では 0 dB 付近に保つことを推奨します。繰り返し大きな減衰が必要な場合は、Mix バスへ送るレベルを下げてゲイン構成を適切に保ってください。
