Faders とチャンネル Connectors

Short Fader 経路​

SF セクションは通常 Mic/Line 入力を受け、FLIP 有効時は DAW 入力を受けます。

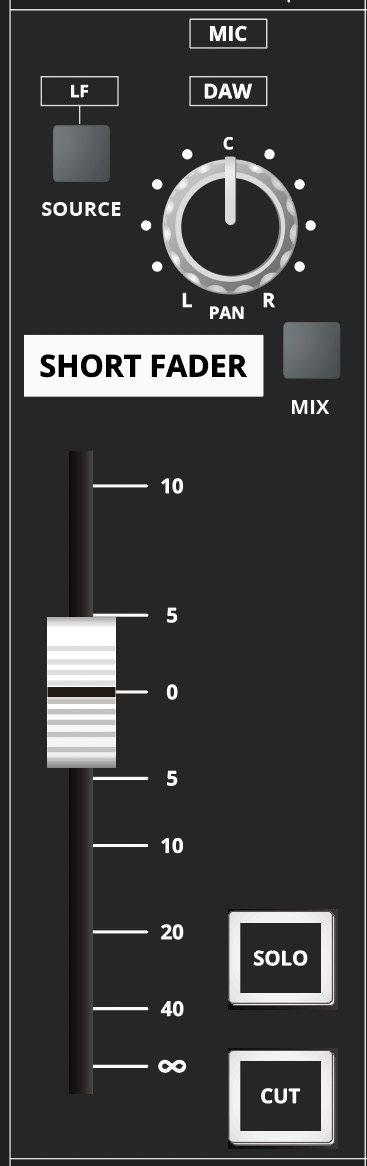

ASP4816-HE Short Fader controls

SF セクション:

  • Backlit MIC/DAW ソース表示
  • LF 信号を SF 経路へ取り込む SOURCE
  • 奇数/偶数バスルーティング用 PAN
  • ステレオ Mix バスへの MIX アサイン
  • 10 dB のゲイン余裕 を持つ Short Fader
  • SOLO
  • CUT

SF へ送る LF ソースは通常 LF ポストフェーダーです。このソース選択は EQ アサインポイントより前にあるため、SF へ移動した EQ で LF 由来信号も処理できます。内部リンクで LF ソースをプリフェーダーに変更できます。この構成が必要な場合は Audient Support へ連絡してください。

FLIP／LF パン​

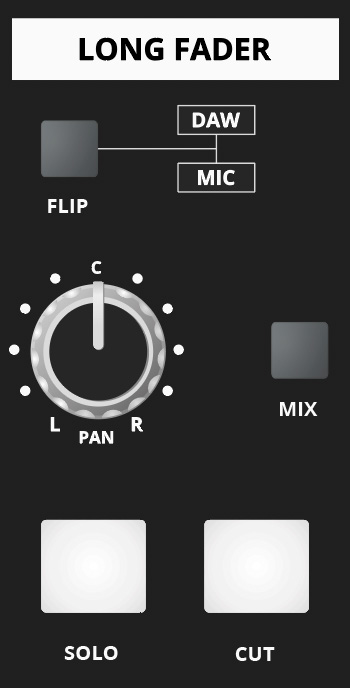

ASP4816-HE FLIP, Long Fader pan, Mix, Solo and Cut controls

FLIP は Mic/Line／DAW 入力を SF/LF 経路間で入れ替えます。LF セクションはステレオ Mix アサイン、パン、solo、カットコントロールも備えています。

Long Fader​

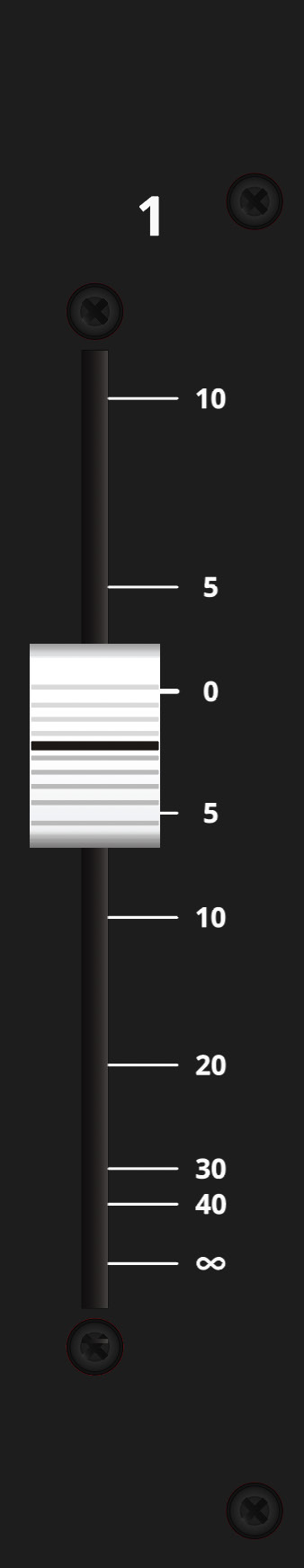

ASP4816-HE Long Fader scale

Long Fader は通常 DAW-リターンモニタリング／最終-ミックス経路を操作します。0 dB マーク付近で使用することを想定し、最大 +10 dB ゲインを提供します。

ゲイン structure を設定するときは 0 dB 付近から始め、過度なフェーダーゲインに頼らずソース/入力レベルを適切に設定してください。

チャンネルリアパネルコネクター​

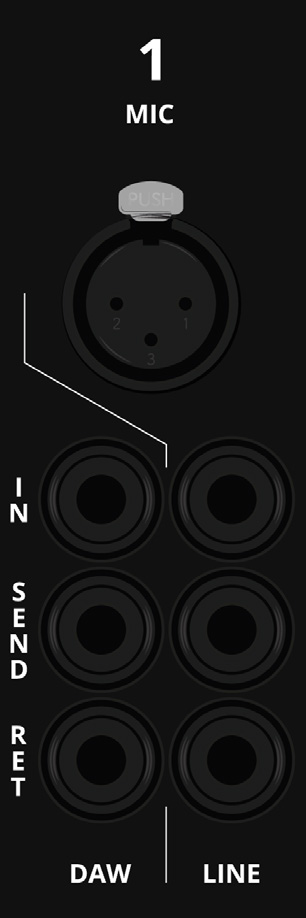

ASP4816-HE per-channel Mic, Line, DAW and insert connectors

各チャンネル:

  1. マイク入力 — XLR
  2. Line 入力 — TRS
  3. Mic/Line Insert センド — 常時アクティブ。追加の出力としても使用可能
  4. Mic/Line Insert リターン
  5. DAW 入力 — TRS ラインレベル入力
  6. DAW Insert センド — 常時アクティブ。追加の出力としても使用可能
  7. DAW Insert リターン

Insert センドはそれぞれのソース信号を伝送し、FLIP の影響を受けません。

スタジオ、Foldback、モニタリング に進んでください。
