リア-パネル接続

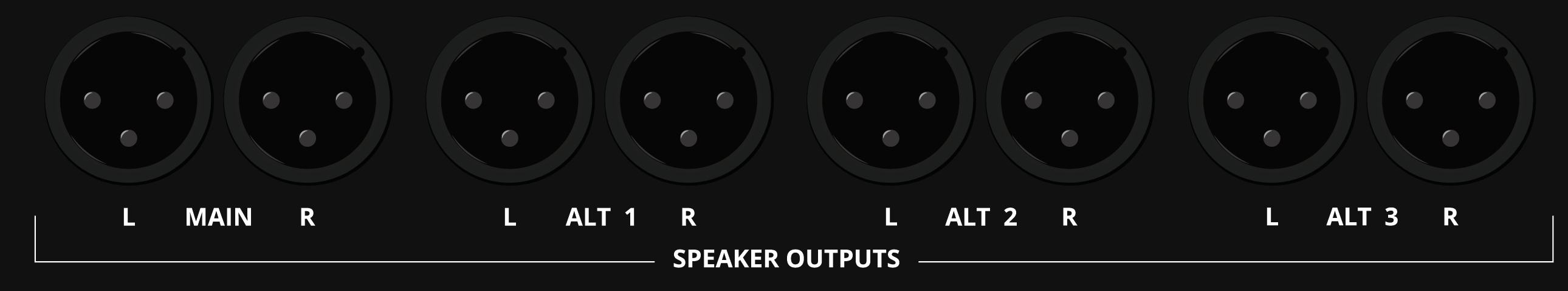

コントロールルーム出力

コンソールは4 ステレオラインレベルコントロールルーム出力ペアを備えています。

• Main
• ALT 1
• ALT 2
• ALT 3

Powered モニターまたは適切なモニター電源アンプへ接続してください。

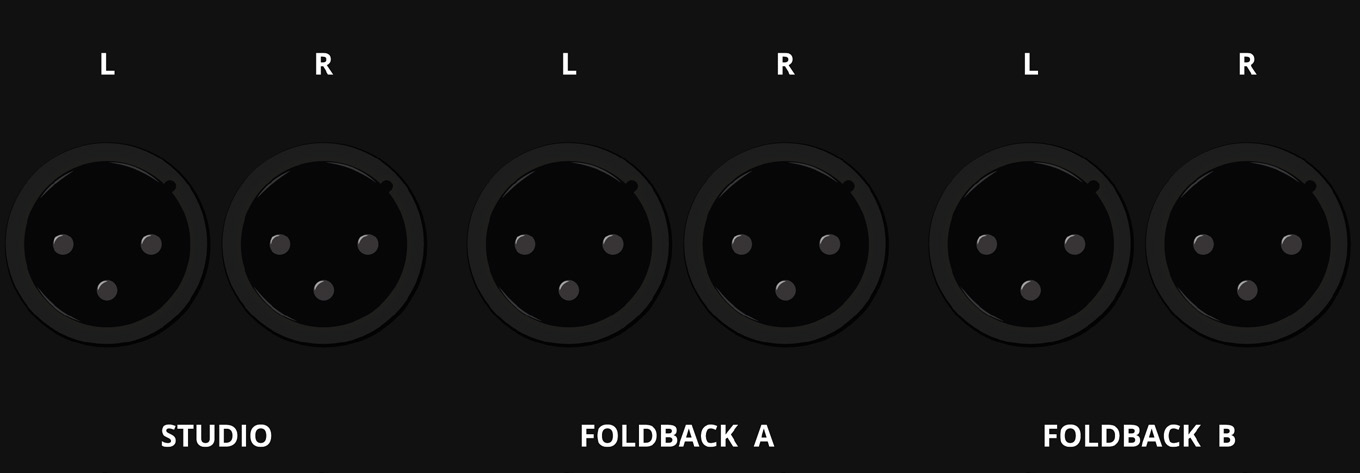

スタジオ／Foldback 出力

スタジオ出力／Foldback A/B 出力はバランスステレオラインレベル XLR 接続です。Foldback 出力とアーティストヘッドホンの間には適切なヘッドホンアンプを使用してください。

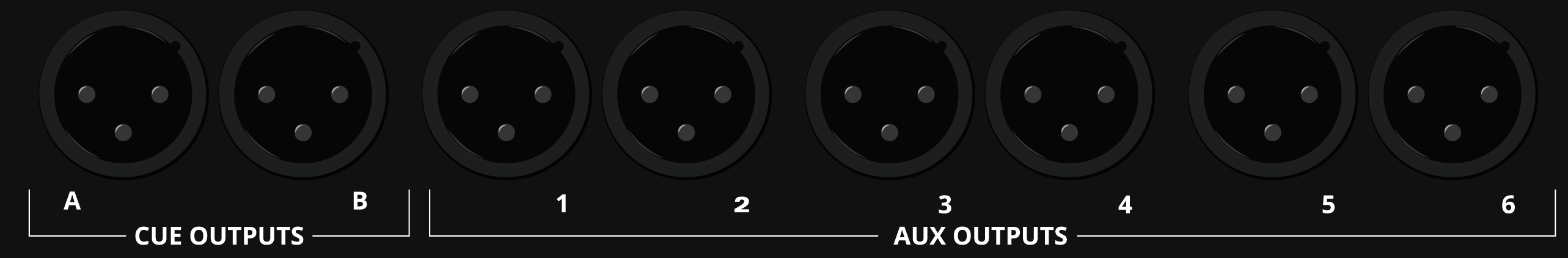

AUX 出力

Aux 1–6／Cue A/B はバランスラインレベル出力です。Cue A/B は主にフォールドバック用ですが、追加センドバスとしても使用できます。

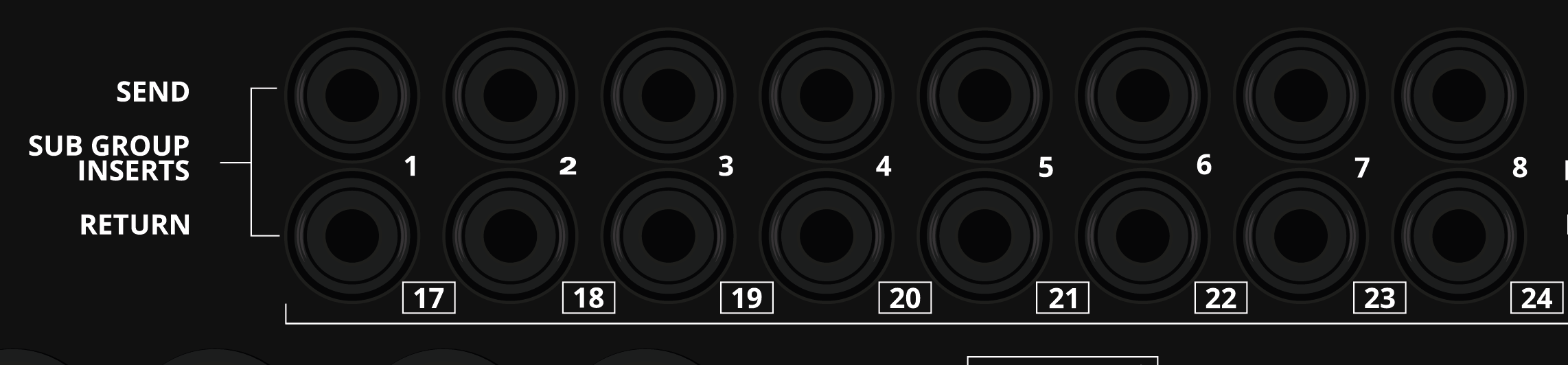

サブグループインサート／Line 入力 17–24

8つのサブグループそれぞれに Insert センド／Insert リターンがあります。Insert Sends は常時アクティブです。Insert Returns はミックスダウン中に Line 入力 17–24 としても使用できます。

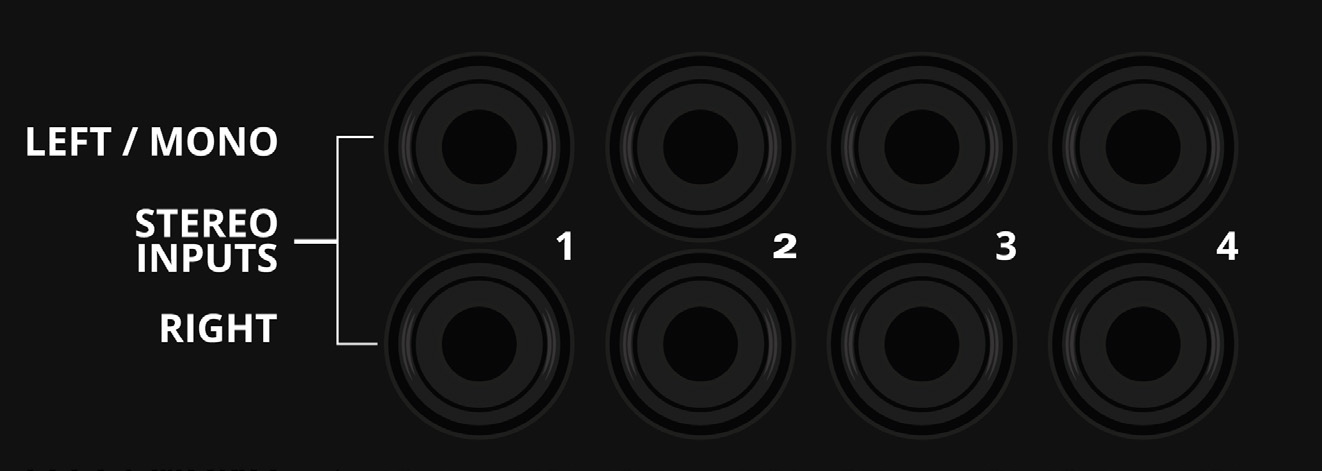

ステレオ入力コネクター

4つのステレオ入力は左／右 TRS コネクターを備えています。モノラルソースでは Left のみに接続すると左 入力が右 へノーマル接続されます。右にプラグを接続するとこのノーマル接続が解除されます。

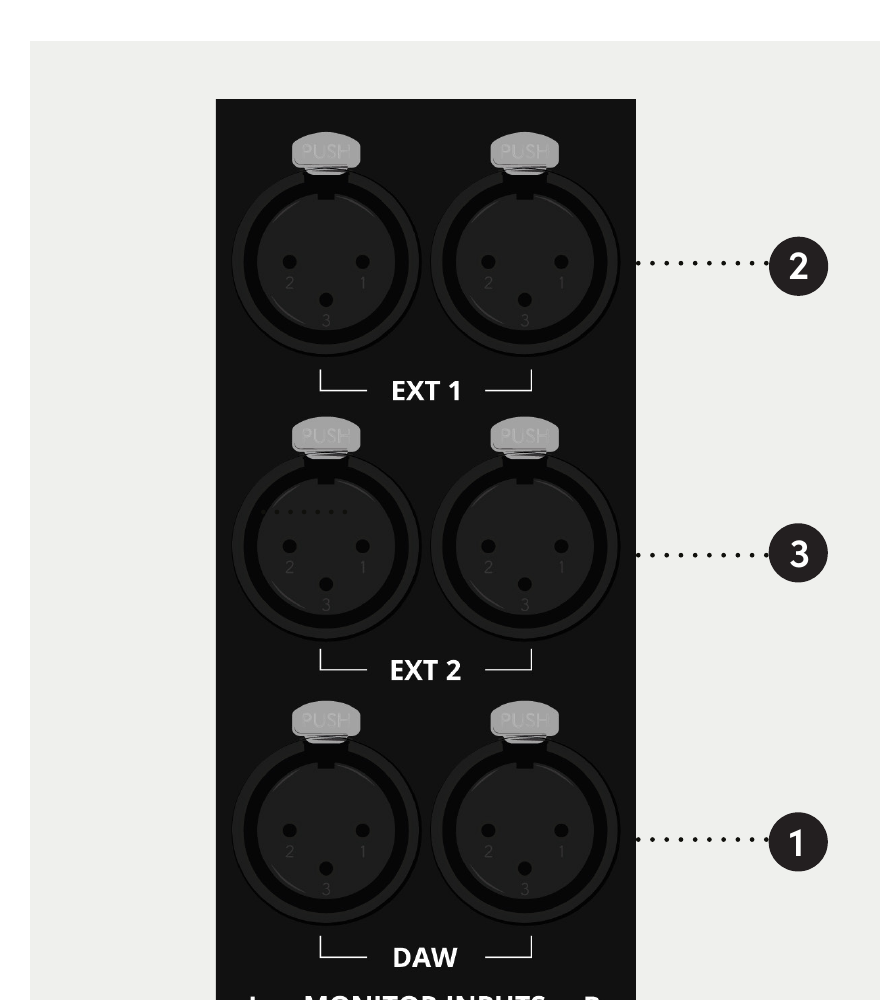

Monitor 入力

モニタリングシステムは3つのステレオ外部入力ペアを備えています。

• DAW
• EXT 1
• EXT 2

すべて Control Room モニタリングで使用できます。EXT 1／EXT 2 はスタジオ/Foldback ソース選択でも使用できます。

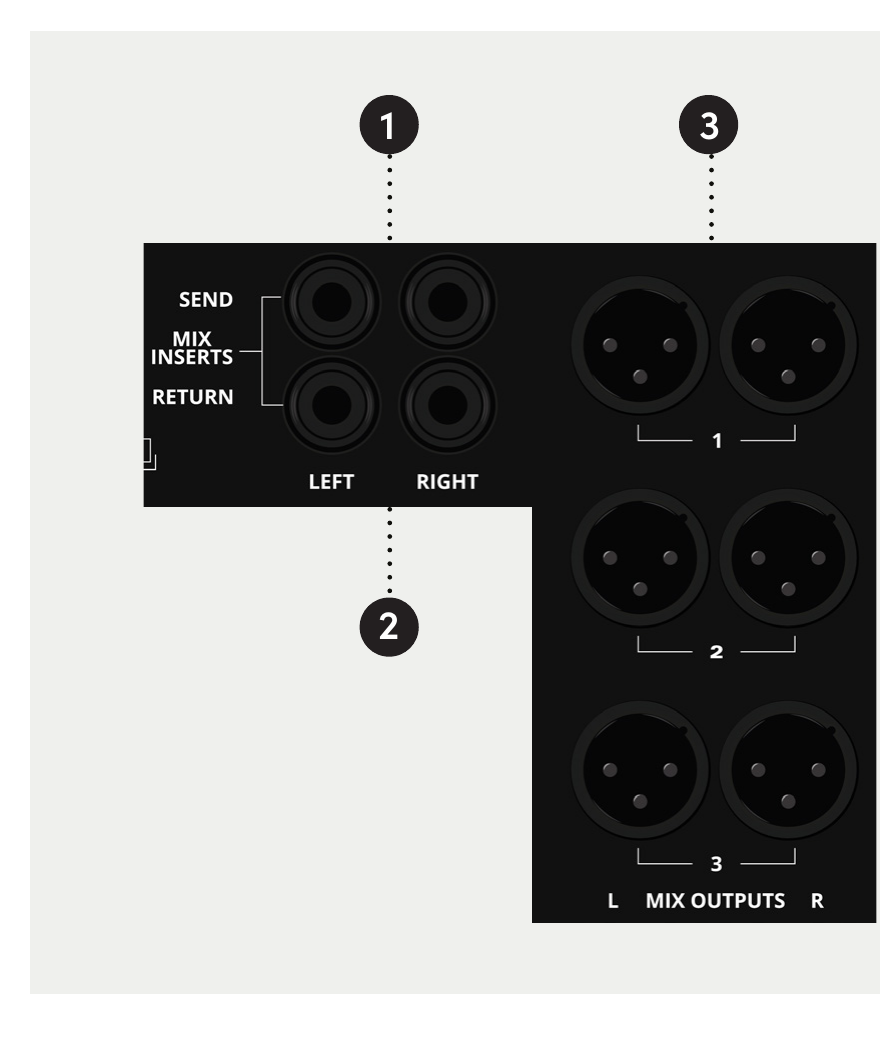

Mix 出力／インサート

3つの並列ステレオ Mix 出力セットがあります。ステレオ Mix Insert センド／リターン接続は Mix コンプレッサーより前に配置されています。

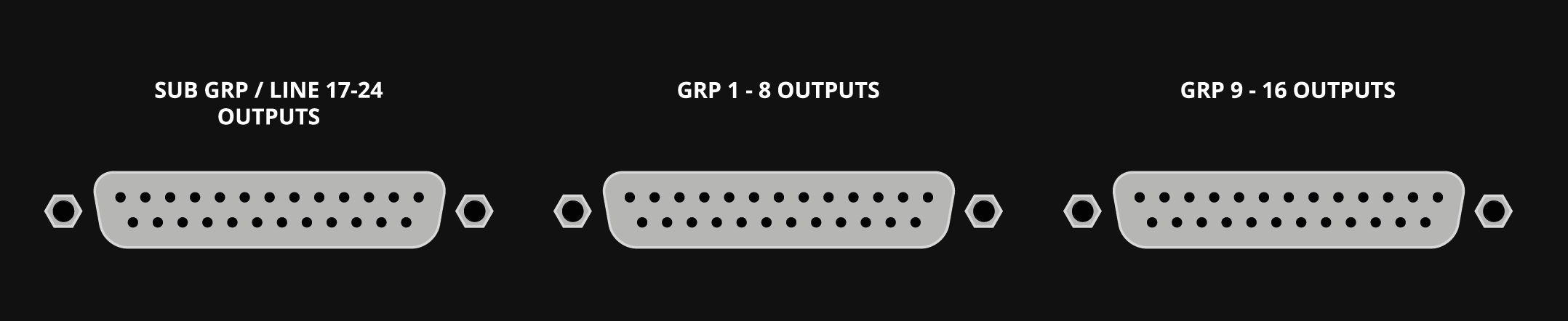

バス／サブグループ出力 DB25 コネクター

3つの Tascam-標準 DB25 コネクター:

1. サブグループ／Line 17–24 出力
2. バス出力 1–8
3. バス出力 9–16

Integration Port と Master メーター に進んでください。
