后面板连接

Control Room 输出​

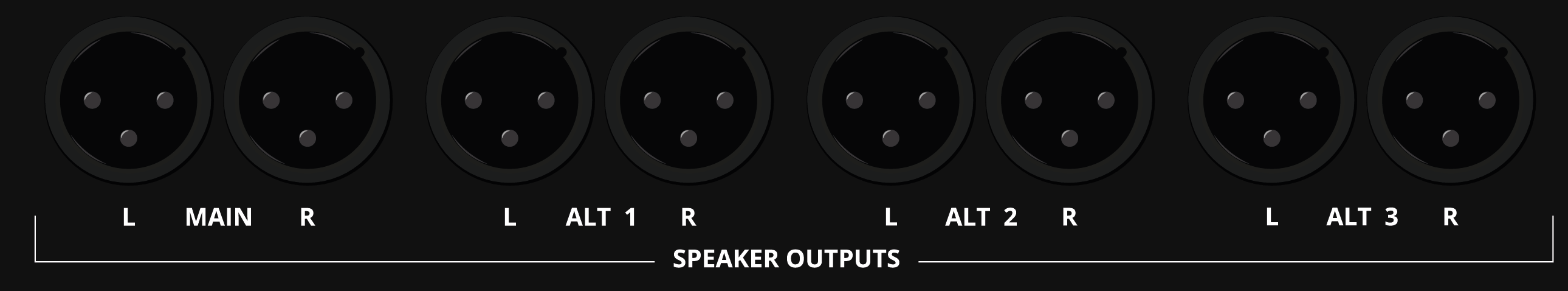

ASP4816-HE Main 和 Alternate Control Room 输出接口

调音台提供四组立体声线路电平 Control Room 输出：

  • Main
  • ALT 1
  • ALT 2
  • ALT 3

将这些输出连接至有源监听音箱或合适的监听功率放大器。

Studio 与 Foldback 输出​

ASP4816-HE Studio Loudspeaker 和 Foldback 输出接口

Studio 输出和 Foldback A/B 输出均为平衡立体声线路电平 XLR 连接。Foldback 输出与艺人耳机之间应使用合适的耳机放大器。

Aux 输出​

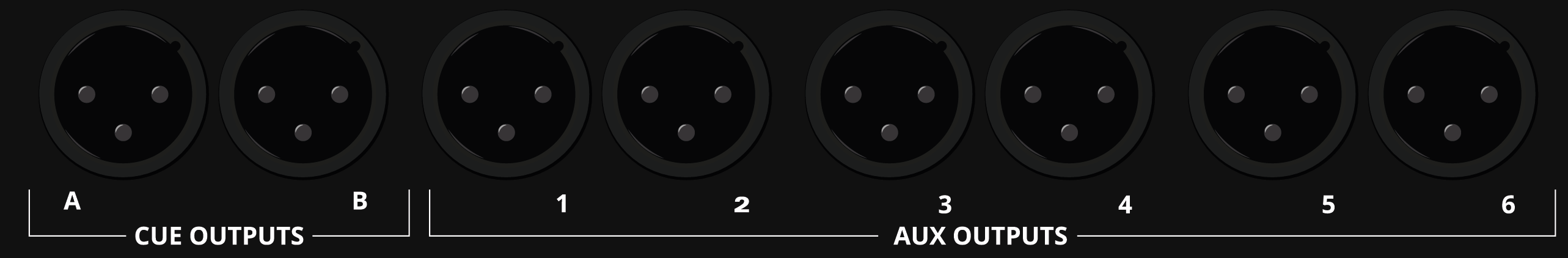

ASP4816-HE Aux 输出接口

Aux 1–6 和 Cue A/B 均为平衡线路电平输出。Cue A/B 主要用于 Foldback，也可作为额外 Send 总线。

Subgroup Insert 与 Line Inputs 17–24​

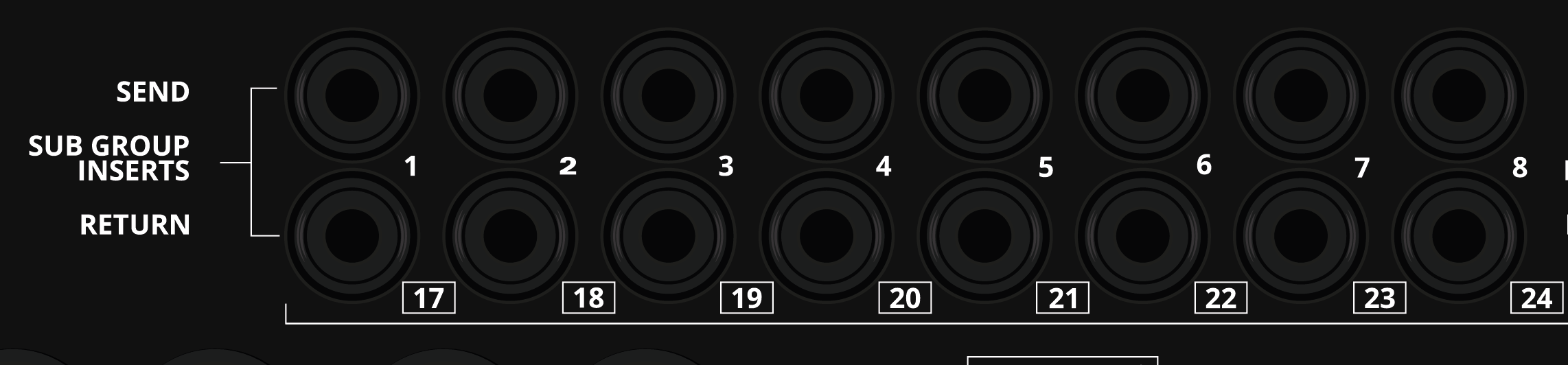

ASP4816-HE Subgroup Insert Send 和 Return 接口

八个 Subgroup 各自提供 Insert Send 和 Insert Return。Insert Send 始终有效。混音时，Insert Return 也可作为 Line Inputs 17–24。

Stereo Input 接口​

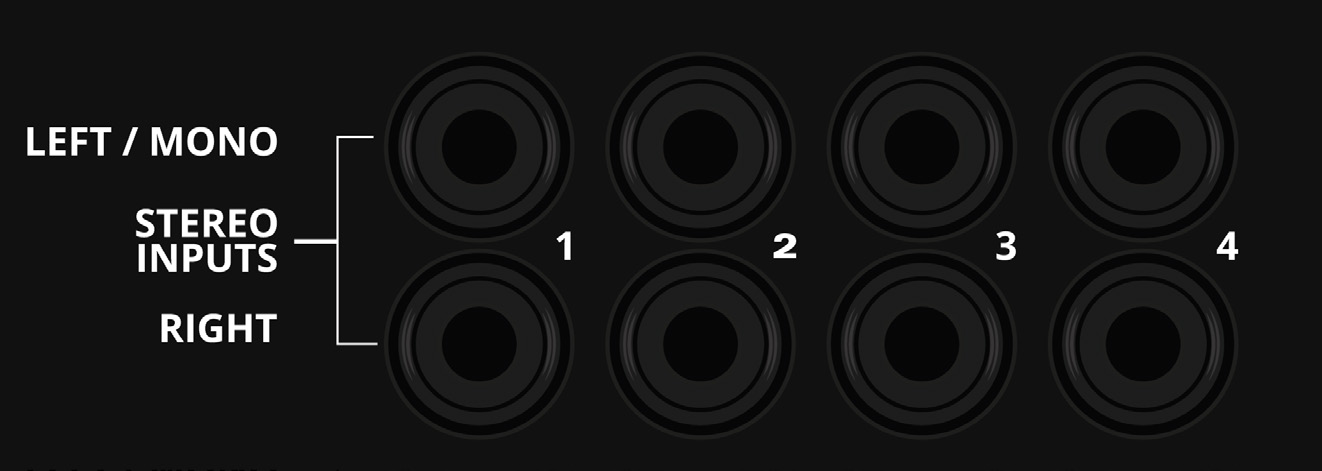

ASP4816-HE Stereo Input TRS 接口

四个 Stereo Input 各自提供左、右 TRS 接口。连接单声道信号源时，仅连接 Left；Left 输入会正规化到 Right。将插头接入 Right 后会断开该正规化连接。

Monitor 输入​

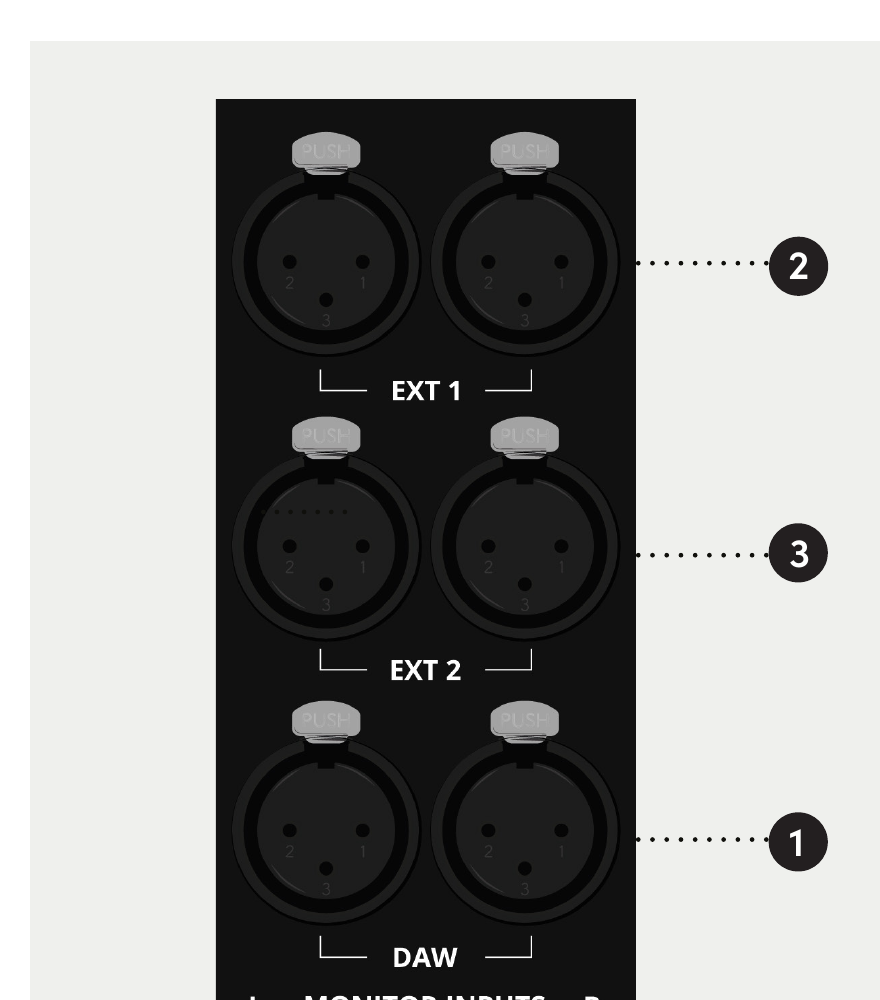

ASP4816-HE DAW、EXT 1 和 EXT 2 Monitor 输入接口

监听系统提供三组立体声外部输入：

  • DAW
  • EXT 1
  • EXT 2

三组输入均可用于 Control Room 监听。EXT 1 和 EXT 2 也可用于 Studio/Foldback 信号源选择。

Mix 输出与 Insert​

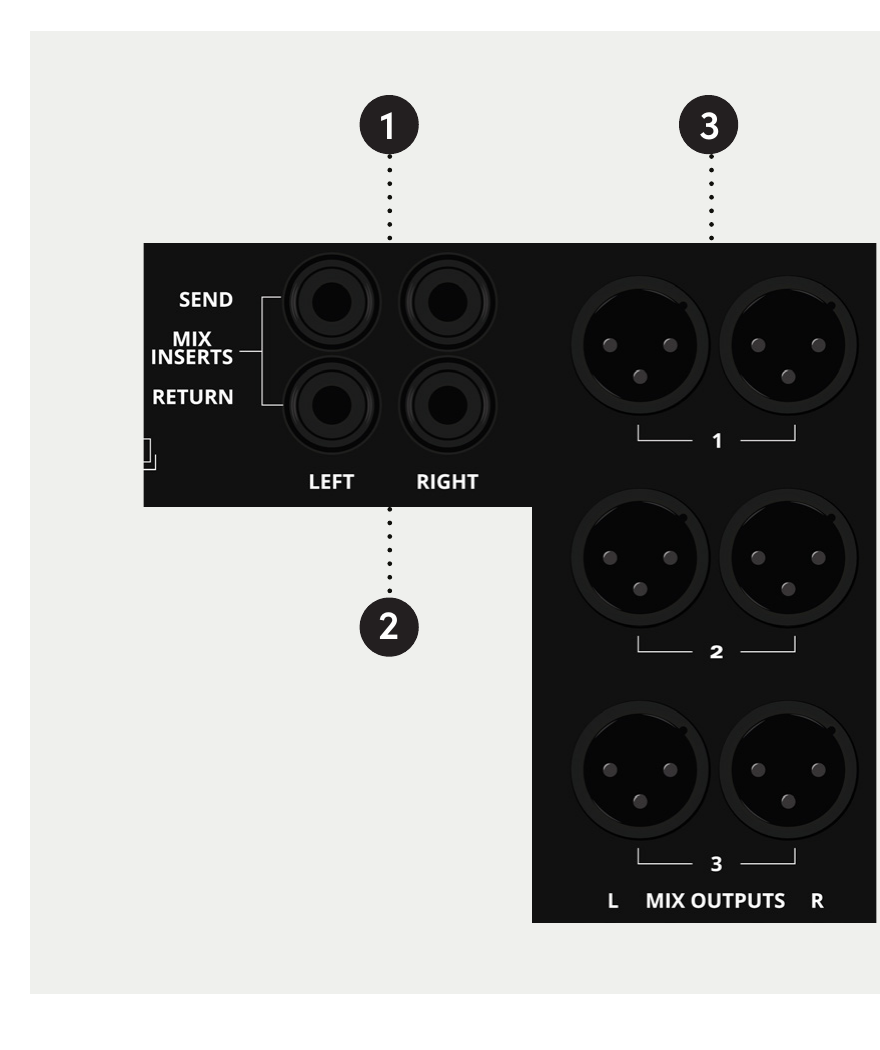

ASP4816-HE 立体声 Mix Insert 和三组立体声 Mix 输出接口

提供三组并行立体声 Mix 输出。Stereo Mix Insert Send 和 Return 位于 Mix Compressor 之前。

Bus 与 Subgroup 输出 DB25 接口​

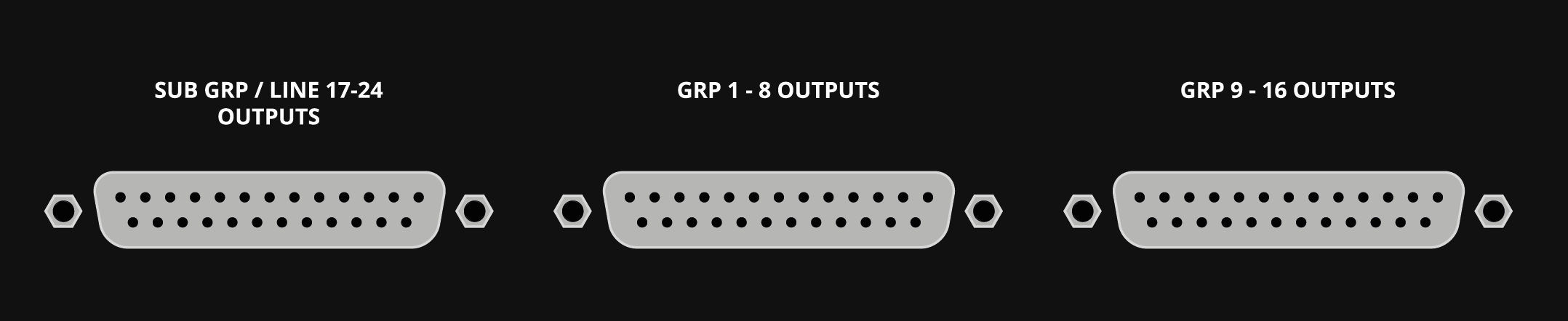

ASP4816-HE DB25 接口，用于 Subgroup/Line 17–24 输出和总线 1–16

三个 Tascam 标准 DB25 接口分别承载：

  1. Subgroup / Line 17–24 输出。
  2. Bus 输出 1–8。
  3. Bus 输出 9–16。

继续阅读Integration Port 与 Master 电平表。
