推子与通道接口

Short Fader 路径​

SF 区域通常承载 Mic/Line 输入；启用 FLIP 时则承载 DAW 输入。

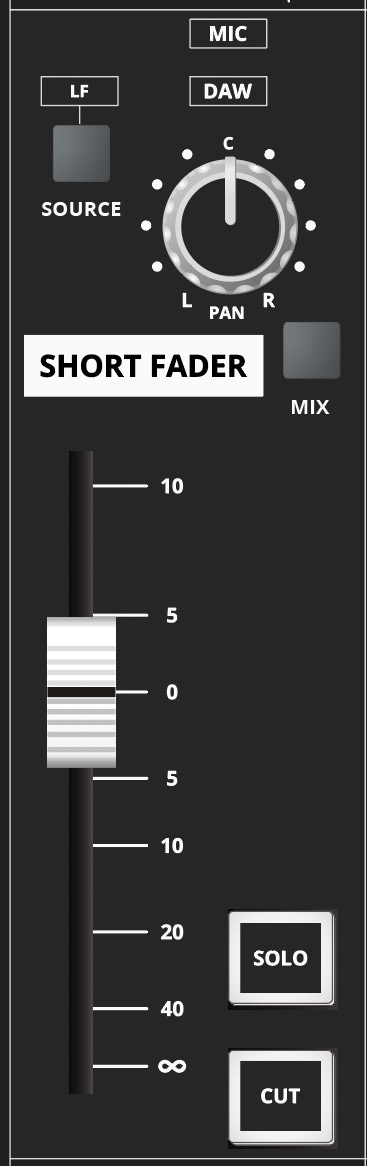

ASP4816-HE Short Fader 控制

SF 区域提供：

  • 带背光的 MIC/DAW 信号源指示。
  • SOURCE 选择，可将 LF 信号送入 SF 路径。
  • 用于奇数/偶数总线路由的 PAN。
  • 分配至立体声 Mix 总线的 MIX。
  • Short Fader，Unity 以上具有 10 dB 增益余量。
  • SOLO。
  • CUT。

送入 SF 的 LF 信号源通常取自 LF 推子之后。该信号源选择位于 EQ 分配点之前，因此移动至 SF 的 EQ 也可处理来自 LF 的信号。内部跳线可将 LF 信号源改为推子前；如需要此配置，请联系 Audient Support。

FLIP 与 LF Pan​

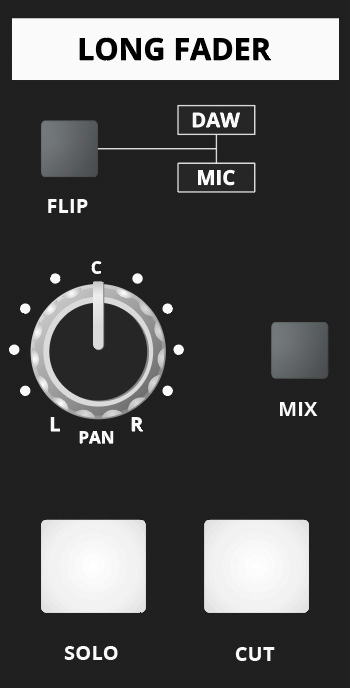

ASP4816-HE FLIP、Long Fader Pan、Mix、Solo 和 Cut 控制

FLIP 会在 SF 与 LF 路径之间交换 Mic/Line 和 DAW 输入。LF 区域还提供立体声 Mix 分配、Pan、Solo 和 Cut 控制。

Long Fader​

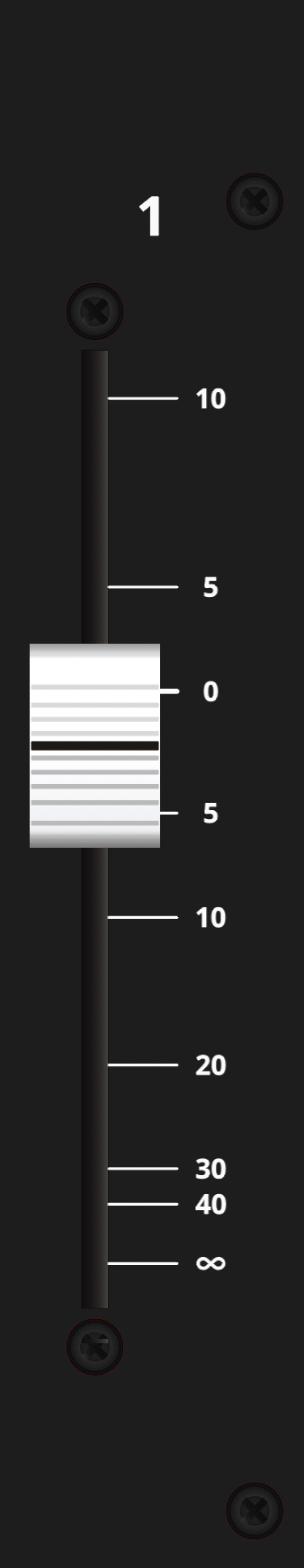

ASP4816-HE Long Fader 刻度

Long Fader 通常控制 DAW Return 监听和最终混音路径。设计工作点约为 0 dB，并可提供最高 +10 dB 增益。

建立增益结构时，从约 0 dB 开始，并正确设置信号源/输入电平，而不要依赖过大的推子增益。

通道后面板接口​

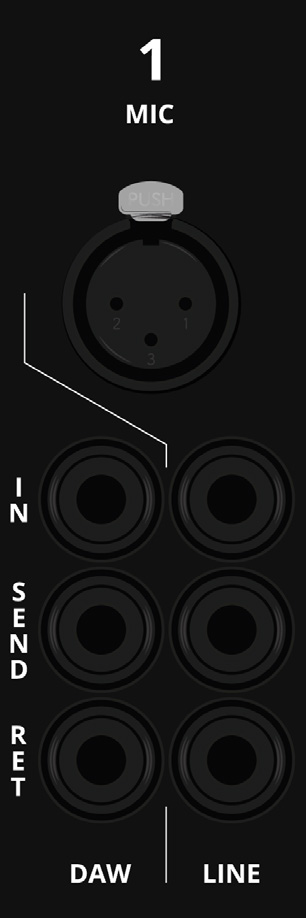

ASP4816-HE 每通道 Mic、Line、DAW 和 Insert 接口

每个通道提供：

  1. Microphone input — XLR。
  2. Line input — TRS。
  3. Mic/Line Insert Send — 始终有效，也可作为额外输出。
  4. Mic/Line Insert Return。
  5. DAW input — TRS 线路电平输入。
  6. DAW Insert Send — 始终有效，也可作为额外输出。
  7. DAW Insert Return。

Insert Send 始终承载各自的信号源，不会因 FLIP 而改变。

继续阅读Studio、Foldback 与监听。
