Stereo Input、Subgroup 与 Master

Stereo Input​

四个 Stereo Input 可返回效果或其他立体声线路电平信号，无需占用完整输入通道条。它们可路由到立体声 Mix、录音总线和 Foldback 系统，因此需要时，效果 Return 也可重新路由到录音系统。

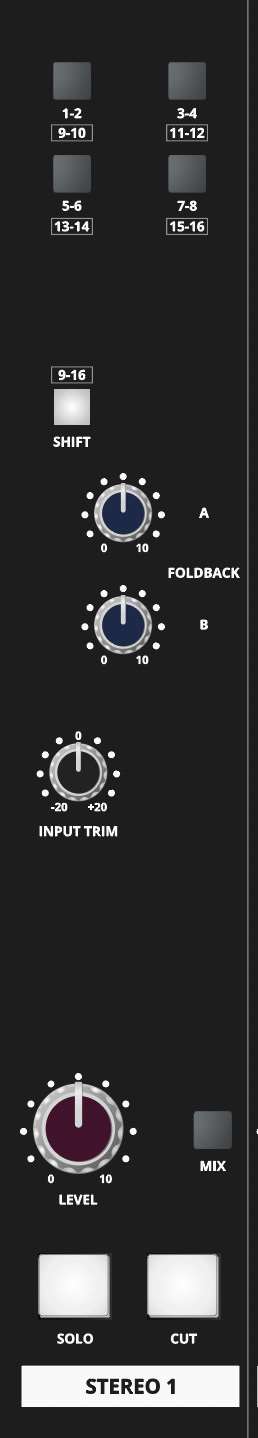

ASP4816-HE Stereo Input 控制

每个 Stereo Input 提供：

  • Bus 路由开关，使用 SHIFT 可访问总线 9–16。
  • Foldback A 和 Foldback B Send。
  • TRIM，调整范围 ±20 dB。
  • 旋转式电平推子。
  • MIX 分配。
  • SOLO。
  • CUT。

Subgroup 与 Line Inputs 17–24​

总线 1–8 还会馈送八个 Subgroup 路径。每个 Subgroup 提供 Pan、Mix 分配、Solo、Cut、Insert 和推子。

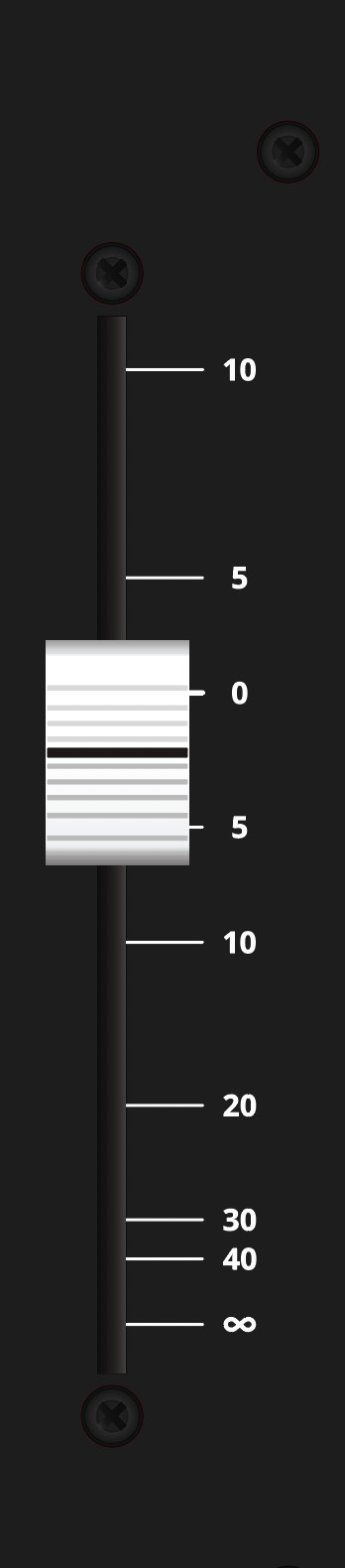

ASP4816-HE Subgroup 和 Line Input 17–24 控制

混音时，八个 Subgroup Insert Return 也可作为 Line Inputs 17–24。一个 Return 接口不能同时作为 Subgroup Insert Return 和额外 Line Input。

Subgroup 推子的正常位置为 0 dB，并可提供最高 +10 dB 增益。

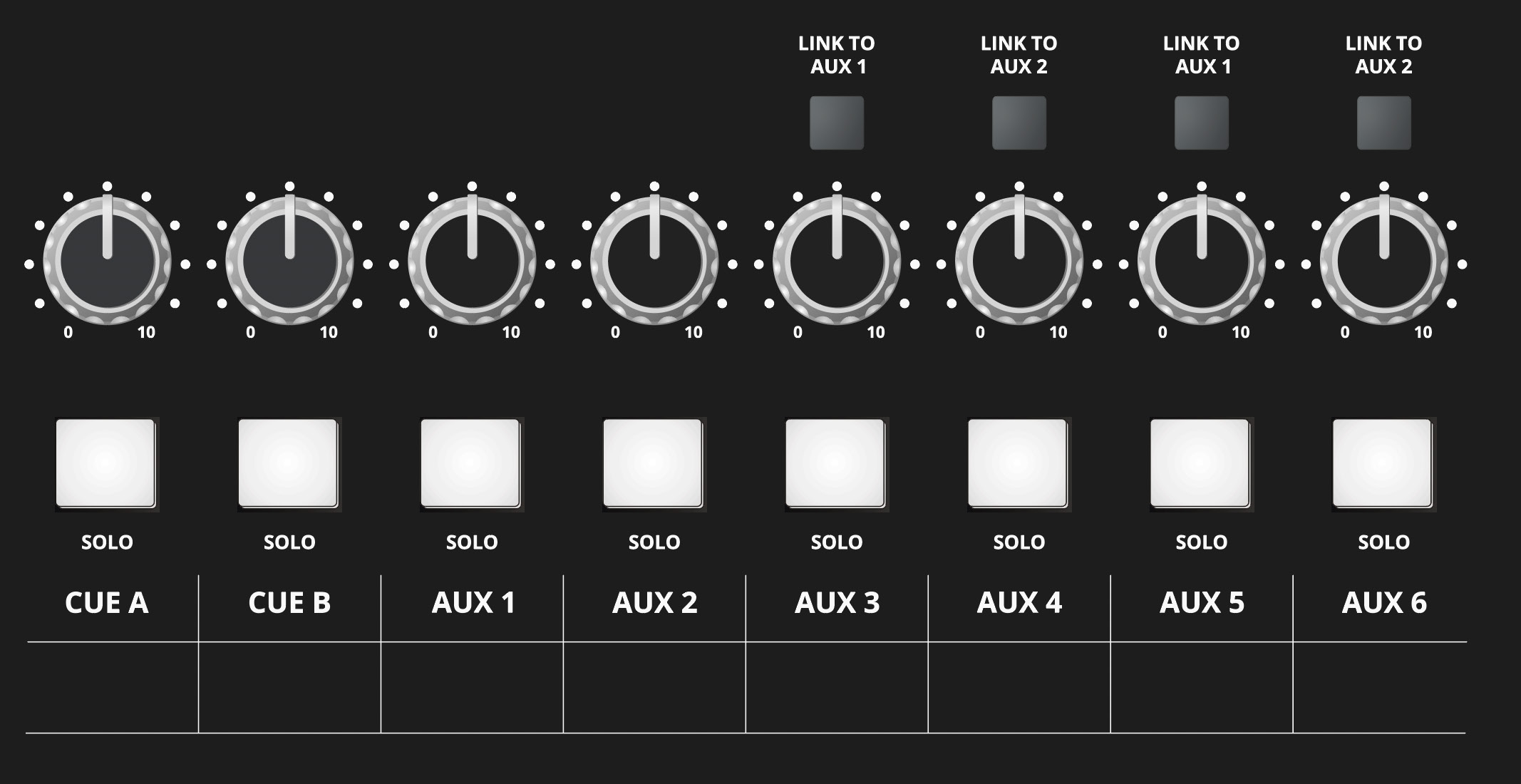

ASP4816-HE Aux Master 控制

每个 Aux 都有 Master 电平控制和 AFL Solo。Link 功能可合并所选 Aux 总线，使来自 LF 和 SF 的 Send 共同送至同一个效果目标。

支持的组合为：

  • Aux 3 和 Aux 5 可链接至 Aux 1。
  • Aux 4 和 Aux 6 可链接至 Aux 2。

链接后，Aux 1 或 Aux 2 分别作为对应的整体 Master 输出。

Bus Master Trim​

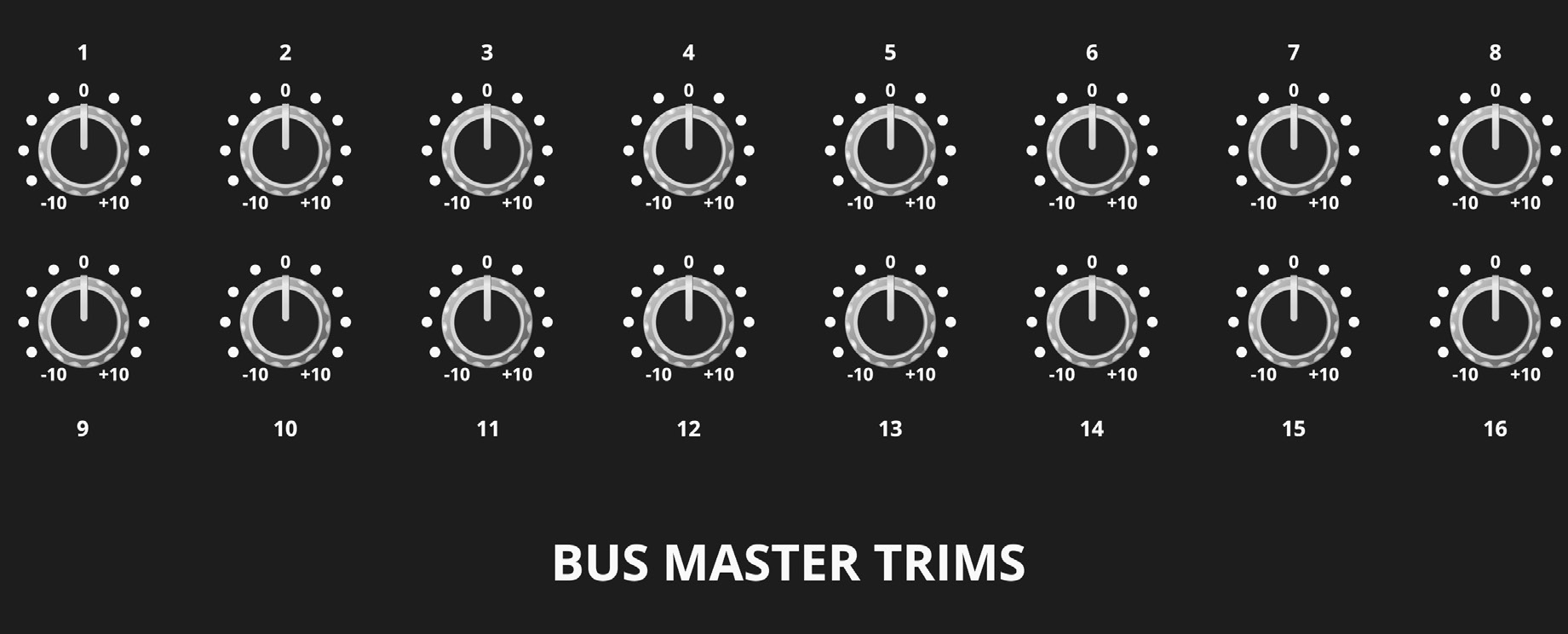

ASP4816-HE Bus Master Trim 控制

每个 Bus 输出都有最终 Master Trim，范围为 ±10 dB。

Master Fader​

ASP4816-HE 立体声 Master Fader

Master Fader 控制立体声 Mix 输出，并校准为行程顶部 0 dB。正常工作条件下应保持在或接近 0 dB。如果经常需要大量衰减，请降低馈送 Mix 总线的电平，以保持更合理的增益结构。

继续阅读后面板连接。
