Integration Port とマスターメーター

Integration Port

リアパネルの Integration Port は、外部モニターコントローラーを統合するためのオーディオ接続とコントロール接続を備えています。

DB25 は Tascam 標準のピン配列を使用します。チャンネルの割り当ては次のとおりです。

チャンネル	出力
1	Control Room Output Left
2	Control Room Output Right
3	Guide Track Output Left
4	Guide Track Output Right
5	Remote DIM DC
6	Remote SOLO DC
7	未使用
8	未使用

ステレオ Guide Track は Aux 5 + Aux 6 から送られます。

Remote DIM と Remote SOLO は、有効時に約 12 V DC を出力します。対応する外部モニターコントローラーの機能をトリガーするために使用できます。

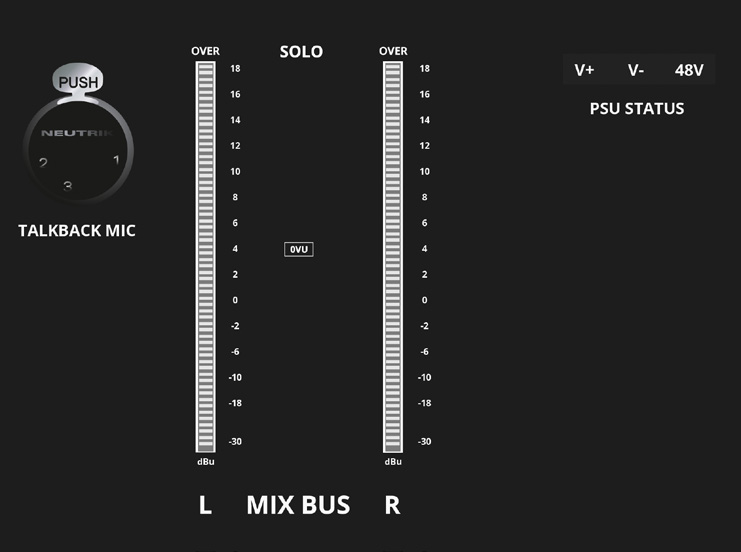

マスターメーター

マスターメーターポッドには次の機能があります。

• +18 V、-18 V、+48 V 電源レールのステータスインジケーター。
• 左／右のピーク読み取り式メイン出力メーター。
• OVER 表示。
• 0 VU リファレンス。
• トークバックマイク入力。
• Solo 表示。

0 VU = +4 dBu です。接続したコンバーターを +18 dBu = 0 dBFS に調整している場合、+18 dBu がそのコンバーターのデジタルフルスケールに相当します。コンソールの OVER 表示は +20 dBu で点灯します。

ヘッドホン出力

マスターメーターポッドのヘッドホン出力には ALT 3 が送られます。そのため、リスニングレベルは Main Monitor Volume と ALT 3 トリムの影響を受けます。

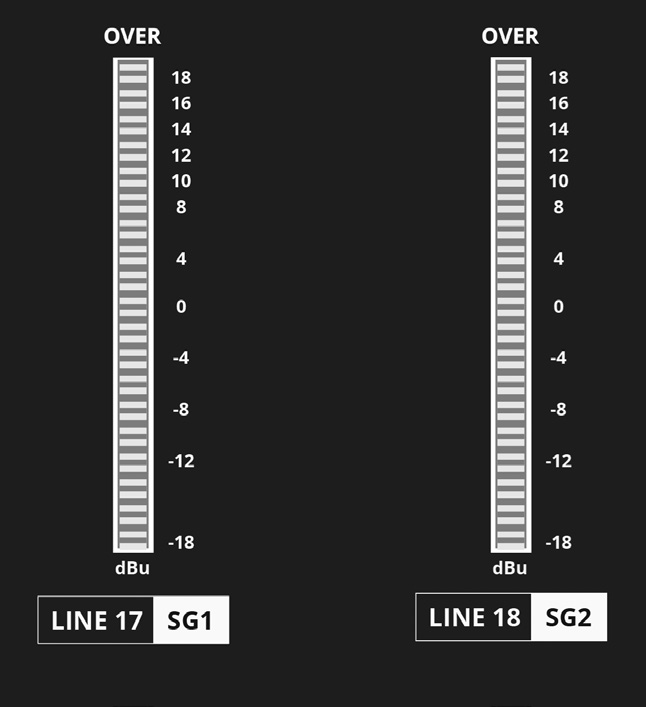

Subgroup / Line 17–24 メーター

8つの20セグメントメーターに、Subgroup / Line 17–24 セクションの信号が表示されます。ここでも +4 dBu の公称レベルと +18 dBu のコンバーター調整基準が適用されます。

トラッキング に進んでください。
