Oscillator、トークバック、Solo

Oscillator​

Built-in オシレーターは信号-ルーティング checks、スピーカー checks、システムアラインメントに使用できます。

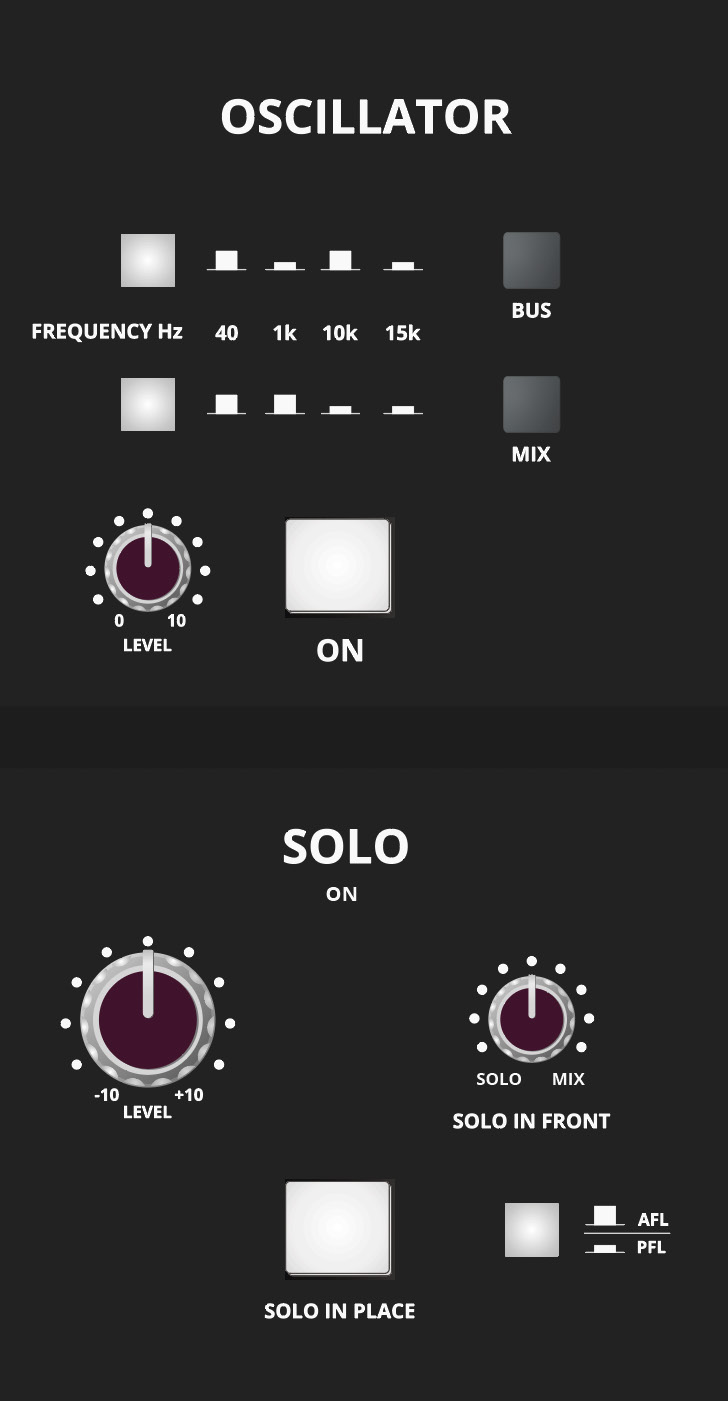

ASP4816-HE oscillator and master solo controls

利用できる frequencies:

  • 40 Hz
  • 1 kHz
  • 10 kHz
  • 15 kHz

Oscillator は バス 1–16 または ステレオ Mix バス へ直接ルーティングできます。出力レベルは調整可能です。

注意

通常操作で不要な場合はオシレーターを OFF にしてください。

同じマスターセクションに PFL/AFL 選択、Solo-in-Front、SIP があります。Detailed solo 動作／SIP 録音警告は メータリングと Solo を参照してください。

トークバック​

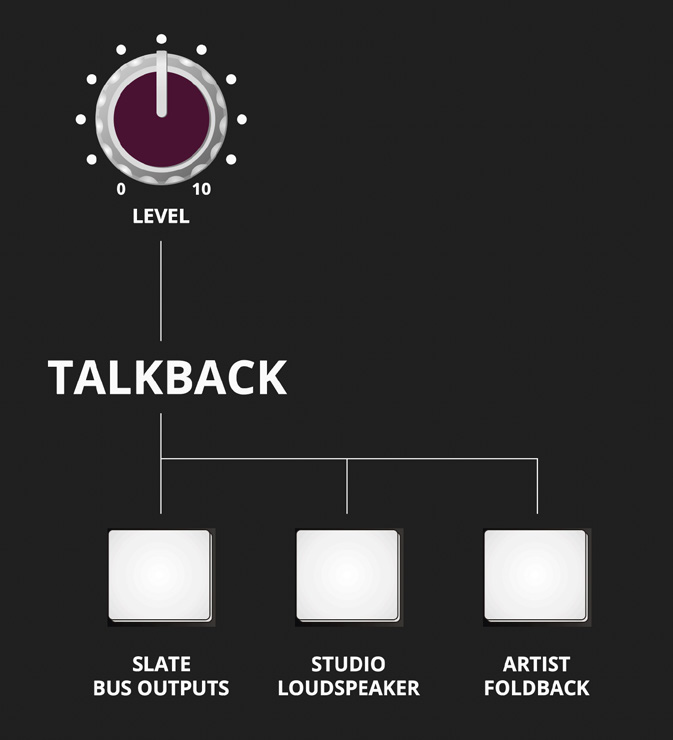

ASP4816-HE talkback controls

トークバックマイク入力は 48 V ファンタム電源が初期設定で有効になっており、コンデンサートークバックマイクを使用できます。内部リンクでファンタム電源を無効にできます。詳細は Audient Support へお問い合わせください。

トークバック送信先:

  • SLATE BUS OUTPUTS — 録音済みトラック識別などのためトークバックをバス出力へ送る
  • STUDIO LOUDSPEAKERS — トークバックをスタジオスピーカー 出力へ送る
  • ARTIST FOLDBACK — トークバックを2つのフォールドバック出力へ送る

トークバック送信先を有効にするとコントロールルームモニターが DIM され、フィードバックを抑え明瞭度を向上します。この dimming は通常のコンソール出力信号を変更しません。

リモートトークバック切替​

Foldback／スタジオ Loudspeaker トークバック機能はリアパネルフットスイッチ接続からリモート切替できます。Tip から Ground を短絡するラッチ式フットスイッチ を使用してください。

コンプレッサーと Heritage Mix Processing に進んでください。
