Input Pod

Input Pod は、チャンネルの Mic/Line 信号と DAW 信号の入力部です。

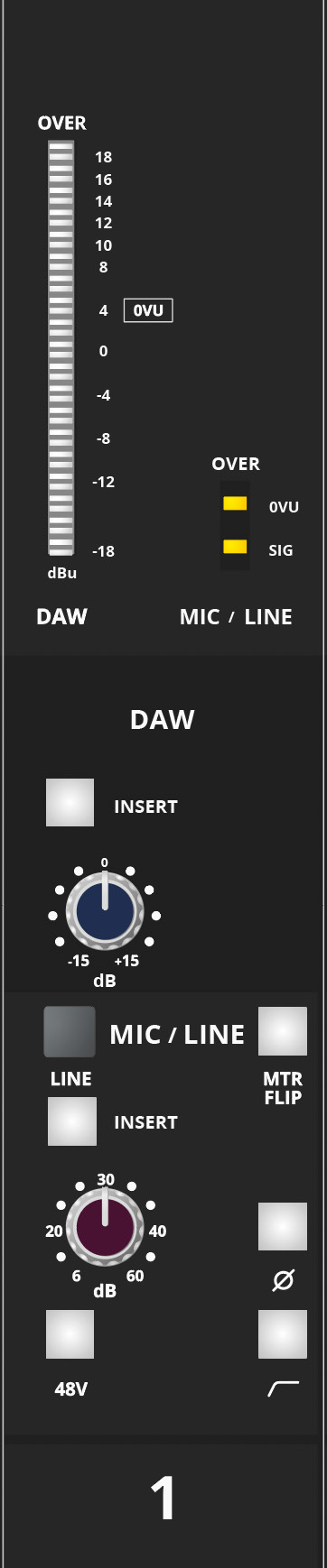

ASP4816-HE Input Pod のコントロールとチャンネルメーター

入力と通常の信号経路​

各チャンネルには次の入力があります。

  • マイク入力
  • マイク入力の代わりに選択する Line 入力
  • DAW 入力

初期状態では Mic/Line ソースが SF 信号経路へ、DAW 入力が LF 信号経路へ送られます。FLIP を使用すると、この2つの割り当てが反転します。

入力コントロール​

  1. 20セグメントメーター — 通常は DAW 入力を表示します。
  2. 3セグメントメーター — 通常は Mic/Line 入力を表示します。
  3. DAW INSERT IN — DAW インサートリターンを信号経路に挿入します。
  4. DAW TRIM — ±15 dB の調整範囲があります。
  5. MIC/LINE — 押すと Mic の代わりに Line 入力を選択します。
  6. MTR — DAW と Mic/Line のメーター割り当てを入れ替えます。
  7. Mic/Line INSERT IN — Mic/Line インサートリターンを信号経路に挿入します。
  8. Mic/Line GAIN。
  9. Ø polarity reverse。
  10. 48V phantom power。
  11. High-pass filter。

ゲイン範囲​

  • Mic 入力ゲイン: +6 dB～+60 dB
  • Line 入力ゲイン: -14 dB～+40 dB
  • DAW 入力トリム: ±15 dB
注意

ファンタム電源をオン／オフする前に、スピーカー／ヘッドホンのモニタリングレベルを下げるかミュートしてください。48 V の切り替えにより大きな過渡音が発生する場合があります。

ハイパスフィルターは、ランブルなど不要な低周波成分を低減するために使用します。極性スイッチは、複数マイクや複数ソースの位相を合わせる必要がある場合に信号の極性を反転します。

ルーティング、AUX、EQ に進んでください。
