Input Pod

Der Input Pod ist der Einstiegspunkt für die Mic/Line- und DAW-Signale des Kanals.

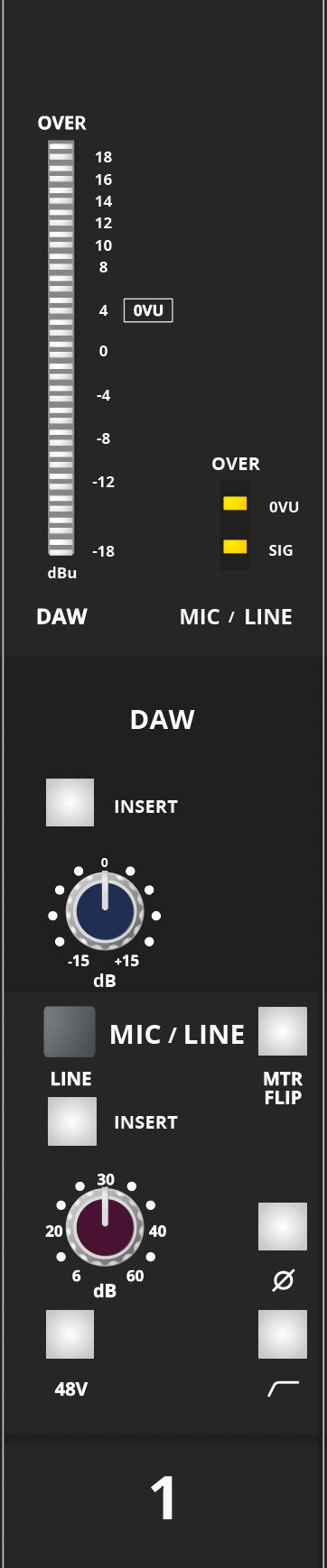

ASP4816-HE Bedienelemente des Input Pods und Kanalmeter

Eingänge und normale Signalwege​

Der Kanal bietet:

  • Mikrofoneingang
  • Line-Eingang, der anstelle des Mikrofoneingangs ausgewählt wird
  • DAW-Eingang

Standardmäßig speist die Mic/Line-Quelle den SF-Pfad und der DAW-Eingang den LF-Pfad. FLIP vertauscht die beiden Zuordnungen.

Eingangsbedienelemente​

  1. 20-Segment-Meter — zeigt normalerweise den DAW-Eingang an.
  2. 3-Segment-Meter — zeigt normalerweise den Mic/Line-Eingang an.
  3. DAW INSERT IN — schaltet den DAW-Insert-Return in den Signalweg.
  4. DAW TRIM — ±15 dB Regelbereich.
  5. MIC/LINE — drücken, um anstelle von Mic den Line-Eingang auszuwählen.
  6. MTR — vertauscht die Meter-Zuordnung von DAW und Mic/Line.
  7. Mic/Line INSERT IN — schaltet den Mic/Line-Insert-Return in den Signalweg.
  8. Mic/Line GAIN.
  9. Ø Polarity Reverse.
  10. 48V Phantomspeisung.
  11. High-Pass Filter.

Gain-Bereiche​

  • Mic-Eingangs-Gain: +6 dB bis +60 dB
  • Line-Eingangs-Gain: -14 dB bis +40 dB
  • DAW-Eingangs-Trim: ±15 dB
vorsicht

Reduzieren oder muten Sie Lautsprecher- und Kopfhörer-Monitoring, bevor Sie die Phantomspeisung ein- oder ausschalten. Beim Schalten von 48 V kann ein lauter Transient entstehen.

Mit dem Hochpassfilter können unerwünschte tieffrequente Anteile wie Rumpeln reduziert werden. Der Polarity-Schalter kehrt bei Bedarf die Signalpolarität um, beispielsweise zur Ausrichtung mehrerer Mikrofone oder Signalquellen.

Weiter zu Routing, Auxiliaries und EQ.
