इनपुट Pod

इनपुट pod चैनल के Mic/Line और DAW सिग्नल्स का entry point है।

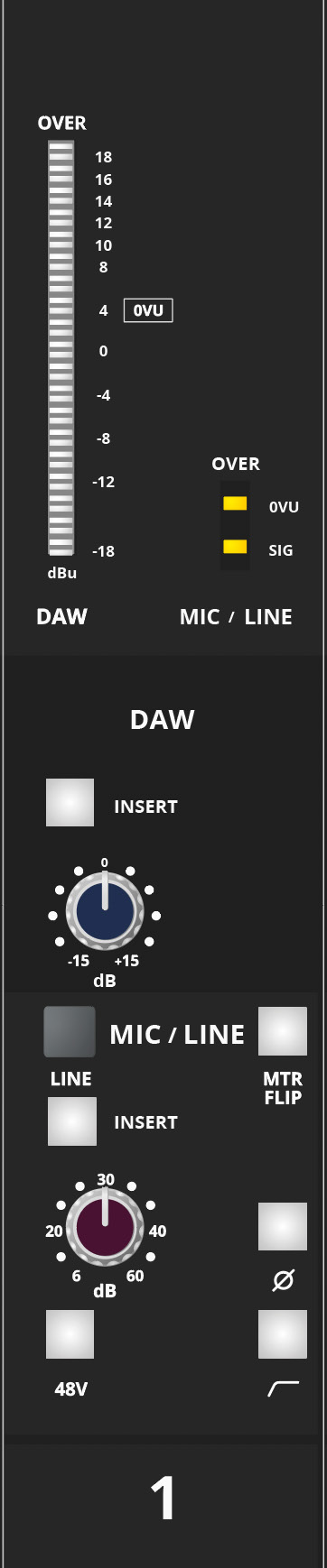

ASP4816-HE इनपुट pod कंट्रोल्स and चैनल मीटर्स

इनपुट्स और normal signal paths​

चैनल देता है:

  • माइक्रोफ़ोन इनपुट
  • लाइन इनपुट, माइक्रोफ़ोन इनपुट की जगह चुना हुआ
  • DAW इनपुट

डिफ़ॉल्ट रूप से Mic/Line सोर्स SF पाथ को और DAW इनपुट LF पाथ को फ़ीड करता है। FLIP दोनों assignments reverse करता है।

इनपुट कंट्रोल्स​

  1. 20-segment meter — सामान्यतः DAW इनपुट दिखाता है।
  2. 3-segment meter — सामान्यतः Mic/Line इनपुट दिखाता है।
  3. DAW INSERT IN — DAW इन्सर्ट रिटर्न को circuit में स्विच करता है।
  4. DAW TRIM — ±15 dB adjustment।
  5. MIC/LINE — Mic के बजाय लाइन इनपुट सिलेक्ट करने के लिए दबाएँ।
  6. MTR — DAW और Mic/Line मीटर assignments स्वैप करता है।
  7. Mic/Line INSERT IN — Mic/Line इन्सर्ट रिटर्न को circuit में स्विच करता है।
  8. Mic/Line GAIN।
  9. Ø polarity reverse।
  10. 48V phantom power।
  11. High-pass filter।

गेन ranges​

  • Mic इनपुट गेन: +6 dB to +60 dB
  • लाइन इनपुट गेन: -14 dB to +40 dB
  • DAW इनपुट trim: ±15 dB
caution

Phantom पावर ऑन या ऑफ करने से पहले loudspeaker और हेडफ़ोन मॉनिटरिंग को turn down या mute करें। 48 V स्विच करने से loud transient पैदा हो सकता है।

High-pass filter का उपयोग rumble जैसे unwanted low-frequency content को कम करने के लिए किया जा सकता है। Polarity स्विच मल्टी-माइक्रोफ़ोन या सोर्स alignment के लिए जहाँ आवश्यक हो सिग्नल polarity reverse करता है।

आगे Routing, Auxiliaries और EQ पर जाएँ।
