Compressor और Heritage Mix प्रोसेसिंग

स्टीरियो mix-bus compressor​

Compressor मेन स्टीरियो पाथ में Mix Insert के बाद और Master Fader से पहले स्थित है।

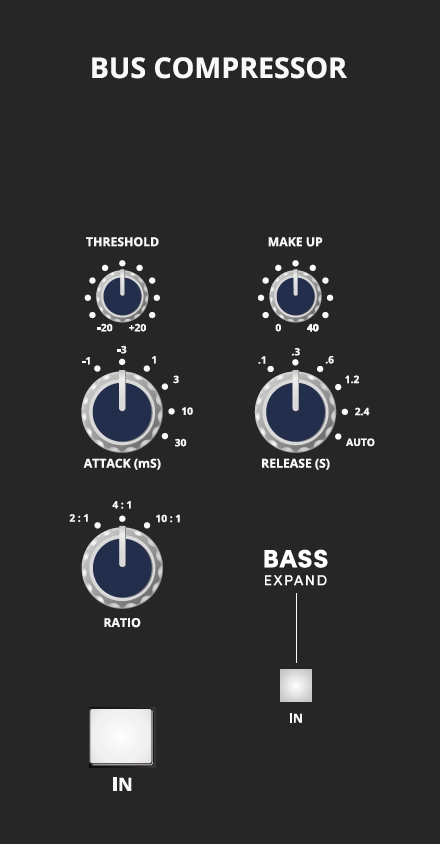

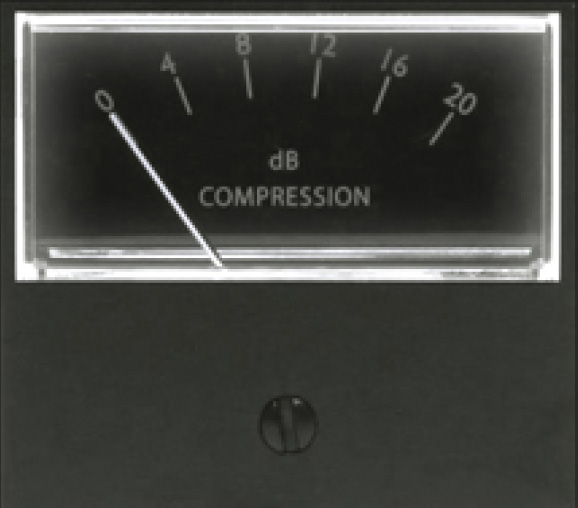

ASP4816-HE stereo mix-bus compressor कंट्रोल्स ASP4816-HE एनालॉग गेन-reduction मीटर

Compressor ये कंट्रोल्स देता है:

  • Threshold: -20 dBu से +20 dBu।
  • Attack: 0.1 ms से 30 ms तक छह स्टेप्स।
  • Ratio: 2:1, 4:1 या 10:1।
  • Makeup gain: 40 dB तक।
  • Release: 0.1 s से 2.4 s तक पाँच स्टेप्स, साथ में Auto।
  • IN: compressor को circuit में स्विच करता है।
  • BASS EXPAND: sidechain में 350 Hz high-pass filter insert करता है, जिससे low-frequency energy द्वारा compression trigger होने की मात्रा कम होती है।

एनालॉग गेन रिडक्शन मीटर लागू किए जा रहे गेन reduction की मात्रा दिखाता है।

General मिक्स-बस यूज़ के लिए थोड़ी गेन reduction पर्याप्त हो सकती है। Higher ratio के साथ higher threshold का उपयोग peak सिग्नल्स कंट्रोल करने के लिए भी किया जा सकता है, ताकि compressor मुख्य रूप से threshold exceed होने पर ही काम करे।

Heritage mix-bus प्रोसेसिंग​

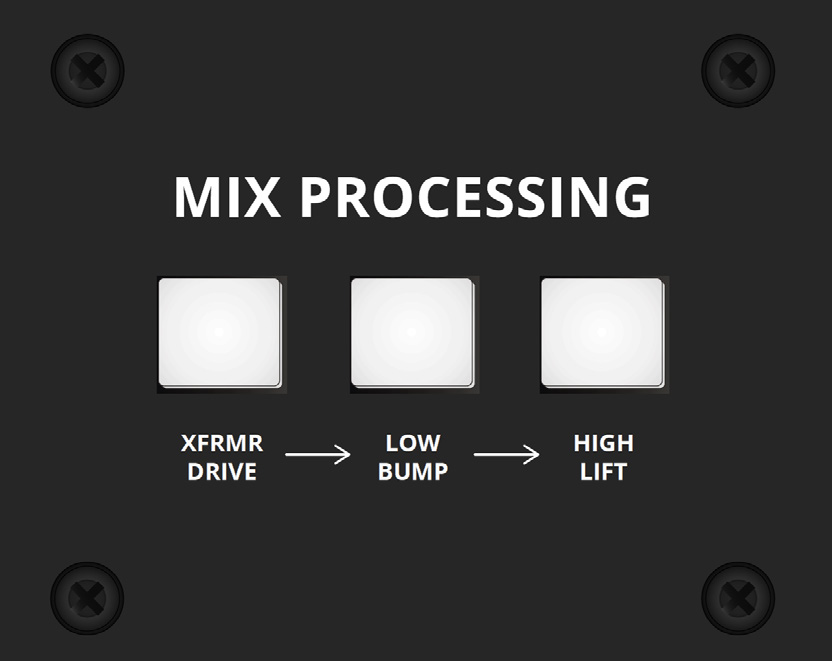

ASP4816-HE XFRMR Drive, Low Bump and High Lift कंट्रोल्स

XFRMR Drive​

XFRMR DRIVE सिग्नल पाथ में दो Carnhill आउटपुट transformers जोड़ता है। एक उपयोगी workflow है कि मिक्स के दौरान XFRMR Drive engage करें और फिर transformer stage सक्रिय रहते हुए मिक्स बैलेंस करें।

Low Bump​

LOW BUMP लगभग 60 Hz पर centred broad low-frequency lift apply करता है।

High Lift​

HIGH LIFT लगभग 20 kHz पर broad high-frequency lift apply करता है।

note

Low Bump और High Lift transformer प्रोसेसिंग circuit का हिस्सा हैं और मिक्स को केवल तब प्रभावित करते हैं जब XFRMR Drive engaged हो।

John Hardy 990C+ mix-bus op-amps​

मिक्स-बस summing circuit discrete John Hardy 990C+ op-amps की पेयर का उपयोग करता है। मैनुअल discrete summing stage को बहुत low noise floor और fast transient response देने वाला बताता है।

Main Mix signal order​

कंसोल block diagram मेन मिक्स सिग्नल flow को इस प्रकार कन्फ़र्म करता है:

Mix buses → SIP relay → Heritage bus processing → Mix inserts → compressor → Master Fader → Mix outputs।

आगे Stereo Inputs, Subgroups और Masters पर जाएँ।
