कंसोल की संरचना

कंसोल layout​

नीचे दिया गया लेआउट मुख्य कंट्रोल सरफेस सेक्शन्स और रियर-पैनल कनेक्शन ग्रुप्स को identify करता है।

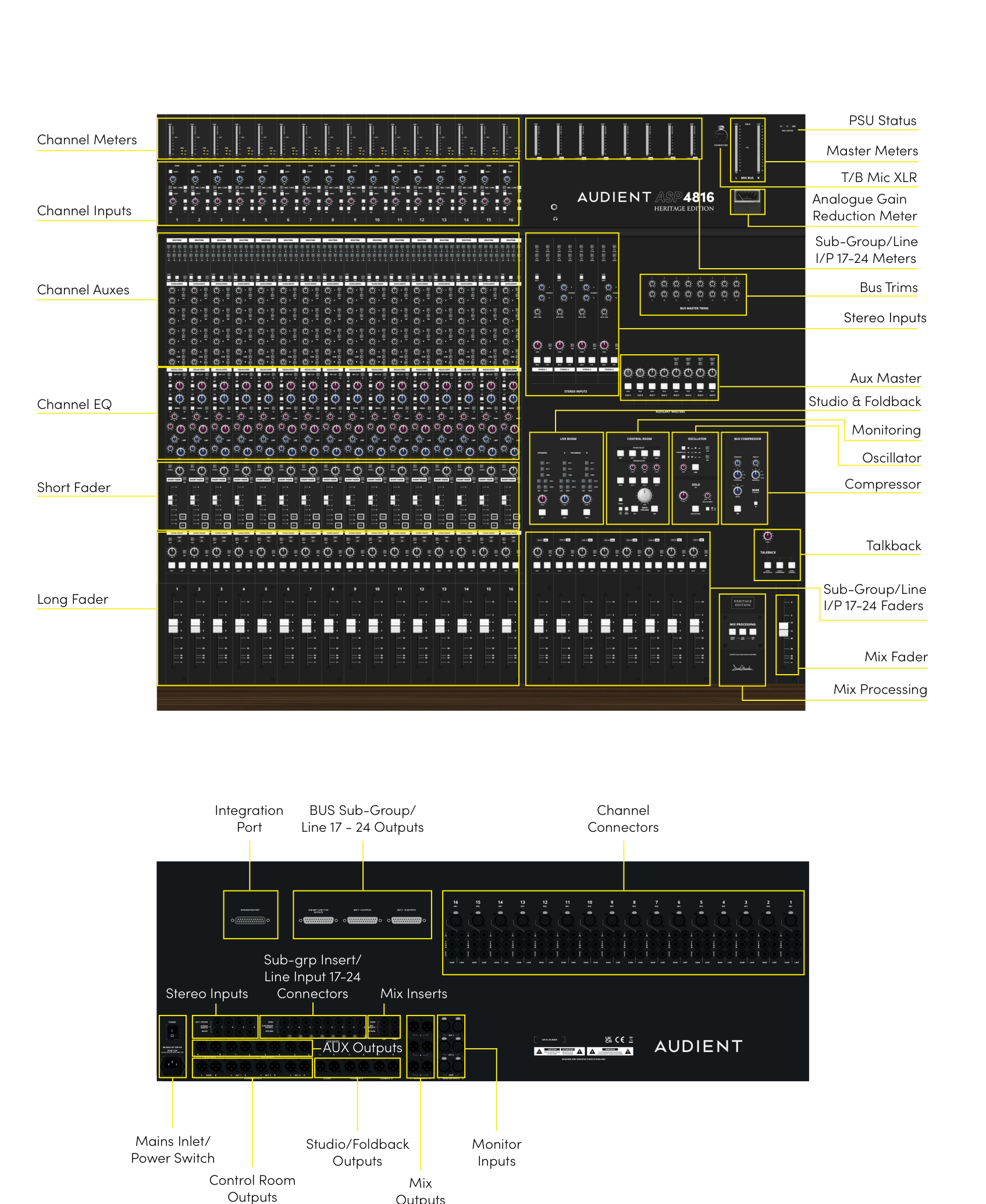

ASP4816-HE कंसोल लेआउट, जिसमें चैनल, master, मॉनिटरिंग, processing and रियर-पैनल connection sections

इन-लाइन architecture​

प्रत्येक ASP4816-HE इनपुट strip में एक ही फिजिकल चैनल strip के भीतर दो इंडिपेंडेंट सिग्नल पाथ्स होते हैं:

  • SF (Short Fader) — सामान्यतः Mic/Line रिकॉर्डिंग पाथ।
  • LF (Long Fader) — सामान्यतः DAW रिटर्न और मॉनिटरिंग/मिक्स पाथ।

FLIP disengaged होने पर:

  • Mic/Line → SF
  • DAW → LF

FLIP engaged होने पर:

  • Mic/Line → LF
  • DAW → SF

Backlit MIC/DAW legends प्रत्येक पाथ को currently असाइन्ड इनपुट दिखाते हैं।

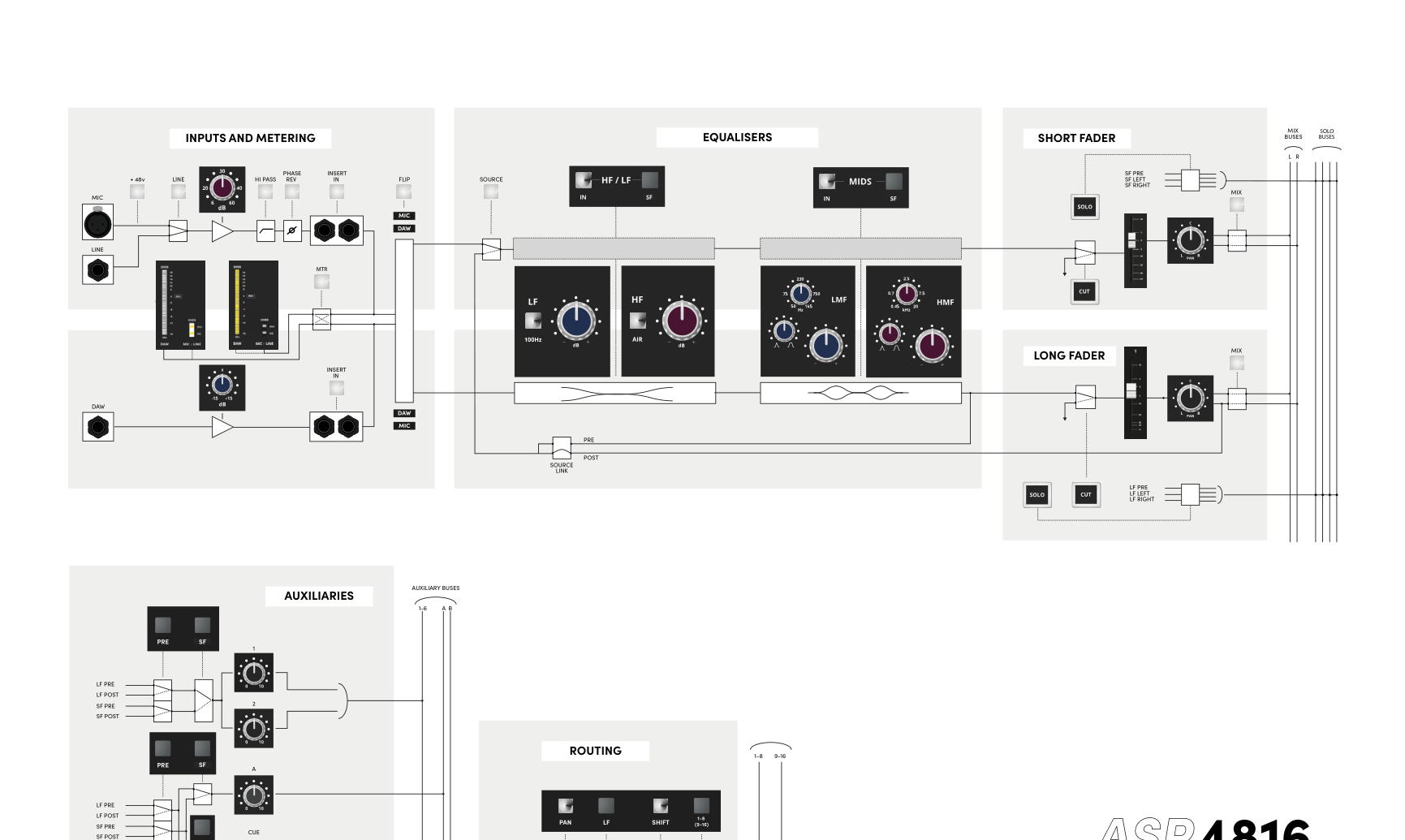

ASP4816-HE इनपुट चैनल सिग्नल-flow overview showing Mic/Line, DAW, EQ, auxiliaries, SF, LF and रूटिंग

Paths के बीच EQ share करना​

HF/LF EQ सेक्शन और MID EQ सेक्शन दोनों में SF स्विच होता है।

  • SF स्विच disengaged होने पर वह EQ सेक्शन LF पाथ में रहता है।
  • SF स्विच engaged होने पर वह EQ सेक्शन SF पाथ में मूव हो जाता है।

इसलिए दोनों EQ सेक्शन्स LF में हो सकते हैं, दोनों SF में हो सकते हैं, या पाथ्स के बीच split हो सकते हैं।

जब EQ को SF रिकॉर्डिंग पाथ में मूव किया जाता है, तो उसका effect रिकॉर्ड किया जा सकता है। जब EQ LF मॉनिटरिंग पाथ में रहता है, तो वह उस पाथ से सुनाई देने वाले सिग्नल को प्रभावित करता है, Mic/Line रिकॉर्डिंग पाथ को बदले बिना।

Auxiliary sends share करना​

Auxiliary पेयर को भी LF और SF के बीच स्विच किया जा सकता है। प्रत्येक पेयर चुना हुआ पाथ के लिए pre- या पोस्ट-फेडर operate कर सकता है।

Typical सिस्टम configuration​

कंसोल performers, DAW, outboard प्रोसेसिंग, foldback/हेडफ़ोन amplification और multiple मॉनिटर पेयर के बीच रखा जा सकता है। बस आउटपुट्स रिकॉर्डिंग सिस्टम को फ़ीड करते हैं, DAW रिटर्न्स कंसोल को फ़ीड करते हैं, और इन्सर्ट सेंड्स/रिटर्न्स series outboard प्रोसेसिंग उपलब्ध कराते हैं।

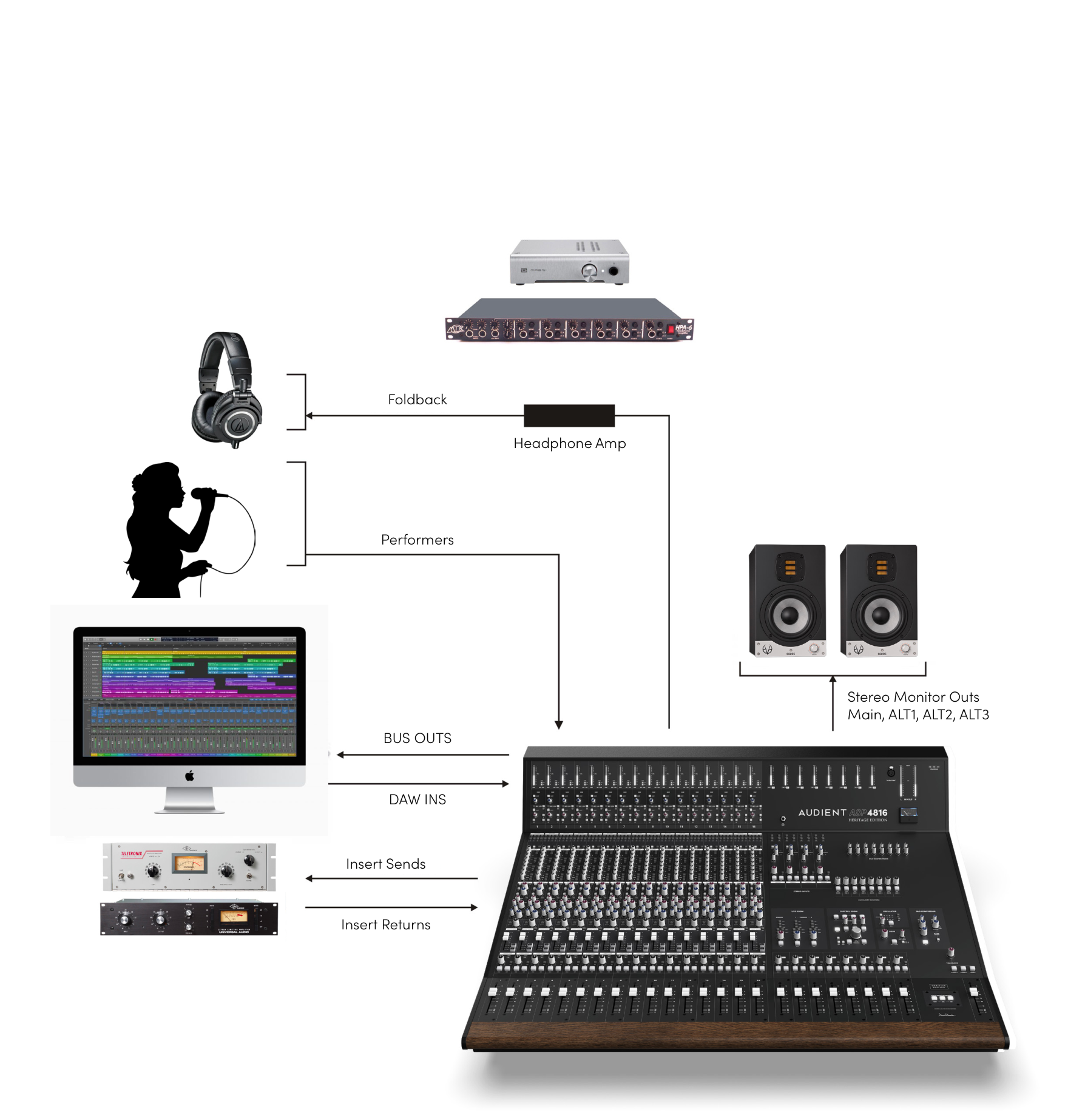

ASP4816-HE का सामान्य स्टूडियो कॉन्फ़िगरेशन, जिसमें DAW, outboard processing, foldback and monitor स्पीकर्स

आगे Metering और Solo पर जाएँ।
