रूटिंग, ऑक्ज़िलरी और EQ

Bus रूटिंग​

रूटिंग सेक्शन सामान्यतः अपना सिग्नल SF path से लेता है और रिकॉर्डिंग बसें पर भेजता है।

ASP4816-HE आठ रूटिंग स्विचेज़ और SHIFT के माध्यम से 16 bus outputs देता है:

  • SHIFT disengaged — बसें 1–8
  • SHIFT engaged — बसें 9–16

बसें 1–8 आठ सबग्रुप पाथ्स को भी फ़ीड करते हैं।

Odd/even बस पेयर का उपयोग करते समय चैनल pan कंट्रोल के अनुसार सिग्नल distribute करने के लिए PAN दबाएँ।

नॉर्मल SF रूटिंग सोर्स के बजाय LF पाथ उपयोग करने के लिए रूटिंग सेक्शन में LF दबाएँ। DAW रिटर्न्स रूट करने या बसें के माध्यम से सिग्नल्स bounce करने में यह उपयोगी है। PAN engaged और odd/even बस पेयर चुना हुआ होने पर पोस्ट-फेडर, post-pan LF सिग्नल चुना हुआ बसें में distribute होता है।

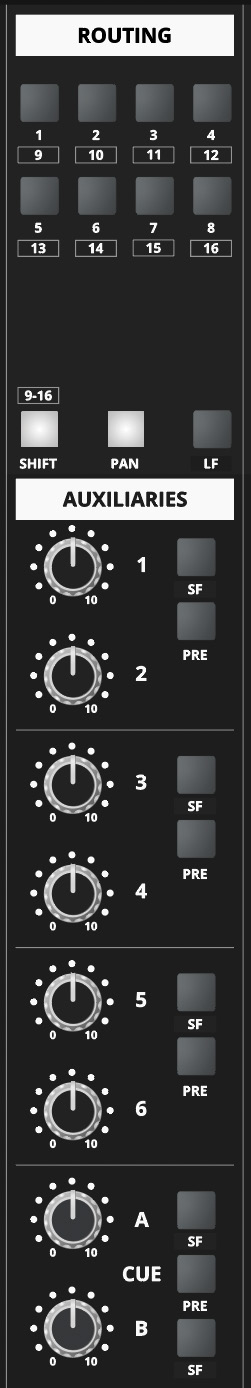

ASP4816-HE रूटिंग matrix and auxiliary send कंट्रोल्स

ऑक्ज़िलरी और cue buses​

कंसोल छह नंबर वाले auxiliary सेंड्स के साथ Cue A और Cue B देता है, यानी कुल आठ auxiliary आउटपुट्स।

नंबर वाले auxiliaries के लिए:

  • LEVEL सेंड लेवल सेट करता है।
  • SF सोर्स को LF से SF में मूव करता है।
  • PRE चुने हुए पाथ का सिग्नल को पोस्ट-फेडर के बजाय प्री-फेडर point से लेता है।

Cue A और Cue B इसी तरह operate करते हैं और मुख्य रूप से artist foldback के लिए intended हैं। इन्हें Foldback आउटपुट्स के लेफ्ट और राइट sides पर स्वतंत्र रूप से सिलेक्ट किया जा सकता है।

Four-band equaliser​

Equaliser दो स्वतंत्र रूप से switchable सेक्शन्स में split है: HF/LF और MIDS। प्रत्येक सेक्शन का अपना IN और SF कंट्रोल है।

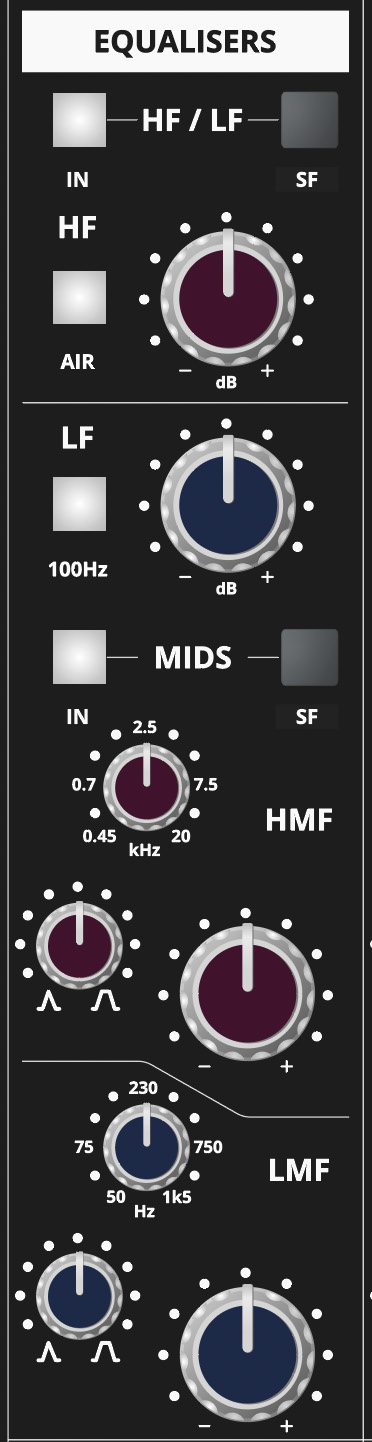

ASP4816-HE four-band equaliser कंट्रोल्स

HF और LF shelves​

  • HF: ±15 dB, AIR का उपयोग करके 10 kHz और 18 kHz के बीच switchable।
  • LF: ±15 dB, 50 Hz और 100 Hz के बीच switchable।

Parametric mids​

  • HMF: ±15 dB, 450 Hz से 20 kHz तक continuously variable।
  • LMF: ±15 dB, 50 Hz से 1.5 kHz तक continuously variable।
  • Mid-band Q रेंज: 0.65 से 3.8, approximately 2 octaves से 0.4 octave।

जब EQ सेक्शन को रिकॉर्डिंग पाथ प्रभावित करना हो, तो उसे SF में मूव करें। जब उसे मॉनिटरिंग/मिक्स पाथ पर रहना हो, तो LF में छोड़ें।

आगे Faders और Channel Connectors पर जाएँ।
