라우팅, Aux 및 EQ

버스 라우팅​

라우팅 섹션은 일반적으로 SF 경로에서 신호를 받아 레코딩 버스로 보냅니다.

ASP4816-HE는 8개의 라우팅 스위치와 SHIFT를 통해 16개의 버스 출력을 제공합니다:

  • SHIFT 해제 — 버스 1–8
  • SHIFT 활성화 — 버스 9–16

버스 1–8은 8개의 서브그룹 경로에도 공급됩니다.

홀수/짝수 버스 쌍을 사용할 때 PAN을 누르면 채널 팬 컨트롤에 따라 신호가 분배됩니다.

라우팅 섹션에서 LF를 누르면 일반적인 SF 라우팅 소스 대신 LF 경로를 사용합니다. 이는 DAW 리턴을 라우팅하거나 버스를 통해 신호를 바운스할 때 유용합니다. PAN이 활성화되고 홀수/짝수 버스 쌍이 선택된 상태에서는 포스트 페이더, 포스트 팬 LF 신호가 선택된 버스에 분배됩니다.

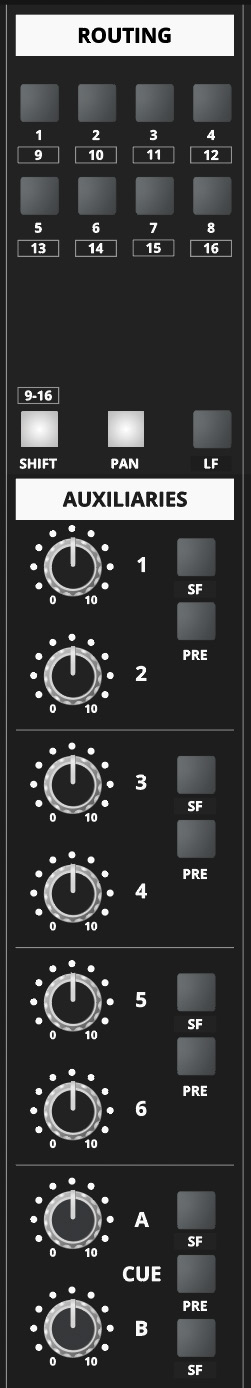

ASP4816-HE 라우팅 매트릭스 및 Aux Send 컨트롤

Aux 및 Cue 버스​

콘솔은 6개의 번호형 Aux 센드와 Cue A, Cue B를 제공하여 총 8개의 Aux 출력을 제공합니다.

번호형 Aux의 경우:

  • LEVEL은 센드 레벨을 설정합니다.
  • SF는 소스를 LF에서 SF로 이동합니다.
  • PRE는 선택된 경로의 신호를 포스트 페이더가 아닌 프리 페이더에서 가져옵니다.

Cue A와 Cue B도 유사하게 동작하며 주로 연주자 폴드백용입니다. Foldback 출력의 좌우 채널에 독립적으로 선택할 수 있습니다.

4밴드 이퀄라이저​

이퀄라이저는 독립적으로 전환 가능한 두 섹션, 즉 HF/LF와 MIDS로 나뉩니다. 각 섹션에는 자체 IN 및 SF 컨트롤이 있습니다.

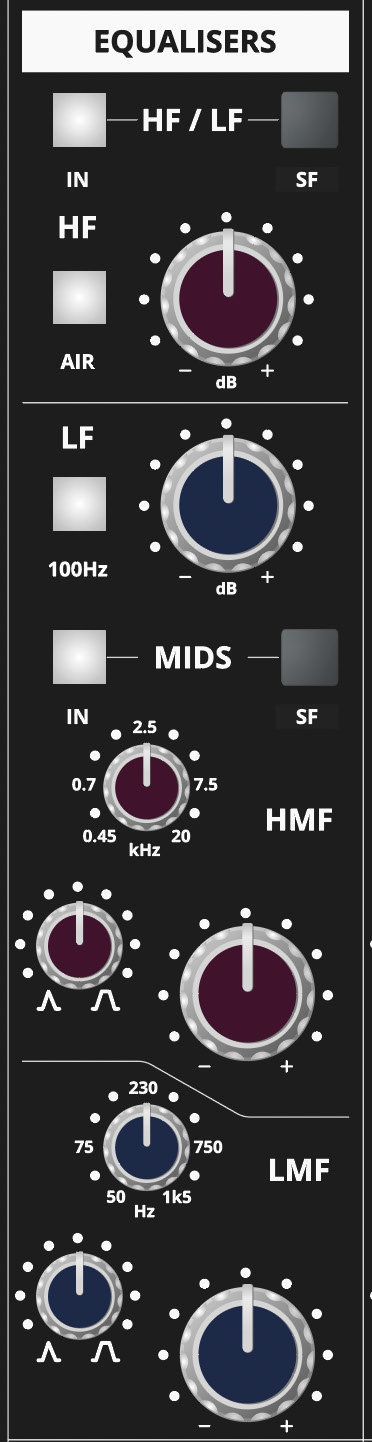

ASP4816-HE 4밴드 이퀄라이저 컨트롤

HF 및 LF 셸프​

  • HF: ±15 dB, AIR를 사용해 10 kHz와 18 kHz 사이에서 전환 가능.
  • LF: ±15 dB, 50 Hz와 100 Hz 사이에서 전환 가능.

파라메트릭 미드​

  • HMF: ±15 dB, 450 Hz에서 20 kHz까지 연속 가변.
  • LMF: ±15 dB, 50 Hz에서 1.5 kHz까지 연속 가변.
  • 미드 밴드 Q 범위: 0.65에서 3.8, 약 2옥타브에서 0.4옥타브.

EQ 섹션이 레코딩 경로에 영향을 주어야 할 때는 SF로 이동하십시오. 모니터링/믹스 경로에 유지해야 할 때는 LF에 둡니다.

페이더 및 채널 커넥터로 계속합니다.
