블록 다이어그램 및 신호 흐름

입력 채널 블록 다이어그램​

입력 채널 다이어그램은 Mic, Line 및 DAW 입력, 입력 미터링, 인서트, FLIP, EQ 할당, LF/SF 페이더, Aux 소스 선택 및 버스 라우팅을 보여줍니다.

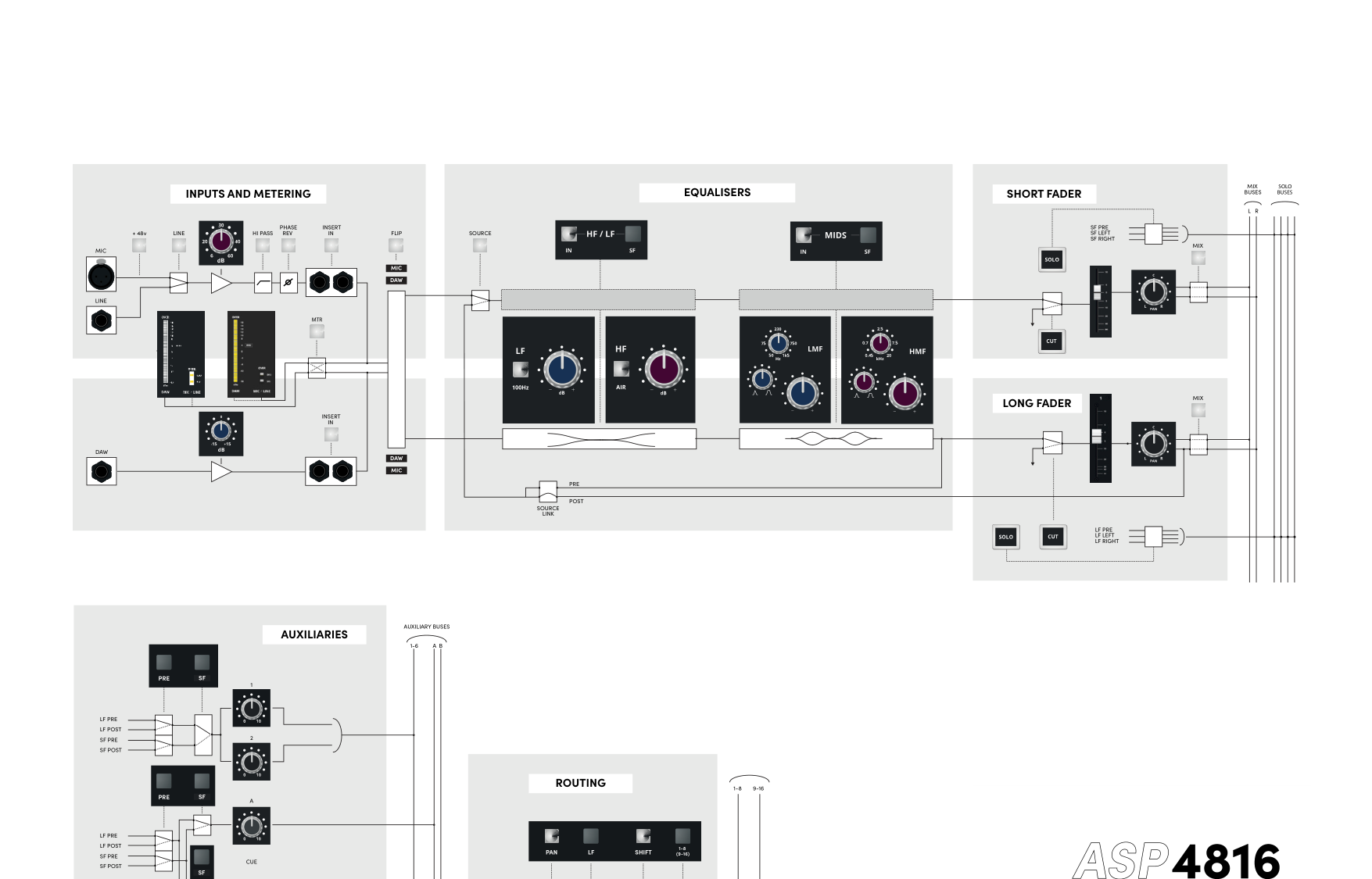

ASP4816-HE 전체 입력 채널 블록 다이어그램

다이어그램에 표시된 주요 관계는 다음과 같습니다.

  • Mic/Line 및 DAW 미터링은 FLIP 이전에 이루어집니다.
  • FLIP은 LF와 SF 사이의 소스 할당을 서로 바꿉니다.
  • HF/LF 및 MID EQ 섹션은 경로 사이에서 독립적으로 이동할 수 있습니다.
  • Aux 센드는 LF 또는 SF, 프리/포스트 페이더 소스를 선택할 수 있습니다.
  • 라우팅 컨트롤에 들어가기 전에 SF 또는 LF를 라우팅 소스로 선택할 수 있습니다.

마스터 섹션 — Part 1​

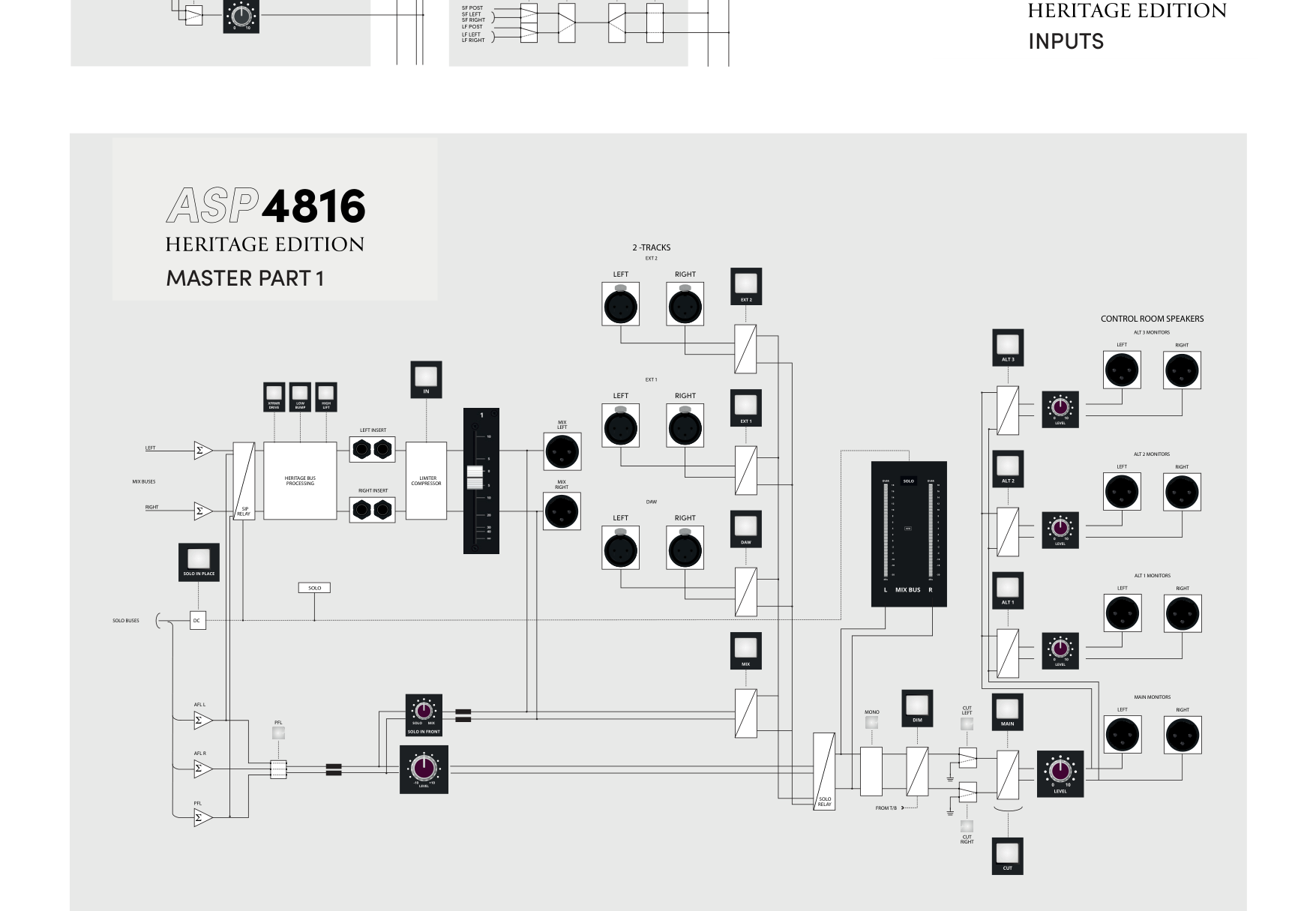

ASP4816-HE Mix, Compressor, Solo 및 Control Room 모니터링을 보여주는 마스터 섹션 블록 다이어그램

마스터 다이어그램은 다음 Mix 버스 순서를 확인해 줍니다.

Stereo Mix 버스 → SIP 릴레이 → Heritage 프로세싱 → Mix Insert → 컴프레서 → Master Fader → Mix 출력.

또한 소스 선택, Mono, Dim, Left/Right Cut 및 Main/ALT 모니터 출력을 포함한 Solo와 Control Room 모니터링 경로도 보여줍니다.

마스터 섹션 — Part 2​

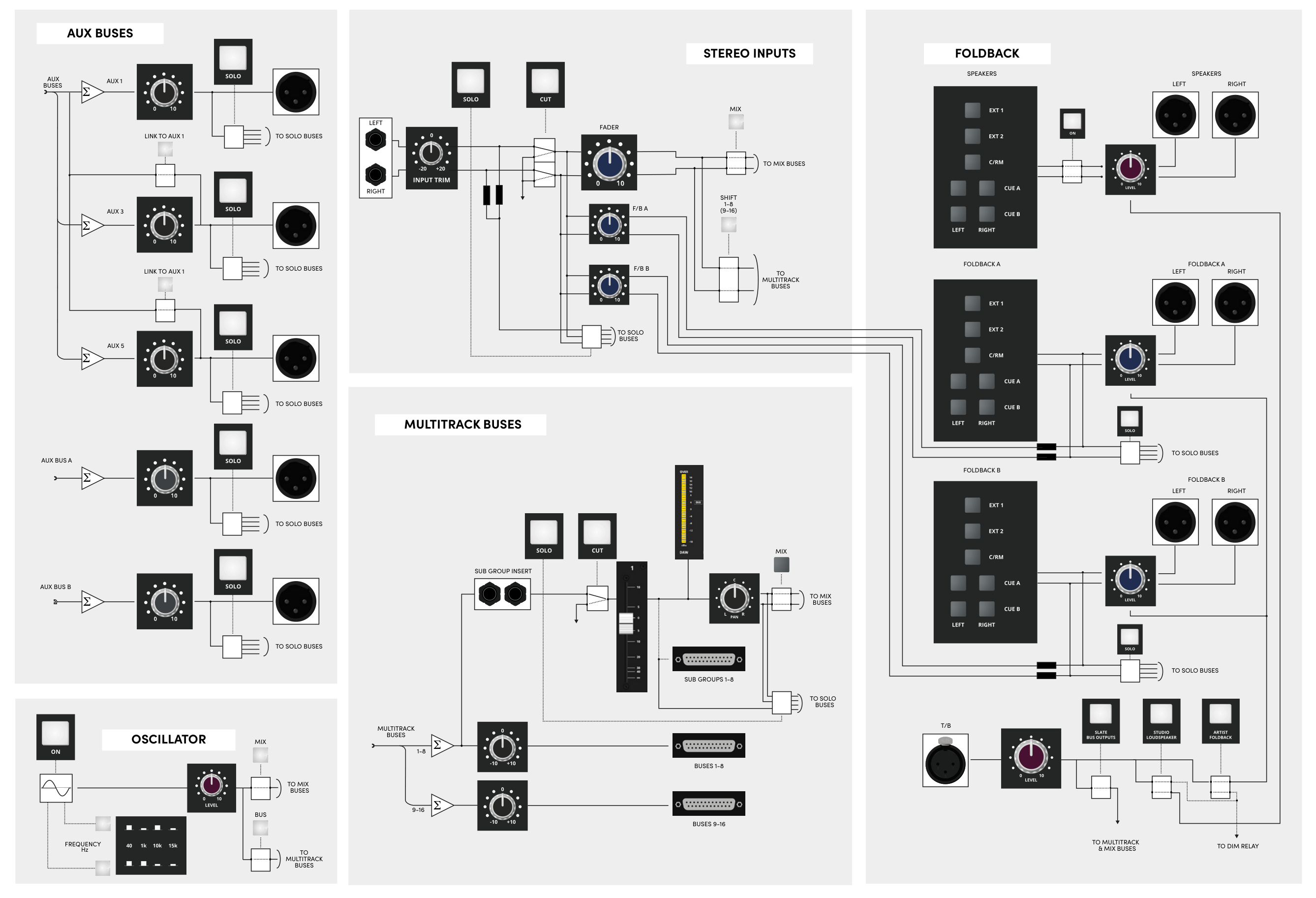

두 번째 마스터 다이어그램은 Aux 버스, Stereo Inputs, 멀티트랙/서브그룹 버스, 오실레이터, Studio/Foldback 및 Talkback 경로를 다룹니다.

ASP4816-HE Aux Bus, Stereo Input, Multitrack Bus, Oscillator, Foldback 및 Talkback 신호 흐름을 보여주는 마스터 섹션 블록 다이어그램

Aux, 서브그룹, 오실레이터 및 폴드백 관계​

나머지 마스터 구조는 다음 기능을 제공합니다.

  • Aux 3 및 5를 Aux 1에 링크.
  • Aux 4 및 6을 Aux 2에 링크.
  • Stereo Input을 Mix, 레코딩 버스 및 Foldback으로 라우팅.
  • 버스 1–8을 서브그룹 섹션으로 공급.
  • 오실레이터를 버스 1–16 또는 스테레오 Mix로 라우팅.
  • 외부 입력, Control Room 및 Cue A/B에서 Studio/Foldback 소스 선택.
  • Control Room Dim 활성화와 함께 Talkback을 Slate Bus Outputs, Studio Loudspeakers 및 Artist Foldback으로 라우팅.

세부 컨트롤 설명은 이 다이어그램과 함께 라우팅, 마스터 및 모니터링 페이지를 참조하십시오.

기술 사양으로 계속 진행하십시오.
