오디오 인터페이스 및 치수

ASP4816-HE 입력과 출력은 RFI 억제 네트워크를 포함한 전자식 밸런스 또는 그라운드 센싱 토폴로지를 사용합니다. 신호 인터페이스는 팬텀 파워가 인가된 케이블의 잘못된 연결과 같은 우발적 오사용으로부터 보호됩니다.

커넥터 규격​

신호 연결은 XLR, TRS 잭 및 25핀 D-sub 커넥터로 제공됩니다.

XLR 연결 규격은 다음과 같습니다.

  • Pin 1 — 섀시 안전 접지
  • Pin 2 — 신호 양극
  • Pin 3 — 신호 음극

ASP4816-HE 출력을 언밸런스로 사용하려면 콘솔 출력에서 Pin 3을 Pin 1에 연결하십시오. 언밸런스 소스를 콘솔에 연결할 때는 이중 실드 케이블을 사용하고 언밸런스 소스 쪽에서 Pin 3 연결을 실드에 연결하십시오.

콘솔의 모든 DB25 커넥터는 Tascam 표준 핀아웃을 사용합니다.

케이블 실드​

최적의 간섭 억제를 위해 각 케이블의 양 끝에서 실드를 올바르게 연결하십시오. 고품질 브레이드 실드 케이블 사용을 권장합니다.

크기​

  • 폭: 1090 mm
  • 깊이: 995 mm
  • 높이: 335 mm
  • 무게: 60 kg

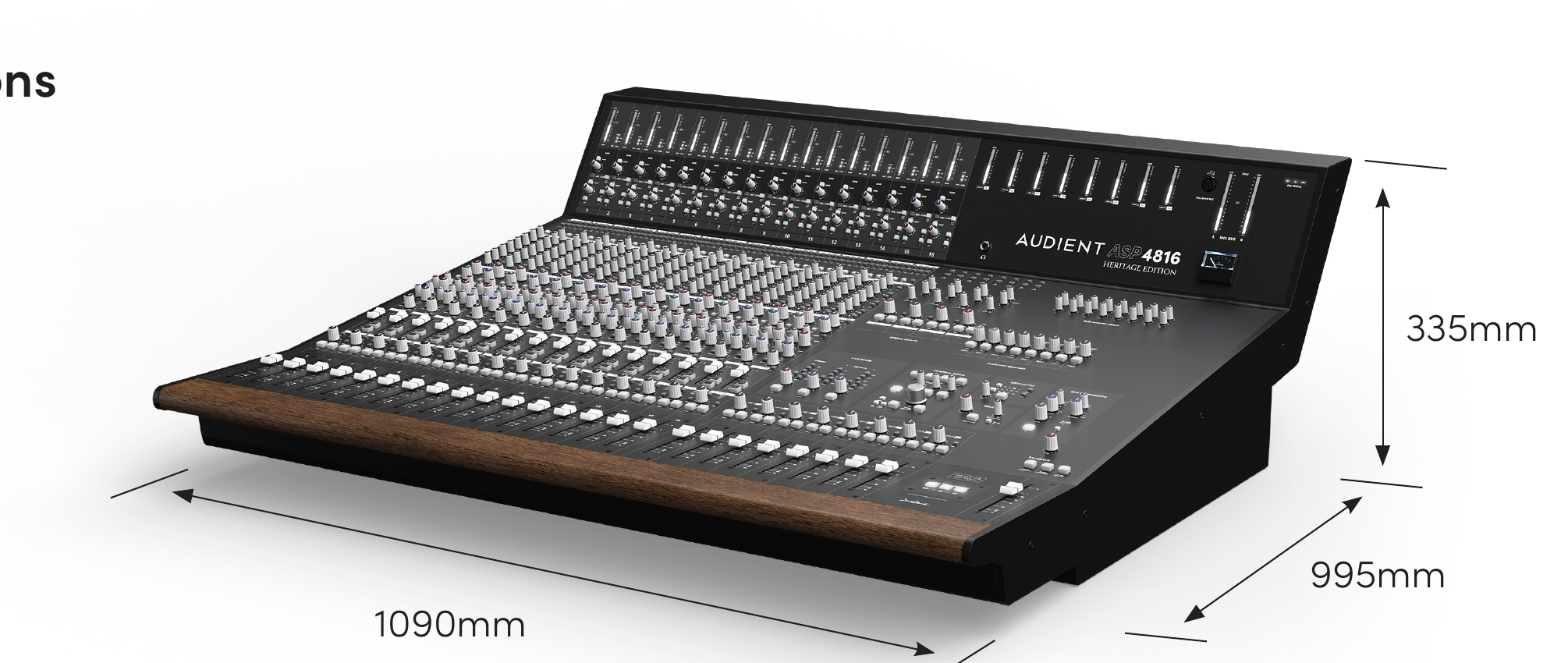

ASP4816-HE console 크기: 폭 1090 mm, 깊이 995 mm, 높이 335 mm

가구 설치 기준​

스튜디오 가구 및 설치 계획을 위해 Audient의 최신 치수 자료는 수평 페이더 패널 평면을 기준으로 7.5°의 컨트롤 서피스 경사를 명시하며 추가 미터 브리지 형상과 설치 도면을 제공합니다.

현재의 자세한 설치 정보는 ASP4816 SE/HE Dimensions를 참조하십시오.

콘솔 구조로 계속하십시오.
