Integration Port 및 마스터 미터
Integration Port
후면 패널 Integration Port는 외부 모니터 컨트롤러와 통합하기 위한 오디오 및 제어 연결을 제공합니다.
DB25는 Tascam 표준 핀아웃을 사용합니다. 채널 할당은 다음과 같습니다.
| 채널 | 출력 |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM DC |
| 6 | Remote SOLO DC |
| 7 | 사용 안 함 |
| 8 | 사용 안 함 |
스테레오 Guide Track은 Aux 5 + Aux 6에서 공급됩니다.
Remote DIM과 Remote SOLO는 활성 시 약 12 V DC를 제공하며 호환되는 외부 모니터 컨트롤러 기능을 트리거하는 데 사용할 수 있습니다.

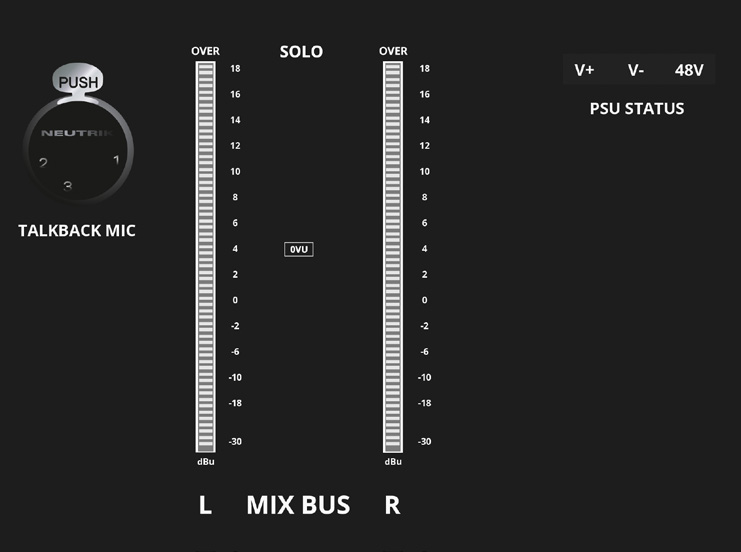

마스터 미터
마스터 미터 포드에는 다음이 포함됩니다.
- +18 V, -18 V 및 +48 V 전원 레일 상태 표시기.
- 좌우 피크 리딩 메인 출력 미터.
- OVER 표시.
- 0 VU 기준.
- Talkback 마이크 입력.
- Solo 표시.
0 VU = +4 dBu입니다. 연결된 컨버터가 +18 dBu = 0 dBFS로 정렬된 경우 +18 dBu 지점은 해당 컨버터의 디지털 풀 스케일을 나타냅니다. 콘솔의 OVER 표시는 +20 dBu에서 켜집니다.
헤드폰 출력
마스터 미터 포드의 헤드폰 출력은 ALT 3에서 공급됩니다. 따라서 청취 레벨은 Main Monitor Volume과 ALT 3 트림의 영향을 받습니다.

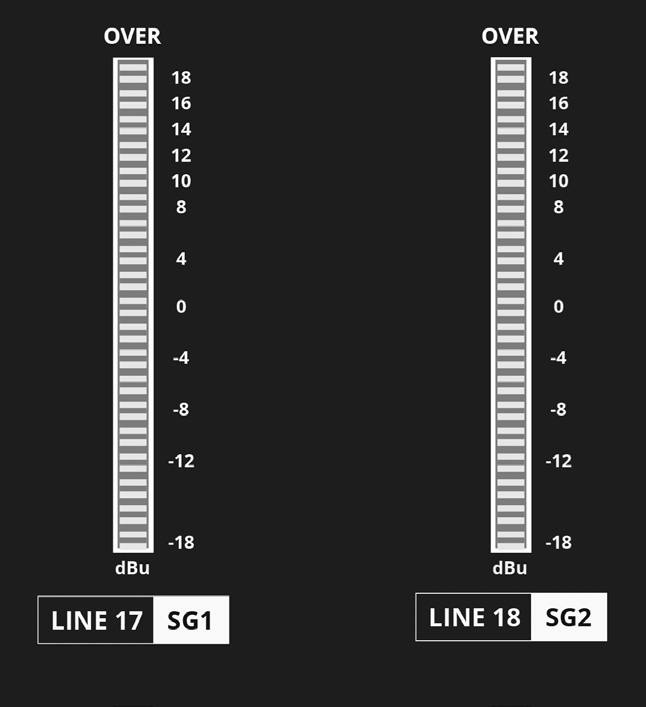

Subgroup / Line 17–24 미터
8개의 20세그먼트 미터가 Subgroup / Line 17–24 섹션과 관련된 신호를 표시합니다. 동일한 +4 dBu 공칭 기준과 +18 dBu 컨버터 정렬 기준이 적용됩니다.
트래킹으로 계속하십시오.
