Routing, auxiliares y EQ

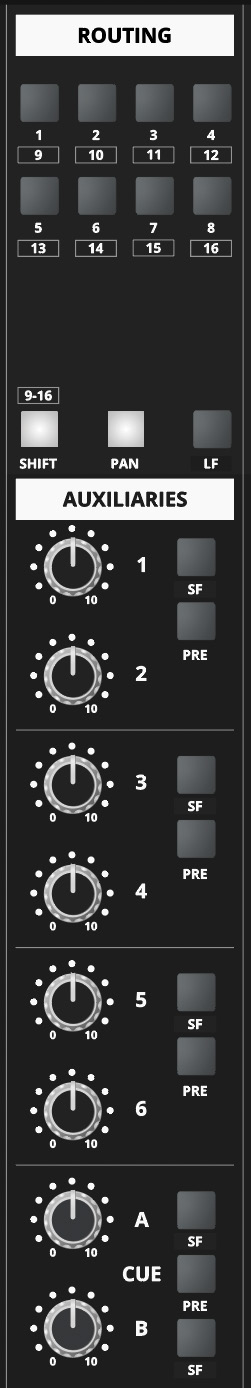

Routing de buses
La sección de routing normalmente toma la señal de la ruta SF y la envía a los buses de grabación.
ASP4816-HE proporciona 16 salidas de bus mediante ocho interruptores de routing más SHIFT:
- SHIFT desactivado — buses 1–8
- SHIFT activado — buses 9–16
Los buses 1–8 también alimentan las ocho rutas de subgrupo.
Pulsa PAN al utilizar un par de buses par/impar para distribuir la señal según el control de panorámica del canal.
Pulsa LF en la sección de routing para utilizar la ruta LF en lugar de la fuente de routing SF normal. Esto resulta útil al enviar retornos DAW o rebotar señales a través de los buses. Con PAN activado y un par de buses par/impar seleccionado, la señal LF post-fader y post-pan se distribuye entre los buses seleccionados.
Auxiliares y buses cue
La consola proporciona seis envíos auxiliares numerados más Cue A y Cue B, dando un total de ocho salidas auxiliares.
Para los auxiliares numerados:
- LEVEL ajusta el nivel de envío.
- SF desplaza la fuente de LF a SF.
- PRE toma la señal de la ruta seleccionada pre-fader en lugar de post-fader.
Cue A y Cue B funcionan de forma similar y están destinados principalmente al foldback para intérpretes. Pueden seleccionarse de forma independiente para los lados izquierdo y derecho de las salidas Foldback.

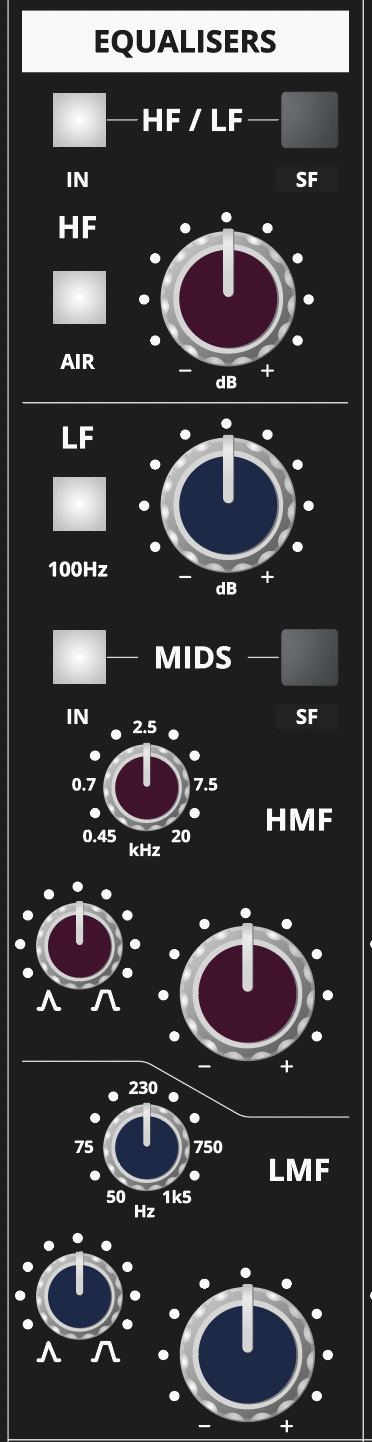

Ecualizador de cuatro bandas
El ecualizador se divide en dos secciones conmutables de forma independiente: HF/LF y MIDS. Cada sección dispone de su propio control IN y SF.
Shelving HF y LF
- HF: ±15 dB, conmutable entre 10 kHz y 18 kHz mediante AIR.
- LF: ±15 dB, conmutable entre 50 Hz y 100 Hz.
Medios paramétricos
- HMF: ±15 dB, variable continuamente entre 450 Hz y 20 kHz.
- LMF: ±15 dB, variable continuamente entre 50 Hz y 1.5 kHz.
- Rango Q de las bandas de medios: 0.65 a 3.8, aproximadamente de 2 octavas a 0.4 octavas.
Desplaza una sección de EQ a SF cuando necesites afectar a la ruta de grabación. Déjala en LF cuando deba permanecer en la ruta de monitorización/mezcla.
