Blockdiagramme und Signalfluss

Die folgenden Diagramme wurden direkt aus dem ASP4816 Classic Manual v2 übernommen und zeigen die wichtigsten analogen Signalwege.

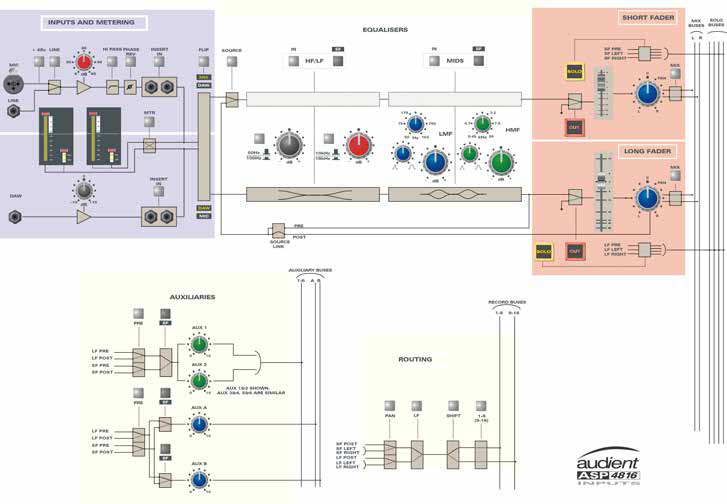

Eingangskanäle​

Dieses Diagramm zeigt Mic/Line- und DAW-Eingänge, Insertpunkte, FLIP-/Source-Umschaltung, den geteilten EQ, Short Fader, Long Fader, Aux-Sends und die Routing-Matrix.

ASP4816 Classic Blockdiagramm des Eingangskanals

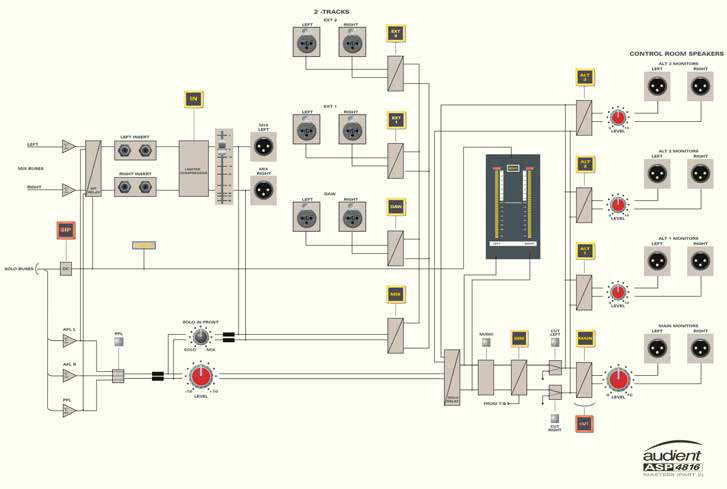

Control-Room-Monitoring​

Dieses Diagramm zeigt Mix-, DAW- und externe Monitoring-Quellen, das Solo-System sowie Main-/Alternative-Monitorausgänge.

ASP4816 Classic Blockdiagramm des Control-Room-Monitorings

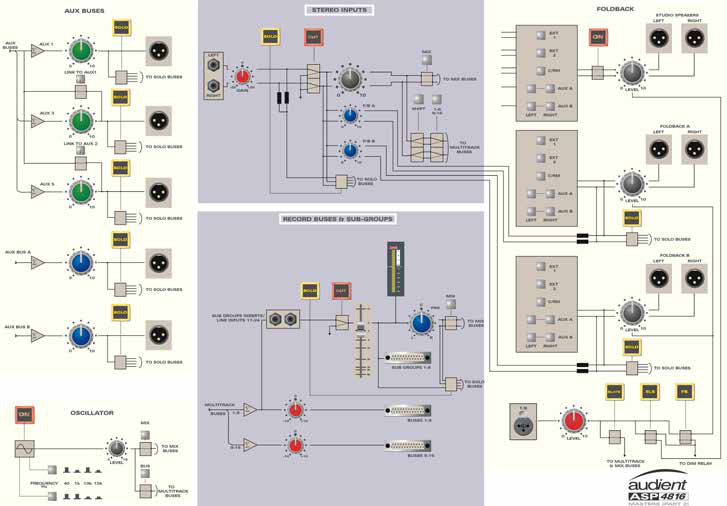

Master-Bereich​

Dieses Diagramm umfasst Aux Masters, Cue-Busse, Stereo Inputs, Aufnahmebusse/Subgruppen, die Studio-/Foldback-Sektion sowie Talkback- und Oszillator-Routing.

ASP4816 Classic Blockdiagramm der Master-Sektion
