ブロック図と信号フロー

以下の図は ASP4816 Classic マニュアル v2 から直接抽出したもので、主要なアナログ信号経路を示します。

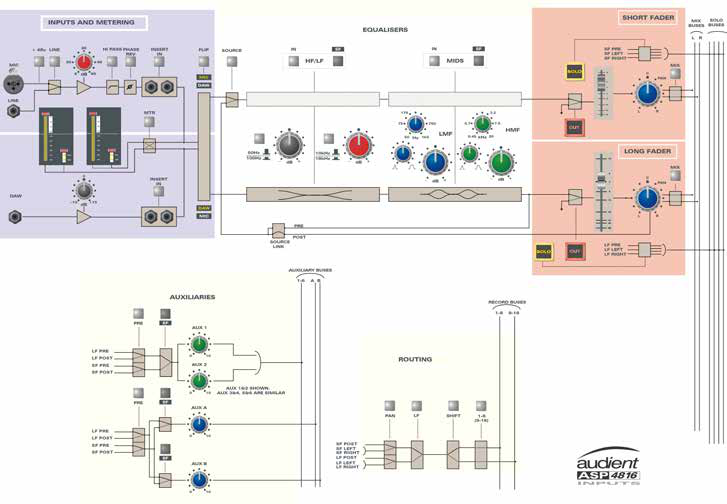

入力チャンネル

Mic/Line／DAW 入力、インサートポイント、FLIP/ソース切替、分割 EQ、Short Fader、Long Fader、Aux センド、ルーティングマトリクスを示します。

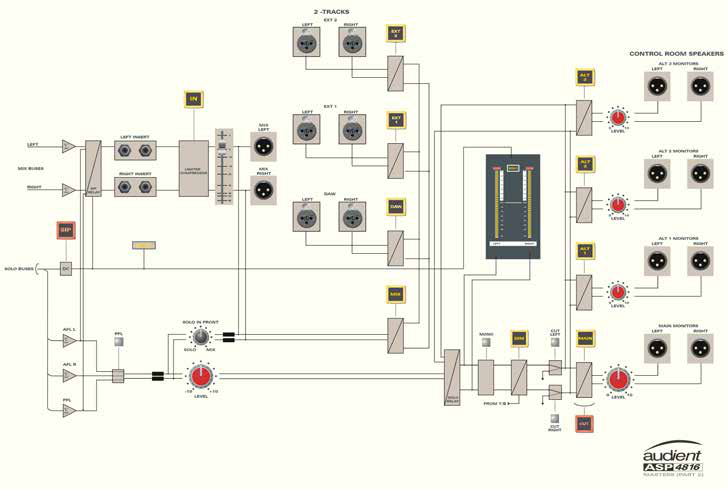

Control Room モニタリング

Mix、DAW、外部モニタリングソース、solo システム、Main/Alternative モニター出力を示します。

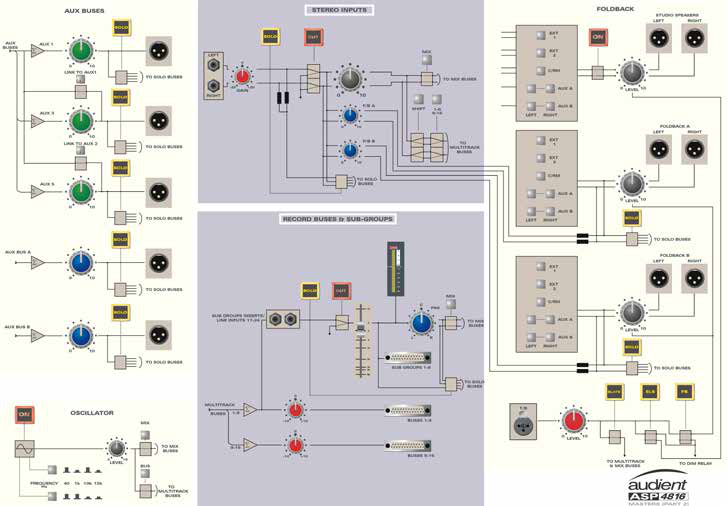

Master セクション

Aux マスター、Cue バス、ステレオ入力、録音バス/サブグループ、スタジオ/Foldback セクション、トークバック、オシレータールーティングを示します。
