Long Fader と入力接続

Long Fader​

Long Fader (LF) はオペレーターに近い位置にあり、通常はモニタリング／最終ミックス経路のレベルコントロールに使用します。

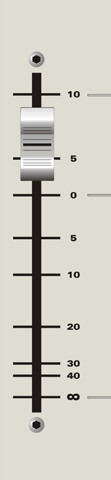

ASP4816 Classic Long Fader
  • 0 dB が通常のユニティゲイン動作位置です。
  • ユニティゲインより上に最大 +10 dB のゲインを加えられます。
  • Fader 可動範囲の最下部では経路が閉じます。

ゲインステージングではフェーダーを 0 dB 付近から始め、大幅なフェーダー補正に頼らず、適切なソース／入力ゲイン段で入力レベルを設定してください。

チャンネル入力／インサートコネクター​

ASP4816 Classic channel Mic, Line, DAW and insert connectors

各メインチャンネル:

  1. MICROPHONE INPUT — マイクなどの低レベル信号源用 XLR 入力。
  2. LINE INPUT — チャンネル MIC/LINE スイッチで選択する TRS ラインレベル入力。
  3. MIC/LINE INSERT SEND — 常に Mic/Line 経路を出力し、FLIP の影響を受けません。
  4. MIC/LINE INSERT RETURN — 外部プロセッサーからのリターン。
  5. DAW INPUT — DAW リターン／その他ラインレベルソース用 TRS 入力。
  6. DAW INSERT SEND — 常に DAW 入力経路を出力し、FLIP の影響を受けません。
  7. DAW INSERT RETURN — DAW 経路の外部プロセッサーリターン。

Insert センドは必要に応じて追加出力としても使用できます。
