スタジオ、Foldback、Control Room モニタリング

スタジオ／Foldback セクション

Master セクションは1系統のステレオ Studio Loudspeaker 出力と2系統のステレオ Foldback 出力を備えています。

各出力は次のソース-選択コントロールから構成できます。

• EXT 1
• EXT 2
• C/RM — Control Room モニターソース
• AUX A／AUX B

コンソールのチャンネルセンドは Cue A／Cue B と表示されていますが、スタジオ/Foldback ソースセクションではこれらの Cue バスが AUX A／AUX B として表示されます。

各スタジオ/Foldback 出力には独立したレベルコントロールがあります。スタジオ Loudspeaker 出力には ON スイッチ、Foldback A／B にはそれぞれ SOLO スイッチがあり、コントロールルームモニタリングシステムでミックスを確認できます。この試聴は AFL です。

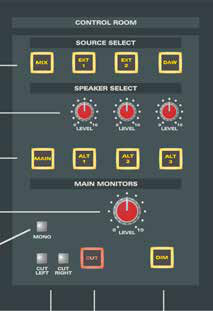

Control Room モニタリング

ASP4816 は4系統のステレオコントロールルームスピーカー ペアに対応します。

• MAIN
• ALT 1
• ALT 2
• ALT 3

モニタリングソースは MIX、DAW、EXT 1、EXT 2 です。

Main／Alt スピーカー 出力には独立したレベルコントロールがあります。追加のモニタリングコントロール:

• MONO — モノ互換性を確認
• 左／右独立した CUT
• DIM — Monitor レベルを約 15 dB 下げる
• Main CUT — Monitor 出力をミュート

物理出力コネクターについては、リアパネル接続 を参照してください。
