リアパネル接続

ASP4816 リアパネルではロック式 XLR、TRS ジャック、25-ピン D-sub コネクターを使用します。

XLR 規格

ASP4816 バランス出力からアンバランス接続を行う場合は、コンソール出力側で Pin 3 を Pin 1 に接続します。アンバランスソースをコンソールへ入力する場合はシールドケーブルを適切に配線し、コールド接続がアンバランスソース側でリファレンスされるようにしてください。

高品質のシールドケーブルを使用し、システム全体でシールド接続を維持して EMC／RFI 除去性能を確保してください。

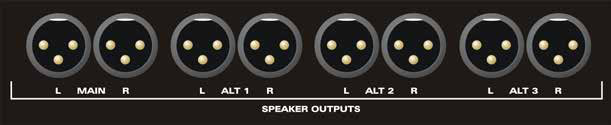

リアパネルには MAIN、ALT 1、ALT 2、ALT 3 モニター用のステレオ出力があります。

コンソールにはスピーカーパワーアンプは内蔵されていません。これらの出力はアクティブモニター、またはパッシブモニターを駆動する適切な外部パワーアンプへ接続してください。

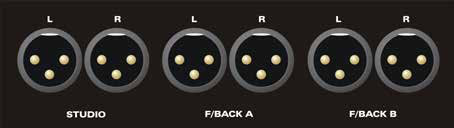

スタジオ、Foldback A、Foldback B 出力はステレオ XLR ペアです。

Studio 出力はアクティブモニターまたは適切なスピーカー電源アンプへ接続してください。
Foldback A/B は、適切なヘッドホンアンプまたはその他のラインレベルモニタリングシステムへ送るラインレベル出力です。ヘッドホンをこれらの XLR 出力から直接駆動することはできません。

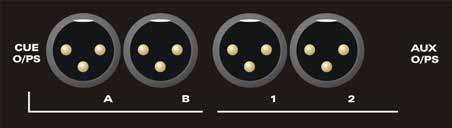

Cue A/B／Aux 1–6 はバランスラインレベル出力です。Cue A/B は通常 Foldback、Aux 出力はエフェクトセンド／その他 AUX フィードに使用します。

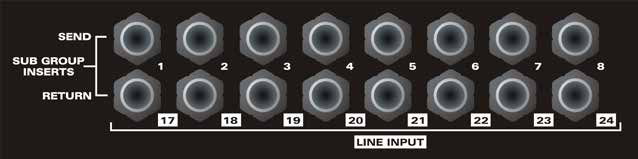

8つのサブグループインサートポイントそれぞれにセンド／リターンがあります。Insert リターンはサブグループインサートリターンとして使用していない場合、Line 入力 17–24 としても使用できます。

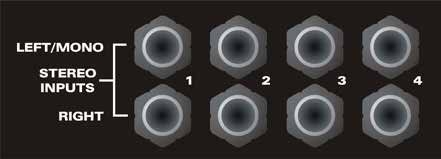

4つのステレオ入力はそれぞれ左／右 TRS ジャックを使用します。左入力のみを接続した場合はモノラル操作用に右経路へノーマル接続されます。右入力にプラグを挿すとこのノーマル接続が解除されます。

モニタリングセクションは DAW、EXT 1、EXT 2 用ステレオ入力を備えています。3つすべて Control Room セクションで使用でき、EXT 1／EXT 2 はスタジオ/Foldback セクションでも使用できます。

Mix 経路は左/右インサートセンド／リターンジャックと、3つの並列ステレオ Mix 出力ペアを備えています。Mix インサートはステレオバスコンプレッサーより前にあります。

3つの 25-ピン D-sub コネクターが以下を伝送します。
