रियर पैनल कनेक्शन्स

ASP4816 रियर पैनल पर locking XLR, TRS jack और 25-pin D-sub कनेक्टर्स का उपयोग करता है।

XLR convention​

  • Pin 1 - chassis/स्क्रीन
  • Pin 2 - सिग्नल positive (+)
  • Pin 3 - सिग्नल negative (-)

ASP4816 बैलेंस्ड आउटपुट से unbalanced कनेक्शन के लिए, कंसोल आउटपुट पर Pin 3 को Pin 1 से कनेक्ट करें। कंसोल को फ़ीड करने वाले unbalanced सोर्सेज़ के लिए, सोर्स को screened केबल का उपयोग करके appropriate तरीके से wire किया जाना चाहिए ताकि cold कनेक्शन unbalanced सोर्स end पर referenced हो।

अच्छी-quality screened केबल का उपयोग करें और EMC/RFI rejection बनाए रखने के लिए पूरे सिस्टम में स्क्रीन कनेक्शन continuity रखें।

कंट्रोल Room आउटपुट्स​

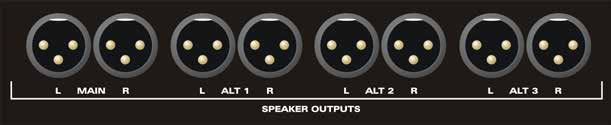

ASP4816 Classic Main और Alternative कंट्रोल रूम आउटपुट कनेक्टर्स

रियर पैनल पर MAIN, ALT 1, ALT 2 और ALT 3 monitors के लिए स्टीरियो आउटपुट्स हैं।

कंसोल में loudspeaker पावर amplification नहीं है। इन आउटपुट्स को सक्रिय monitors या passive monitors drive करने वाले उपयुक्त एक्सटर्नल पावर amplifier से कनेक्ट करें।

Studio और फोल्डबैक आउटपुट्स​

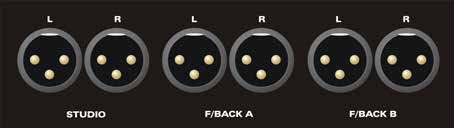

ASP4816 Classic Studio और Foldback आउटपुट कनेक्टर्स

Studio, Foldback A और Foldback B आउटपुट्स स्टीरियो XLR पेयर हैं।

  • Studio आउटपुट सक्रिय monitors या उपयुक्त loudspeaker पावर amplifier को फ़ीड करना चाहिए।
  • Foldback A/B लाइन-लेवल आउटपुट्स हैं, जो उपयुक्त हेडफ़ोन amplifier या अन्य लाइन-लेवल मॉनिटरिंग सिस्टम को फ़ीड करने के लिए intended हैं; हेडफ़ोन इन XLR आउटपुट्स से सीधे drive नहीं होते।

Aux और Cue आउटपुट्स​

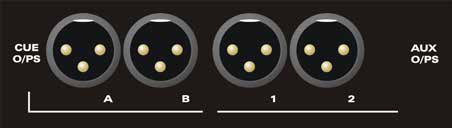

ASP4816 Classic Cue और Auxiliary आउटपुट कनेक्टर्स

Cue A/B और Aux 1–6 बैलेंस्ड लाइन-लेवल आउटपुट्स हैं। Cue A/B सामान्यतः Foldback के लिए उपयोग होते हैं, जबकि Aux आउटपुट्स आम तौर पर effects सेंड्स या अन्य auxiliary फ़ीड्स के लिए उपयोग किए जाते हैं।

Subgroup inserts और लाइन इनपुट्स 17–24​

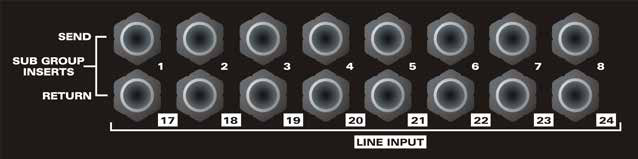

ASP4816 Classic subgroup insert और Line इनपुट 17–24 कनेक्टर्स

आठ सबग्रुप इन्सर्ट points में से प्रत्येक का सेंड और रिटर्न है। जब इन्सर्ट रिटर्न्स सबग्रुप इन्सर्ट रिटर्न्स के रूप में उपयोग नहीं हो रहे हों, तब वे लाइन इनपुट्स 17–24 भी देते हैं।

स्टीरियो इनपुट कनेक्टर्स​

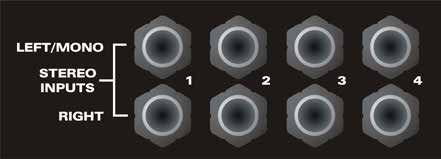

ASP4816 Classic Stereo इनपुट कनेक्टर्स

चार स्टीरियो इनपुट्स में से प्रत्येक लेफ्ट और राइट TRS jacks का उपयोग करता है। जब केवल लेफ्ट इनपुट कनेक्ट हो, तो mono ऑपरेशन के लिए वह राइट पाथ से normalled होता है; राइट इनपुट में plug डालने पर वह normalled कनेक्शन टूट जाता है।

मॉनिटर इनपुट्स​

ASP4816 Classic DAW, EXT 1 और EXT 2 मॉनिटर इनपुट कनेक्टर्स

मॉनिटरिंग सेक्शन DAW, EXT 1 और EXT 2 के लिए स्टीरियो इनपुट्स देता है। तीनों कंट्रोल रूम सेक्शन में उपलब्ध हैं; EXT 1 और EXT 2 Studio/Foldback सेक्शन में भी उपलब्ध हैं।

Mix आउटपुट्स और Mix inserts​

ASP4816 Classic Mix insert और Mix आउटपुट कनेक्टर्स

मिक्स पाथ लेफ्ट/राइट इन्सर्ट सेंड और रिटर्न jacks के साथ तीन parallel स्टीरियो मिक्स आउटपुट पेयर देता है। मिक्स इन्सर्ट स्टीरियो बस compressor से पहले स्थित है।

Bus और subgroup आउटपुट्स​

ASP4816 Classic bus और subgroup D-sub आउटपुट कनेक्टर्स

तीन 25-pin D-sub कनेक्टर्स कैरी करते हैं:

  • बसें 1–8
  • बसें 9–16
  • सबग्रुप / लाइन 17–24 आउटपुट्स
