后面板连接

ASP4816 后面板使用锁定式 XLR、TRS Jack 和 25 针 D-sub 接口。

XLR 规范​

  • Pin 1 - 机箱/屏蔽
  • Pin 2 - 信号正极 (+)
  • Pin 3 - 信号负极 (-)

如果要从 ASP4816 平衡输出连接非平衡设备，请在调音台输出端将 Pin 3 与 Pin 1 相连。非平衡信号源馈送调音台时，应使用屏蔽线正确接线，使冷端连接在非平衡信号源一端获得参考。

请使用高品质屏蔽线，并在整个系统中保持屏蔽连接，以维持 EMC/RFI 抑制能力。

Control Room 输出​

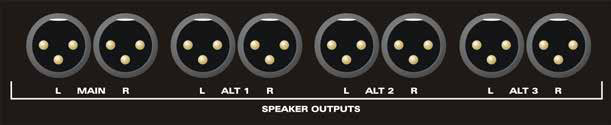

ASP4816 Classic Main 和 Alternative Control Room 输出接口

后面板为 MAIN、ALT 1、ALT 2 和 ALT 3 监听系统提供立体声输出。

调音台不包含扬声器功率放大。请将这些输出连接至有源监听音箱，或连接至驱动无源监听音箱的合适外部功率放大器。

Studio 与 Foldback 输出​

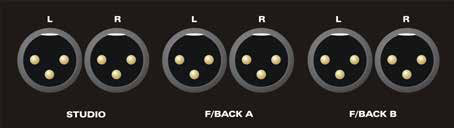

ASP4816 Classic Studio 和 Foldback 输出接口

Studio、Foldback A 和 Foldback B 输出均为立体声 XLR 对。

  • Studio 输出应连接有源监听音箱或合适的扬声器功率放大器。
  • Foldback A/B 为线路电平输出，用于连接合适的耳机放大器或其他线路电平监听系统；这些 XLR 输出不能直接驱动耳机。

Aux 与 Cue 输出​

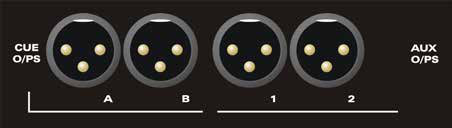

ASP4816 Classic Cue 和 Aux 输出接口

Cue A/B 和 Aux 1–6 均为平衡线路电平输出。Cue A/B 通常用于 Foldback，Aux 输出则常用于效果 Send 或其他辅助馈送。

Subgroup Insert 与 Line Inputs 17–24​

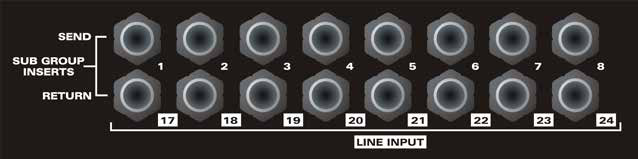

ASP4816 Classic Subgroup Insert 和 Line Input 17–24 接口

八个 Subgroup Insert 点均提供 Send 和 Return。当不作为 Subgroup Insert Return 使用时，这些 Insert Return 也提供 Line Inputs 17–24。

Stereo Input 接口​

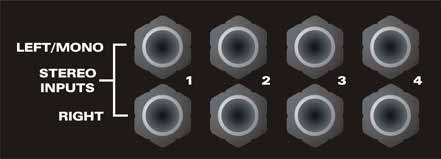

ASP4816 Classic Stereo Input 接口

四个 Stereo Input 均使用左、右 TRS Jack。仅连接左输入时，该信号会正规化到右路径用于单声道工作；将插头插入右输入后会断开这一正规化连接。

Monitor 输入​

ASP4816 Classic DAW、EXT 1 和 EXT 2 Monitor 输入接口

监听区域为 DAW、EXT 1 和 EXT 2 提供立体声输入。三者都可供 Control Room 区域选择；EXT 1 和 EXT 2 也可供 Studio/Foldback 区域使用。

Mix 输出与 Mix Insert​

ASP4816 Classic Mix Insert 和 Mix 输出接口

Mix 路径提供左/右 Insert Send 和 Return Jack，以及三组并行的立体声 Mix 输出。Mix Insert 位于立体声总线压缩器之前。

Bus 与 Subgroup 输出​

ASP4816 Classic Bus 和 Subgroup D-sub 输出接口

三个 25 针 D-sub 接口分别承载：

  • 总线 1–8
  • 总线 9–16
  • Subgroup / Line 17–24 输出
