调音台架构

调音台布局

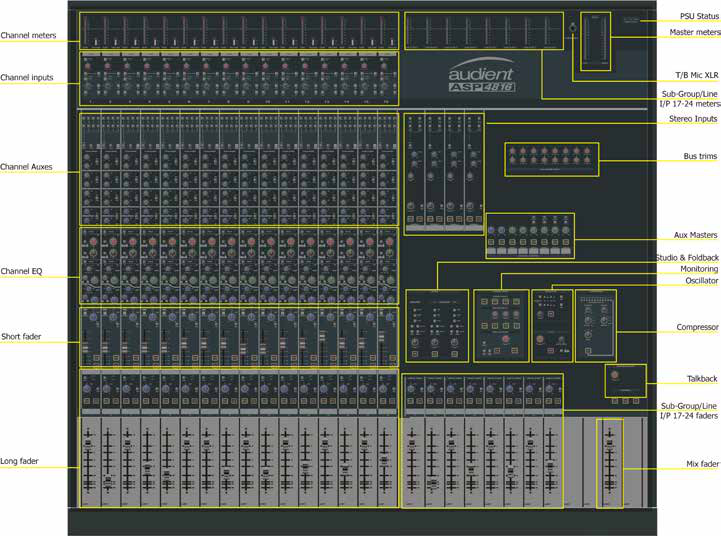

ASP4816 将主输入通道、Subgroup 和 Stereo Input 区域、Master 控制、监听及电平显示集中在一个控制面上。

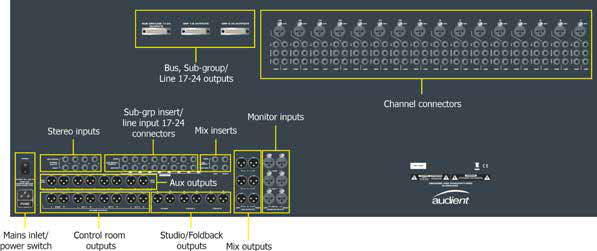

后面板将通道输入和 Insert 与 Master、监听、Aux、Mix、总线及 Subgroup 连接分组布置。

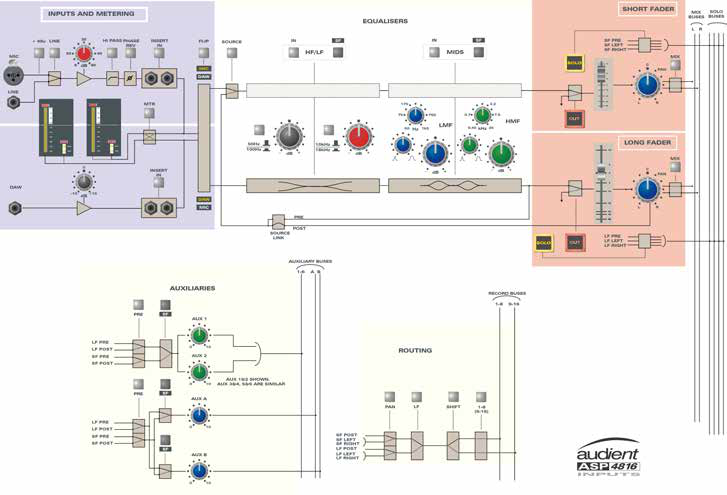

Inline 架构

16 个主通道中的每一个都包含两条信号路径：

• Short Fader (SF) - 通常由 Mic/Line 输入馈送，常用作录音路径。
• Long Fader (LF) - 通常由 DAW 输入馈送，常用作监听或混音路径。

在 ASP4816 Classic 控制面上，深色区域和深色按钮对应 SF 路径，而较浅色区域对应 LF 路径。

按下 FLIP 可在两条路径之间交换 Mic/Line 和 DAW 信号源。带背光的信号源标识会显示当前分配。

EQ 分为 HF/LF 和 MID 两部分。每部分可保留在 LF 路径，也可使用各自的 SF 开关独立移动到 SF 路径。Aux 对也可从 SF 路径取信号，并可选择推子前或推子后。

典型录音棚配置

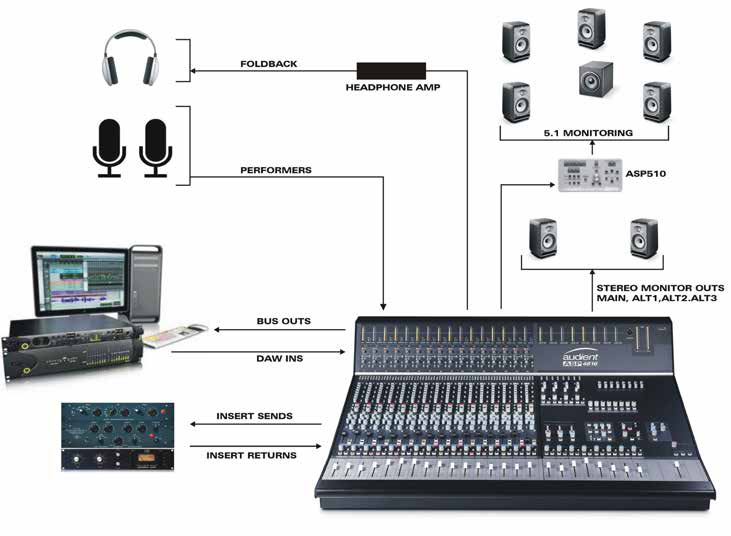

典型安装方式是将麦克风和线路信号源连接至通道输入，将 16 条总线连接至 DAW 输入，再将 DAW 输出返回调音台，并将 Monitor 和 Foldback 输出连接到对应扬声器及耳机系统。

继续阅读电平显示与 Solo。
