Studio、Foldback 与 Control Room 监听

Studio 与 Foldback 区域​

Master 区域提供一个立体声 Studio Loudspeaker 输出和两个立体声 Foldback 输出。

ASP4816 Classic Studio 和 Foldback 控制

每个输出都可使用可用的信号源选择控制建立：

  • EXT 1
  • EXT 2
  • C/RM - Control Room 监听信号源
  • AUX A 和 AUX B

调音台通道 Send 标记为 Cue A 和 Cue B；这两条 Cue 总线在 Studio/Foldback 信号源区域中显示为 AUX A 和 AUX B。

每个 Studio/Foldback 输出都有独立电平控制。Studio Loudspeaker 输出提供 ON 开关。Foldback A 和 B 各自提供 SOLO 开关，可通过 Control Room 监听系统检查其混音；该监听为 AFL。

Control Room 监听​

ASP4816 支持四组立体声 Control Room 扬声器：

  • MAIN
  • ALT 1
  • ALT 2
  • ALT 3

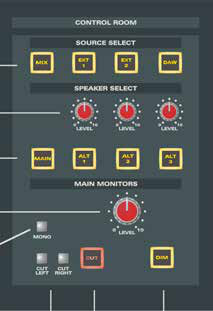

ASP4816 Classic Control Room 监听控制

监听信号源为 MIX、DAW、EXT 1 和 EXT 2。

Main 和 Alt 扬声器输出具有独立电平控制。其他监听控制包括：

  • MONO，用于兼容性检查
  • 独立的左、右 CUT 控制
  • DIM，将监听电平降低约 15 dB
  • 主 CUT，用于静音监听输出

有关实体输出接口，请参阅后面板连接。
