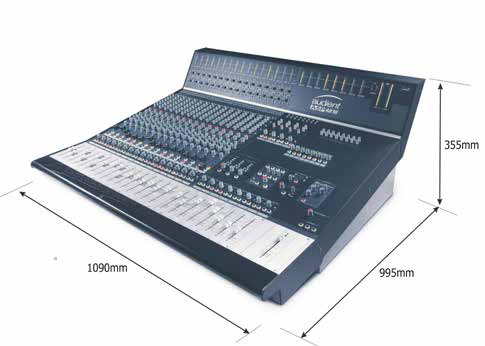

以下数值适用于 ASP4816 Classic。
- 宽度： 1090 mm
- 深度： 995 mm
- 高度： 355 mm
安装到家具中时，控制面相对水平面的倾角为 7.5 度。其他电平表桥尺寸可在尺寸参考资料中查看。
频率响应
| 信号路径 | 规格 |
|---|
| Mic 输入至 Mix 输出 | < +0 dB / −0.3 dB，20 Hz–20 kHz，6–40 dB 增益时 |
| Line 输入至 Mix 输出 | < +0 dB / −0.3 dB，20 Hz–20 kHz，0 dB 增益时 |
+20 dB 输出时的 THD 与噪声
| 信号路径 | 1 kHz 时的规格 |
|---|
| Mic XLR 输入至任意输出 | < 0.005% |
| Line 输入至任意输出 | < 0.005% |
| DAW/Tape 输入至任意输出 | < 0.003% |
| 测量 | 规格 |
|---|
| Mic EIN，20 Hz–20 kHz，150 Ω 信号源 | < −127.5 dBu |
| Bus 噪声，无输入路由 | < −93 dBu |
| Bus 噪声，36 路输入已路由 | < −78 dBu |
Mic CMRR
1 kHz 时串扰和静音衰减
| 功能 | 规格 |
|---|
| Short Fader mute | > 90 dB |
| Long Fader mute | > 90 dB |
| Mix 分配 | > 90 dB |
| Bus 分配 | > 90 dB |
最大输入电平
| 输入 | 规格 |
|---|
| Mic，最小增益 | > +21 dBu |
| Line，最小增益 | > +30 dBu |
| Insert 返回 | > +21 dBu |
2 kΩ 负载下的最大输出
| 输出 | 规格 |
|---|
| Mix 输出 | > +26 dBu |
| Bus 输出 | > +26 dBu |
| Aux 输出 | > +26 dBu |
| Insert 发送 | > +20 dBu |
| Monitor、Studio 和 Foldback 输出 | > +20 dBu |
其他参考资料：ASP4816 Classic Audio Specifications。
