方框图与信号流程

以下图示直接摘自 ASP4816 Classic Manual v2，展示主要模拟信号路径。

输入通道​

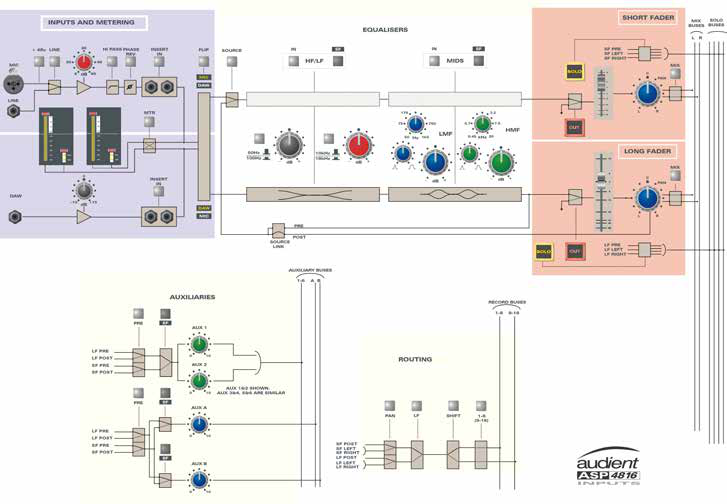

此图展示 Mic/Line 和 DAW 输入、Insert 点、FLIP/信号源切换、拆分式 EQ、Short Fader、Long Fader、Aux Send 和路由矩阵。

ASP4816 Classic 输入通道方框图

Control Room 监听​

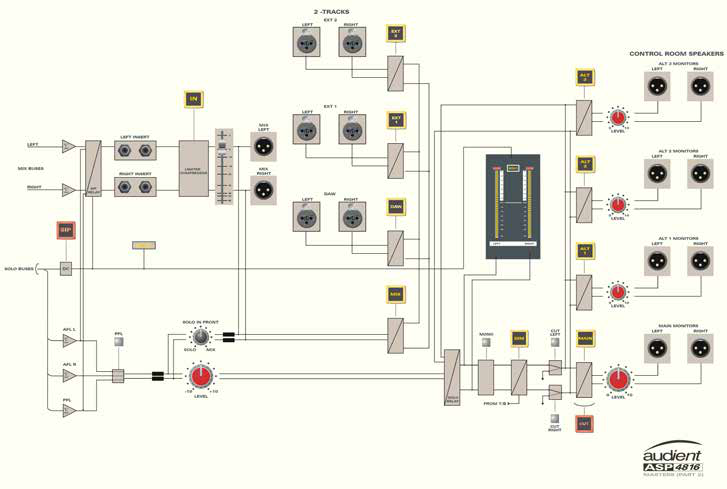

此图展示 Mix、DAW 和外部监听信号源、Solo 系统以及 Main/Alternative 监听输出。

ASP4816 Classic Control Room 监听方框图

Master 区域​

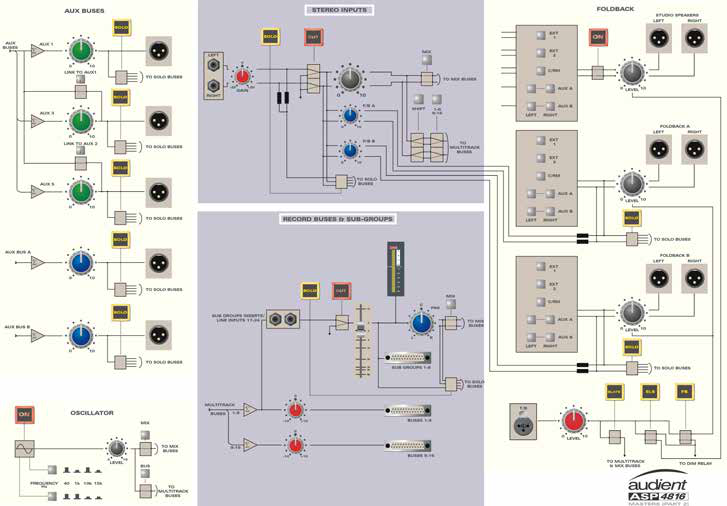

此图涵盖 Aux Master、Cue 总线、Stereo Input、录音总线/Subgroup、Studio/Foldback 区域、Talkback 和 Oscillator 路由。

ASP4816 Classic Master 区域方框图
