Block Diagrams और Signal Flow

नीचे दिए diagrams सीधे ASP4816 Classic मैनुअल v2 से लिए गए हैं और मुख्य एनालॉग सिग्नल पाथ्स दिखाते हैं।

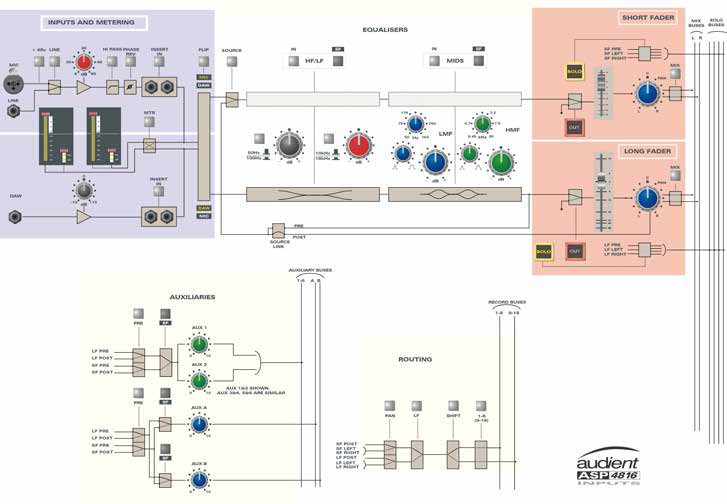

इनपुट चैनल्स​

यह diagram Mic/Line और DAW इनपुट्स, इन्सर्ट points, FLIP/सोर्स switching, split EQ, Short Fader, Long Fader, Aux सेंड्स और रूटिंग matrix दिखाता है।

ASP4816 Classic इनपुट-चैनल block डायग्राम

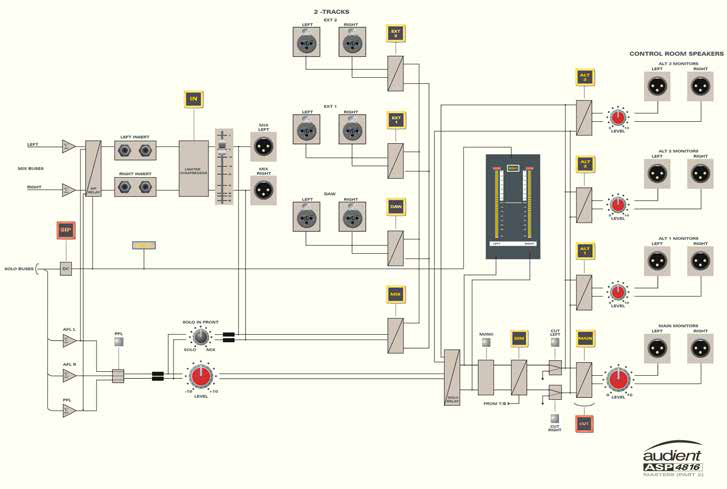

कंट्रोल Room मॉनिटरिंग​

यह diagram मिक्स, DAW और एक्सटर्नल मॉनिटरिंग सोर्सेज़, solo सिस्टम तथा Main/Alternative मॉनिटर आउटपुट्स दिखाता है।

ASP4816 Classic कंट्रोल रूम मॉनिटरिंग block डायग्राम

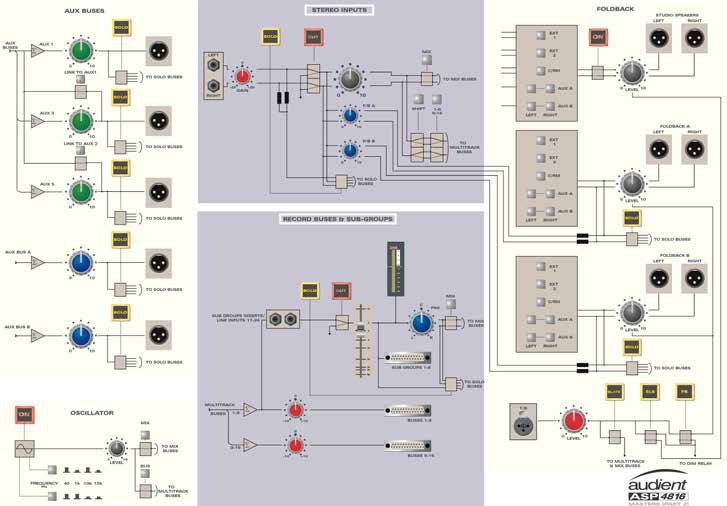

मास्टर section​

यह diagram Aux Masters, Cue बसें, स्टीरियो इनपुट्स, रिकॉर्ड बसें/सबग्रुप्स, Studio/Foldback सेक्शन, talkback और oscillator रूटिंग को cover करता है।

ASP4816 Classic master-section block डायग्राम
