블록 다이어그램 및 신호 흐름

다음 다이어그램은 ASP4816 Classic Manual v2에서 직접 가져온 것으로 주요 아날로그 신호 경로를 보여줍니다.

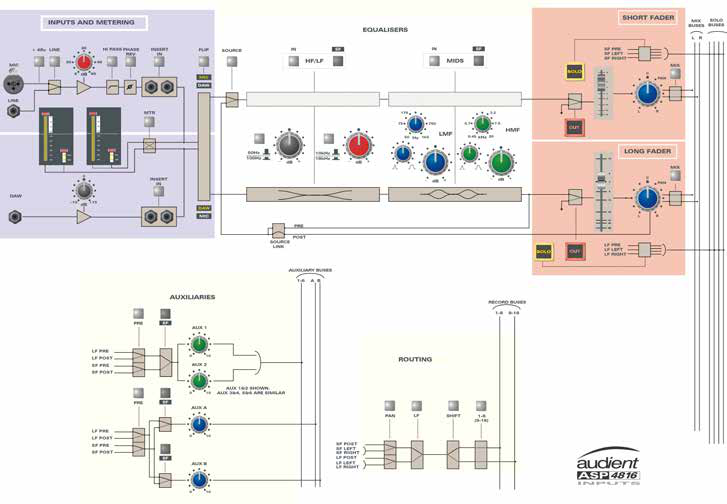

입력 채널​

이 다이어그램은 Mic/Line 및 DAW 입력, 인서트 포인트, FLIP/소스 전환, 분리형 EQ, Short Fader, Long Fader, Aux 센드 및 라우팅 매트릭스를 보여줍니다.

ASP4816 Classic 입력 채널 블록 다이어그램

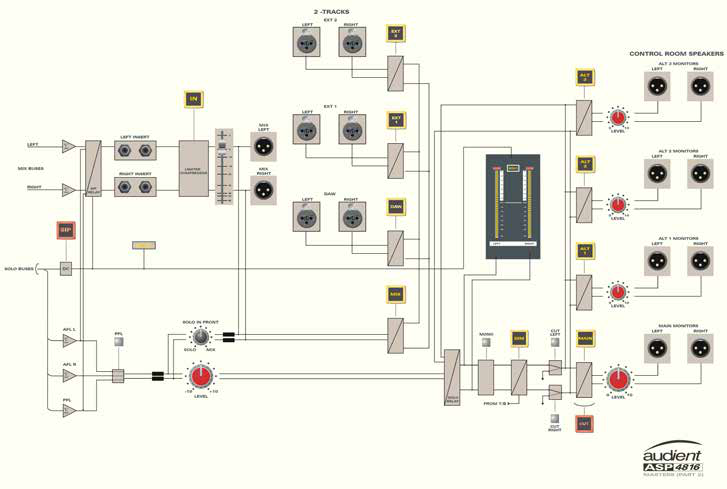

Control Room 모니터링​

이 다이어그램은 Mix, DAW 및 외부 모니터링 소스, 솔로 시스템과 Main/Alternative 모니터 출력을 보여줍니다.

ASP4816 Classic Control Room 모니터링 블록 다이어그램

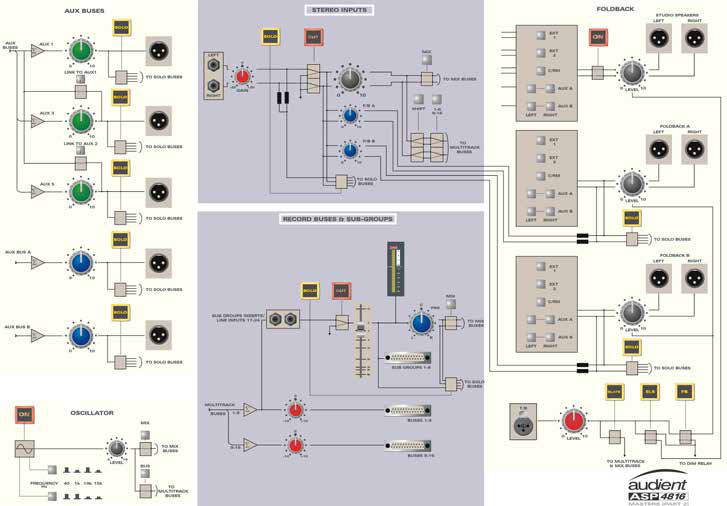

Master Section​

이 다이어그램은 Aux Masters, Cue 버스, Stereo Inputs, 레코드 버스/서브그룹, Studio/Foldback 섹션, Talkback 및 오실레이터 라우팅을 다룹니다.

ASP4816 Classic 마스터 섹션 블록 다이어그램
