콘솔 구조

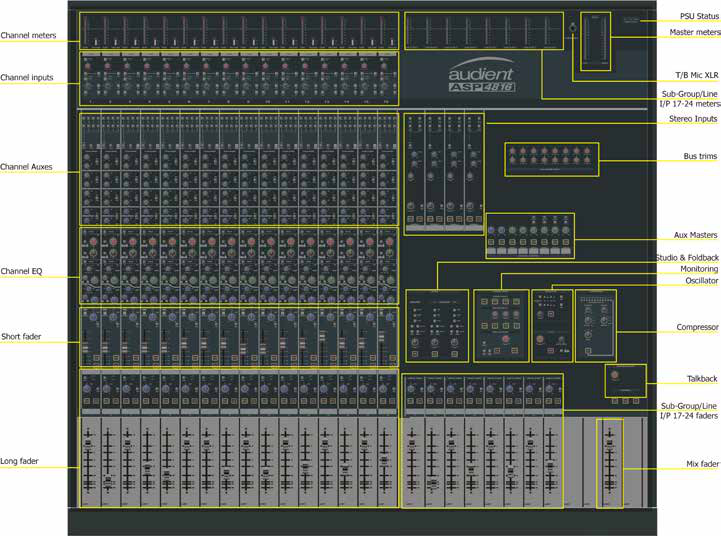

콘솔 레이아웃

ASP4816은 메인 입력 채널, 서브그룹 및 스테레오 입력 섹션, 마스터 컨트롤, 모니터링 및 미터링을 하나의 컨트롤 서피스에 결합합니다.

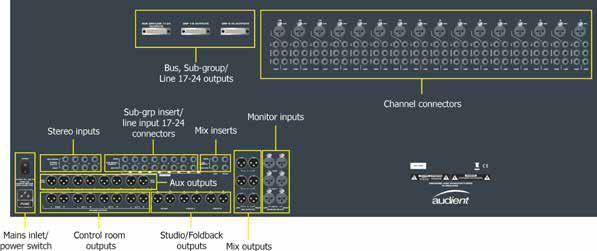

후면 패널에는 채널 입력 및 인서트와 함께 마스터, 모니터링, Aux, Mix, 버스 및 서브그룹 연결이 배치되어 있습니다.

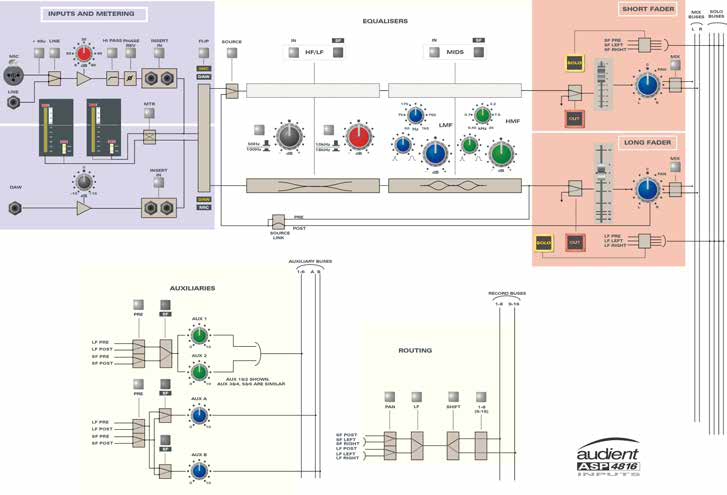

인라인 구조

16개 메인 채널 각각에는 두 개의 신호 경로가 있습니다.

• Short Fader (SF) - 일반적으로 Mic/Line 입력을 받으며 주로 레코딩 경로로 사용됩니다.
• Long Fader (LF) - 일반적으로 DAW 입력을 받으며 주로 모니터링 또는 믹스 경로로 사용됩니다.

ASP4816 Classic 컨트롤 서피스에서 어두운 영역과 어두운 버튼은 SF 경로에 해당하고, 밝은 영역은 LF 경로에 해당합니다.

FLIP을 누르면 두 경로 사이에서 Mic/Line과 DAW 소스가 서로 바뀝니다. 백라이트 소스 표시가 현재 사용 중인 할당을 보여줍니다.

EQ는 HF/LF와 MID 섹션으로 나뉩니다. 각 섹션은 LF 경로에 그대로 두거나 해당 SF 스위치를 사용해 독립적으로 SF 경로로 이동할 수 있습니다. Aux 쌍도 SF 경로에서 소스를 받을 수 있으며 프리 또는 포스트 페이더로 선택할 수 있습니다.

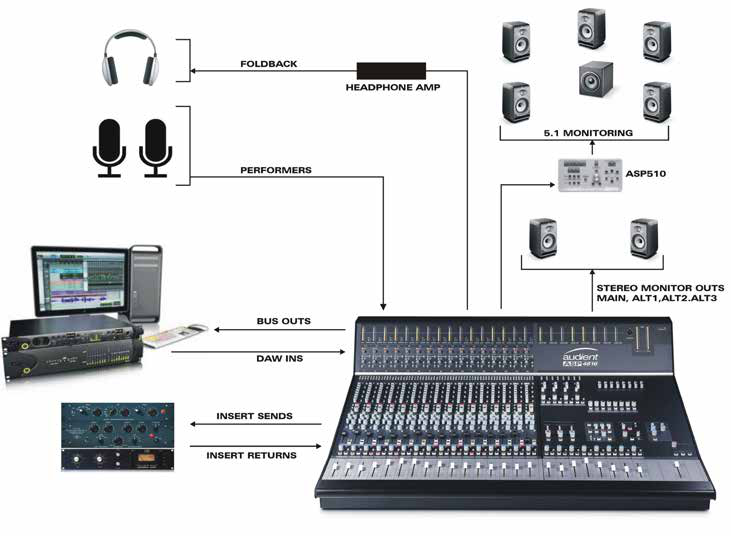

일반적인 스튜디오 구성

일반적인 설치에서는 마이크와 라인 소스를 채널 입력에 연결하고, 16개 버스를 DAW 입력에, DAW 출력을 다시 콘솔에, 그리고 모니터 및 Foldback 출력을 해당 스피커와 헤드폰 시스템에 연결합니다.

미터링 및 Solo로 계속하십시오.
