후면 패널 연결

ASP4816은 후면 패널 전반에 잠금식 XLR, TRS 잭 및 25핀 D-sub 커넥터를 사용합니다.

XLR 규격

ASP4816 밸런스 출력에서 언밸런스 연결을 하려면 콘솔 출력에서 Pin 3을 Pin 1에 연결하십시오. 언밸런스 소스를 콘솔에 연결할 때는 실드 케이블을 적절히 배선하여 콜드 연결이 언밸런스 소스 쪽에서 기준점에 연결되도록 해야 합니다.

양질의 실드 케이블을 사용하고 시스템 전체에서 실드 연결을 유지하여 EMC/RFI 억제 성능을 보존하십시오.

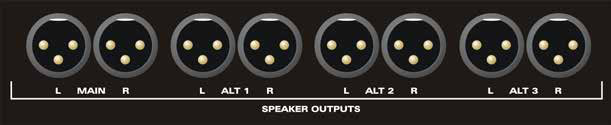

후면 패널에는 MAIN, ALT 1, ALT 2 및 ALT 3 모니터용 스테레오 출력이 제공됩니다.

콘솔에는 스피커 파워 앰프가 내장되어 있지 않습니다. 이 출력을 액티브 모니터 또는 패시브 모니터를 구동하는 적절한 외부 파워 앰프에 연결하십시오.

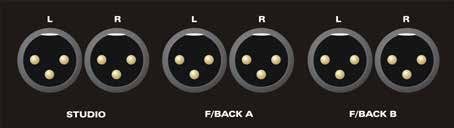

Studio, Foldback A 및 Foldback B 출력은 스테레오 XLR 쌍입니다.

Studio 출력은 액티브 모니터 또는 적절한 스피커 파워 앰프로 연결해야 합니다.
Foldback A/B는 적절한 헤드폰 앰프 또는 기타 라인 레벨 모니터링 시스템에 연결하도록 설계된 라인 레벨 출력입니다. 헤드폰을 이 XLR 출력에서 직접 구동하지 않습니다.

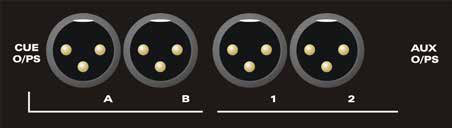

Cue A/B 및 Aux 1–6은 밸런스드 라인 레벨 출력입니다. Cue A/B는 일반적으로 Foldback에 사용되며 Aux 출력은 이펙트 센드 또는 기타 보조 피드에 주로 사용됩니다.

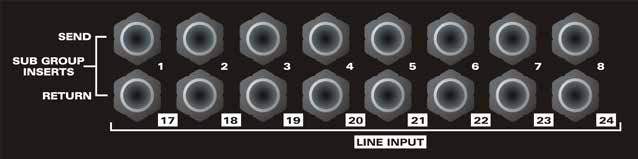

8개 서브그룹 인서트 포인트 각각에는 센드와 리턴이 있습니다. 인서트 리턴은 서브그룹 인서트 리턴으로 사용하지 않을 때 Line Inputs 17–24로도 사용할 수 있습니다.

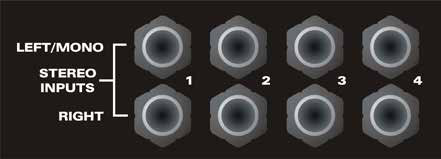

4개의 Stereo Input은 각각 좌우 TRS 잭을 사용합니다. 왼쪽 입력만 연결하면 모노 동작을 위해 오른쪽 경로에도 노멀링됩니다. 오른쪽 입력에 플러그를 연결하면 이 노멀 연결이 해제됩니다.

모니터링 섹션에는 DAW, EXT 1 및 EXT 2용 스테레오 입력이 있습니다. 세 입력 모두 Control Room 섹션에서 사용할 수 있으며 EXT 1과 EXT 2는 Studio/Foldback 섹션에서도 사용할 수 있습니다.

Mix 경로에는 좌/우 인서트 센드 및 리턴 잭과 3쌍의 병렬 스테레오 Mix 출력이 제공됩니다. Mix 인서트는 스테레오 버스 컴프레서 앞에 위치합니다.

세 개의 25핀 D-sub 커넥터가 다음 신호를 전달합니다.
